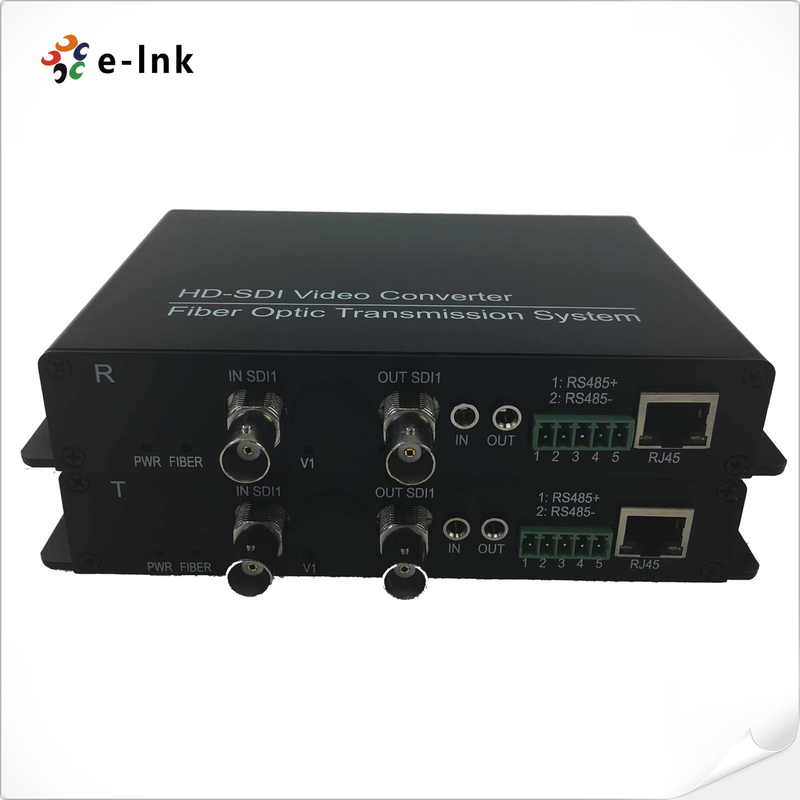

SD/HD/3G-SDI +RS485/RS422/RS232 داده ها + 10/100M اترنتفايبر کنورتر
3G-SDI Fiber Optic Extender خلاصه ای
"اي لينک"SDI / HD / 3G Video Digital Optical Converter (مبدل نوری دیجیتال ویدئویی SDI / HD / 3G)از تکنولوژی فیبر گیگابیت کاملا دیجیتال استفاده می کند
برای انتقال سیگنال های SDI بدون فشرده سازی و بدون رمزگذاری (با گزینه ای از صدای جاسازی شده)
برای پخش، نظارت و نظارت مناسب است
و نظارت صنعتی، این تضمین می کند هیچ تحریف و کیفیت فوق HD با عملکرد پایدار
و شاخص های وضعیت LED برای نظارت در زمان واقعی.کنترل RS485، مبدل ارائه می دهد
ادغام انعطاف پذیر با سیستم های ترافیک، امنیت نظامی، پخش زنده و AV استادیوم.
ویژگی های کلیدی شامل ثبات بالا، کار پلگ و پلی و قابلیت اطمینان صنعتی است.
ویژگی های 3G-SDI Fiber Optic Extender
-
پشتیبانی از محدوده طول موج 1310 nm، 1550 nm و 16 طول موج CWDM
-
مطابق با ITU-T G.694.2
-
تعادل اتوماتیک کابل برای تمام نرخ های داده کمتر از 3.2 گیگابایت در ثانیه (Belden 1694A)
-
شاخص های وضعیت LED برای نظارت بر شرایط عملیاتی در زمان واقعی
-
پشتیبانی از بازسازی ویدیو برای حفظ کیفیت سیگنال بالا
-
پشتیبانی از گیرنده SFP قابل اتصال گرم برای استفاده انعطاف پذیر
-
حداکثر سرعت عملیاتی تا 3.2 گیگابایت در ثانیه
-
بازیابی ساعت سازگار با SMPTE 292M (2.97 Gb / s)
-
طراحی پلگ و پلی برای انتقال ویدئو دیجیتال SD-SDI، HD-SDI و 3G-SDI
-
رابط های یک فیبر
-
فرمت های ویدئویی سازگار با SDI:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/5994
شاخص های فنی 3G-SDI Fiber Optic Extender
|
فیبرنورپردازیعنوان:
|
|
|
رابط فیبر
|
سادهLC
|
|
فاصله انتقال
|
۵۵۰ متر120کیلومتر(بسته به فرستنده SFP)
|
|
طول موج
|
1310nm /1550nm(بستگی به SFP گیرنده)
|
|
ویدیو
|
|
|
رابط ویدیویی
|
BNC
|
|
ورودی و خروجی ویدئوut مقاومت
|
75Ω
|
|
ولتاژ ورودی/خرید ویدئو
|
به طور معمول:1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp
|
|
نرخ بیت ویدیو
|
حداکثر 3.2Gb/s
|
|
سود متمایز (10٪)️90٪ APL)
|
< ۱٪
|
|
استاندارد SDI ویدئو
|
270Mbps ((SD-SDI) ، 1.485Gbps/M ((HD-SDI))
SMPTE425M3Gb/s نقشه برداری ((3G-SDI)
SMPTE424M 3Gb / s رابط سریال ((3G-SDI)
|
|
داده ها
|
|
|
رابط فیزیکی
|
ترمینال پیچ استاندارد صنعتی
|
|
نوع داده
|
RS485/RS422/RS232/منچستر
|
|
حمایت از فرکانس/ نرخ
|
0~400K bps
|
|
اترنت
|
|
|
بندر
|
اتصال 10/100 Base-T، RJ-45
|
|
حالت کار
|
تمام دوپلیکس/نیم دوپلیکس
|
|
نرخ داده
|
10 Mbps و 100 Mbps اترنت (خودکار سازگاری)
|
|
منبع برق
|
|
|
آداپتور برق
|
AC 100-240V تا DC 5V 2A
|
|
مصرف برق
|
3W
|
|
Dتعویض اندازه
|
166*28*105MM
|
|
وزن حمل
|
1.1 کیلوگرم در هر جفت
|
|
(آداپتورهای قدرت خارجی و جعبه بسته را شامل شود)
|
|
محیط زیست
|
|
|
کار کردن Tدرجه حرارت
|
-40°C +80°C
|
|
ذخیره سازیدرجه حرارت
|
-40°C +85°C
|
|
کار کردن رطوبت
|
0 تا 95%
|
|
MTBF
|
≥100000 ساعت
|
استفاده از 3G/HD/SD-SDI Fiber Optic Extender
سیاست پس از فروش و ضمانت
از:خدمات مشتری آنلاینوخدمات مشتری تلفنی، فراهم کردنمشاوره محصول,
پشتیبانی فنی از راه دور,خدمات نگهداری و پذیرش.
سیاست خدمات: سه ماه تعویض و سه سال گارانتی
جایگزین کردن: در عرض سه ماه از خرید یک سری محصولات، پس از آزمایش خرابی محصول
توسط تکنسین ها و آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، خریدار می تواند به طور مستقیم
برای جایگزینی همان نوع محصولات به نقطه خرید بروید.یا یک محصول با عملکرد قابل مقایسه.
اگر هیچ مشکلی در آزمایش محصول وجود نداشته باشد، نمونه اصلی بازگردانده می شود.
تضمین: آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، دوره گارانتی رایگان شرکت ما 1 سال است.
[حالات زیر در محدوده ی جایگزینی و نگهداری رایگان قرار نمی گیرند]
1آسیب ناشی از کار و نگهداری که مطابق با دستورالعمل در دستورالعمل محصول نیست.
2آسیب ناشی از عوامل انسانی، مانند ولتاژ ورودی نامناسب، جذب آب و شکستن.
3آسیب به محصولات ناشی از بلایای طبیعی مانند برق، زلزله، آتش سوزی و غیره
3.تغییر غیر مجاز تنظیمات ذاتی یا تعمیر بدون اجازه شرکت
4محصولات خارج از محدوده نگهداری رایگان
5آسیب ناشی از حمل و نقل، بارگذاری و تخلیه در طول تعمیرات ارسال شده توسط مشتریان.
6.کد بار یا مدل محصول در کارت ضمانت محصول با خود محصول مطابقت ندارد.
7خرابی یا آسیب ناشی از مشکلات دیگر غیر محصول مانند طراحی، فناوری، تولید و کیفیت.
