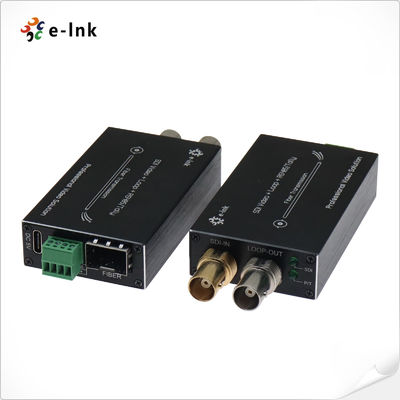

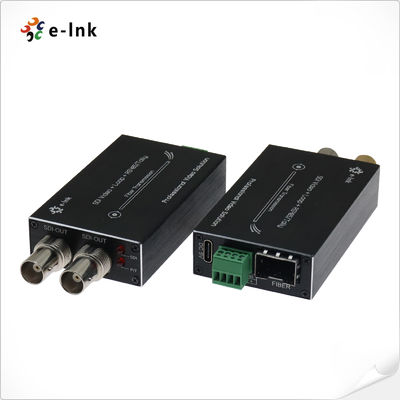

نوع کوچک 3G-SDI به تبدیل فیبر با Tally & RS485 معکوس
مینی 3G-SDI فیبر کنورتر کلی
مینی 3G/HD-SDI فایبر کنورتر پشتیبانی از 1 کانال 3G/HD-SDI ویدیو (با صدای جاسازی شده) ، سیگنال Tally و بازگشت انتقال سیگنال RS485 از طریق فیبر نوری،و می تواند سیگنال نظارت محلی را از طریق حلقه 3G / HD-SDI تولید کندE-link 3G / HD-SDI تبدیل فیبر ویدیو شامل یک فرستنده و گیرنده، پشتیبانی از انتقال سیگنال های 1080P 3G / HD-SDI.
ویژگی های مینی 3G-SDI فیبر کنورتر
هر کانال شامل 8 کانال صوتی است.
✓ تعادل اتوماتیک کابل، برای تمام نرخ های زیر 3.2 گیگابایت در ثانیه استفاده می شود (Belden 1694A)
️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s
به طور مستقیم با سیستم های دوربین SDI سازگار است
قابلیت انتقال طولانی تا 80 کیلومتر
️ مبادله گرم و پلگ گرم
- همه الگوهای پاتولوژیکی را مدیریت کنید، انتقال سطح پخش بدون فشرده سازی کاملا دیجیتال؛
- LED حالت نشان می دهد برای نظارت بر شرایط کار
دامنه پویایی فوق نوری و بدون تنظیم
طول موج CWDM 1470 ~ 1610nm اختیاری است.
- طیف بسیار گسترده ای از دمای صنعتی (-20°C ~ + 70°C) ، سازگار با محیط های مختلف؛
شاخص های فنی مینی 3G-SDI Fiber Converter
| رابط فیبر نوری |
| رابط فیبر |
سیمپلکس LC |
| فاصله انتقال |
۵۵۰ متر تا ۲۰ کیلومتر |
| طول موج |
1310nm/1550nm |
| ویدیو |
| رابط ویدیویی |
BNC |
| موانع ورودی/خرید ویدئو |
75Ω |
| ولتاژ ورودی/خرید ویدئو |
به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو |
حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) |
< ۱٪ |
| پشتیبانی از فرمت SDI |
625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/5994 |
| 1080P 23.98/24/30/50/60 |
| استاندارد SDI ویدئو |
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s نقشه برداری ((3G-SDI) |
| SMPTE424M 3Gb / s رابط سریال ((3G-SDI) |
| داده ها |
| رابط فیزیکی |
ترمینال پیچ استاندارد صنعتی |
| نوع داده |
شمارش و بازگشت RS485 |
| حمایت از فرکانس/ نرخ |
حداکثر 115200bps برای RS422
حداکثر 57600bps برای RS485
|
| BER |
<109 |
| برق |
| آداپتور برق |
DC 5V |
| مصرف برق |
<5W |
| شاخص LED |
| SDI |
ویدیوی SDI |
| P/T |
منبع برق |
| ماشین آلات |
| ابعاد (LxWxH) |
۷۳ × ۴۴ × ۱۷ میلی متر (TX)
۷۳ × ۴۴ × ۱۷ میلی متر (RX)
185 x 132 x 100 میلی متر (پاک کردن)
|
| وزن |
75g (TX)
75 گرم (RX)
۴۵۰ گرم (پیکیج)
|
| قفس |
کیس آلومینیومی |
| گزینه های نصب |
دسکتاپ |
| محیط زیست |
| دمای کار |
-20°C+70°C |
| دمای ذخیره سازی |
-40°C+80°C |
| رطوبت کاری |
0 تا 95% |
| MTBF |
≥100000 ساعت |
رابط 3G-SDI فیبر کوچک و LED
اطلاعات سفارش مینی 3G-SDI فیبر کنورتر
| مدل |
توضیحات |
| LNK-M3G-1V-MM |
نوع کوچک3G-SDIبه Fiber Converter باشمارش و بازگشت RS485و بازش کنصندوق های پولی، اتصال فايبر LC500 متراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود |
| LNK-M3G-1V-20 |
نوع کوچک3G-SDIبه Fiber Converter باشمارش و بازگشت RS485و بازش کنSMF، اتصال فايبر LC20 کيلومتراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود |
| LNK-M3G-1V-40 |
نوع کوچک3G-SDIبه Fiber Converter باشمارش و بازگشت RS485و بازش کنSMF، اتصال فايبر LC40 کيلومتراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود |
برنامه مبدل فیبر کوچک 3G-SDI
