تبدیل HD-SDI به فیبر
ویژگی های تبدیل HD-SDI به فیبر
1. انتقال صوتی و تصویری چند کاناله پیشرفته
این مبدل به طور کارآمد ویدیوهای HD-SDI 1 کانالی را با صدای تعبیه شده 8 کانالی در هر جریان SDI کنترل می کند. محتوای با کیفیت پخش و داده های کنترلی دو طرفه RS422/485 را روی فیبر نوری، با استفاده از انتقال کامل دیجیتال غیر فشرده برای اطمینان از یکپارچگی و سازگاری سیگنال در سطح پخش حرفه ای، انتقال می دهد.
2. مدیریت یکپارچگی سیگنال خودکار
مجهز به ویژگی های هوشمند از جمله تساوی خودکار کابل و بازخوانی خودکار (270Mbps-1.48Gbps). این عملکردها کیفیت سیگنال بهینه را در طول مسافت حفظ میکنند، و فقدان کابل و لرزش را جبران میکنند تا انتقال ویدئو و دادهها را بدون تنظیم دستی تضمین کنند.
3. افزایش فاصله انتقال و انعطاف پذیری
طراحی شده برای کاربردهای مسافت طولانی، از انتقال قابل اعتماد از حداقل 10 کیلومتر (6.2 مایل) تا 80 کیلومتر پشتیبانی می کند. این تکنیکهای فیبر نوری WDM/CWDM/DWDM و قابلیت فیبر نوری 1000M را ادغام میکند و پهنای باند مقیاسپذیر را برای ارتقاء شبکههای آینده و ادغام آسان در زیرساختهای موجود ارائه میدهد.
4. عملیات صنعتی با قابلیت اطمینان بالا
ساخته شده برای محیط های سخت با ورودی برق بلوک ترمینال و پشتیبانی از تعویض/وصل کردن داغ. دارای محدوده دمای عملیاتی فوق گسترده در سطح صنعت (-40 تا +85 درجه سانتیگراد) و تکنیک های پیشرفته پوشش سطحی است که عملکرد قوی و دوام را در شرایط مختلف سخت تضمین می کند.
5. یکپارچه سازی مستقیم سیستم و اپتیک پیشرفته

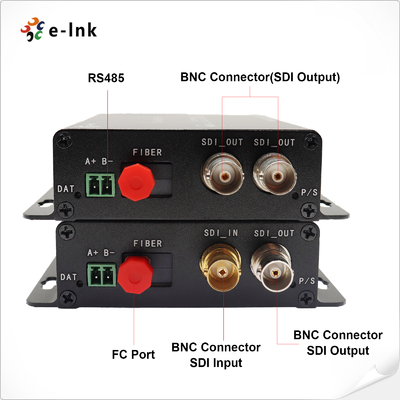

یکپارچه با سیستم های دوربین HD-SDI از طریق ورودی SDI، خروجی فیبر FC و مانیتور حلقه SDI محلی ادغام می شود. این طراحی محدوده دینامیکی نوری برتری را ارائه میکند، و امکان استقرار plug-and-play را بدون تنظیمات پیش از استفاده فراهم میکند و آن را به یک راهحل ایدهآل و سازگار با تعمیر و نگهداری برای گسترش فوری سیستم تبدیل میکند.
برنامه تبدیل HD-SDI به فیبر
1. پیوندهای پخش زنده و پخش زنده با کیفیت بالا
ایده آل برایسهم پخشوپیوندهای استودیو به فرستنده (STL).، حمل و نقلسیگنال های HD-SDI با صدای تعبیه شدهدر مسافت های طولانی فراهم می کندبدون لرزش،انتقال ویدئو غیر فشردهبرایتولید رویداد زنده،وانت های OB، ومراکز پخش از راه دور، تضمین می کندیکپارچگی سیگنالودقت زمان بندی.
2. دوربین مداربسته از راه دور و سیستم های نظارت امنیتی
مستقر درامنیت محیطی در مقیاس بزرگوشبکه های نظارتی در سطح شهر. تمدید می شودتغذیه دوربین HD-SDIاز مکان های دور - مانندفرودگاه ها،بندرگاه ها، وزیرساخت های حیاتی- به مرکزیایستگاه های نظارتتمامفیبر تک حالته، از بین بردنتداخل EMI/RFIو توانمندسازینظارت در زمان واقعیتا 80 کیلومتر
3. مدیریت ترافیک و سیستم های حمل و نقل هوشمند (ITS)
پشتیبانی می کندانتقال ویدئو با کیفیت بالادرمراکز کنترل ترافیکوشبکه های ITS. استفاده شده برایتشخیص پلاک خودرو (LPR)،نظارت بر جریان ترافیک، وسیستم های تشخیص حادثهدر امتداد بزرگراه ها و تونل ها، اتصال پایدار و طولانی مدت را برایدوربین های ترافیک HD-SDIباکنترل داده های دو جهته.
4. پخش حرفه ای سیگنال A/V و مکان بزرگ
را فعال می کندگسترش سیگنالدراستادیوم ها،مراکز همایش، واتاق های فرمان و کنترل. توزیع می کندویدیوی HD چند کاناله با صدای تعبیه شدهازسوییچرهای تولیدبهدیوارهای نمایشیاپروژکتورهابیش از فیبر، حمایتتاخیر کم،با وفاداری بالاادغام A/V در تاسیسات پیچیده
5. نظارت تصویری محیط صنعتی و سخت
طراحی شده برایبرنامه های ویدیویی محیطی شدیددرتاسیسات نفت و گاز،نیروگاه ها، وعملیات معدن. آنمسکن درجه صنعتیوتحمل دمای گستردهاطمینان از عملکرد قابل اعتماد براینظارت بر فرآیند،بازرسی ایمنی، وتجسم از راه دورکجانویز الکتریکیوافراط در دماحضور دارند.

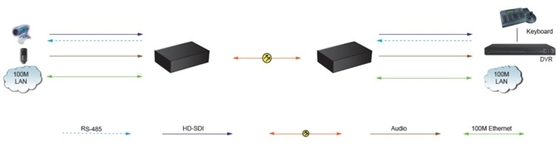

نمای کلی مبدل HD-SDI به فیبر
سری LNK-HD-110 یک کانال حرفه ای و تک کاناله استمبدل فیبر نوری HD-SDIبرای برنامه های نظارت تصویری و پخش با کیفیت بالا مهندسی شده است. این محلول فشرده به طور یکپارچه انتقال می دهدسیگنال های ویدئویی HD-SDI صوتی تعبیه شدهوکنترل دو طرفه RS422/RS485دادهها از طریق کابل فیبر نوری تک حالته یا چند حالته، اطمینان از تلفات صفر و یکپارچگی سیگنال از راه دور.
دارای HD-SDI داخلیخروجی حلقهبرای نظارت تصویری محلی، این مجموعه مبدل شامل یک جفت فرستنده و گیرنده اختصاصی است که یک پیوند نقطه به نقطه کامل برای حمل و نقل ویدیوی حیاتی را فراهم می کند. طراحی شده برای حذف تداخل الکترومغناطیسی (EMI) و تخریب سیگنال رایج در سیستمهای مبتنی بر مس، کیفیت ویدئویی بکر و غیر فشرده را برای عملیاتهای حیاتی ارائه میدهد.
سری LNK-HD-110 که برای نظارت بر امنیت، پیوندهای مشارکت پخش و تجسم صنعتی ایده آل است، اتصال قابل اعتماد را در فواصل بسیار فراتر از محدودیت های استاندارد کابل کواکسیال امکان پذیر می کند. عملکرد قوی آن را به انتخابی عالی برای گسترش فیدهای ویدیویی با کیفیت بالا در سیستمهای دوربین مدار بسته، مراکز کنترل ترافیک، استادیومها و سایر محیطهای پرتقاضا تبدیل میکند که در آن وفاداری و قابلیت اطمینان سیگنال از اهمیت بالایی برخوردار است.
شاخص های فنی تبدیل HD-SDI به فیبر
|
رابط فیبر نوری
|
|
رابط فیبر
|
اسپیچیدهافسی
|
|
فاصله انتقال
|
550 متر تا 20 کیلومتر
|
|
طول موج
|
1310 نانومتر/1550 نانومتر
|
|
ویدئو
|
|
رابط ویدیویی
|
BNC
|
|
ویدئو امپدانس ورودی/خروجی
|
75Ω
|
|
ولتاژ ورودی/خروجی ویدیو
|
معمولی: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp
|
|
نرخ بیت های ویدئویی
|
حداکثر 3.2 گیگابیت بر ثانیه
|
|
سود دیفرانسیل (10%～90٪ APL)
|
<1%
|
|
استاندارد SDI ویدئویی
|
270 مگابیت در ثانیه (SD-SDI)، SMPTE259M
|
|
1.485 گیگابیت بر ثانیه (HD-SDI)،SMPTE292M
|
|
داده ها
|
|
رابط فیزیکی
|
ترمینال پیچی استاندارد صنعتی
|
|
نوع داده
|
RS422/RS485 جهت معکوس
|
|
پشتیبانی از فرکانس/نرخ
|
حداکثر 115200bps برای RS422
حداکثر 57600bps برای RS485
|
|
BER
|
<10ˉ9
|
|
برقی
|
|
آداپتور برق
|
DC 5~ 25V
|
|
مصرف برق
|
<5دبلیو
|
|
نشانگر LED
|
|
P/S
|
منبع تغذیه
|
|
DAT
|
داده ها
|
|
مکانیکی
|
|

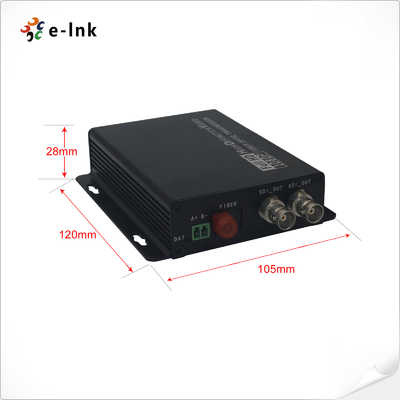

ابعاد (LxWxH)
|
120 x105 x28 میلی متر
|
|
دبلیوهشت
|
0.43کیلوگرم/جفت
|
|
پوشش
|
کیس آلومینیومی
|
|
گزینه های نصب
|
پایه دیواری
|
|
زیست محیطی
|
|
در حال کار کردن دما
|
-20℃～+70℃
|
|
دمای ذخیره سازی
|
-40℃～+80℃
|
|
در حال کار کردن رطوبت
|
0~95٪
|
|
MTBF
|
≥100000 ساعت
|
اطلاعات سفارش تبدیل HD-SDI به فیبر
| مورد |
توضیحات |
|
| LNK-HD-110-20 |
تبدیل HD-SDI به فیبر با داده معکوس RS422 و حلقه بیرون، SMF،اتصال فیبر FC 20 کیلومتراز جمله فرستنده و گیرنده که توسط جفت استفاده می شود |
