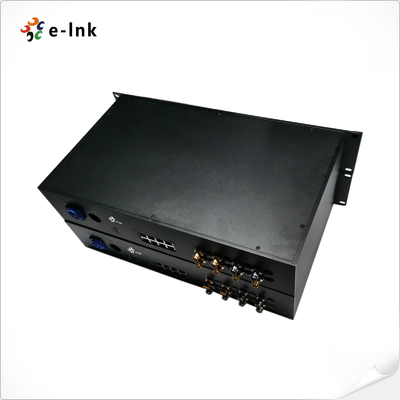

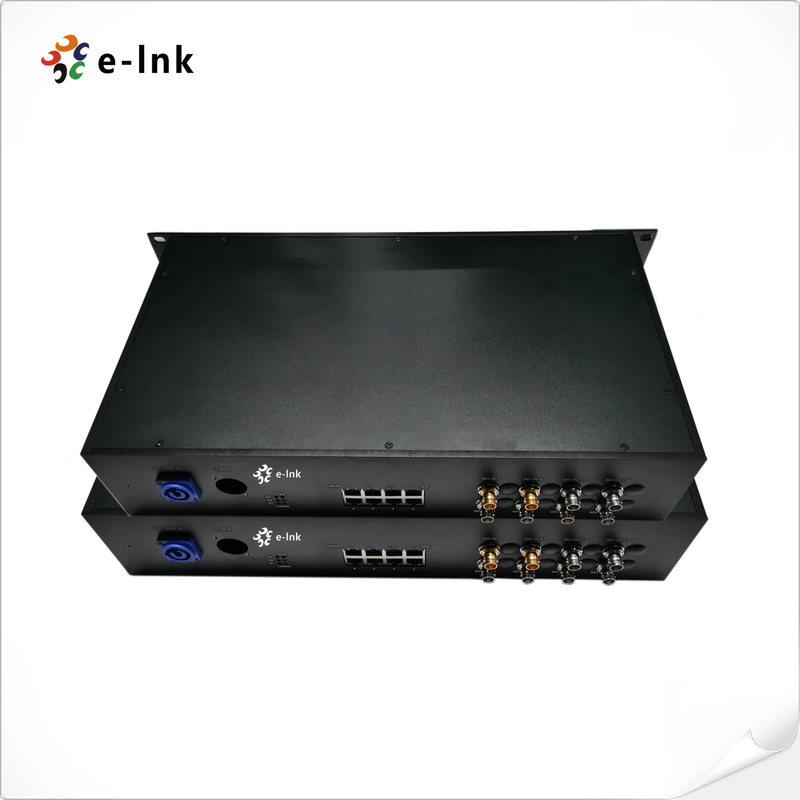

8Ch گیگابit PoE + 6Ch به جلو 3G-SDI + 2Ch به عقب 3G-SDI Fiber Optic Extender
3G-SDI Fiber Optic Extender خلاصه ای
درLNK-3GSDI-6FV2BV8GPیک سیستم انتقال فیبر نوری با کارایی بالا است که ترکیبی از
8پورتهای Gigabit PoE (802.3af/at)، 6 کانال 3G-SDI جلو و 2 کانال 3G-SDI عقب
یک فیبر واحد. آن را ارائه می دهد بدون فشرده شدنSDI (270 Mbps) ، HD-SDI (1.485 Gbps) و 3G-SDI (2.97 Gbps)
سیگنال هااز کیفیت پخش، که در برابر تداخل الکترومغناطیسی مقاوم هستند، اطمینان حاصل می کند که
ایده آل برای نظارت HD و پخش زنده، گسترش انتقال تا 20 کیلومتر
قابلیت های سیستم های کواکسی سنتی. پورت های PoE خودآگاه به طور هوشمندانه با قدرت سازگار هستند.
دستگاه ها و به طور ایمن به تجهیزات غیر PoE متصل شوند.
ویژگی های 3G-SDI Fiber Optic Extender
- 8-کانال گیگابیت PoE + 6-کانال جلو 3G-SDI + 2-کانال عقب
- انتقال 3G-SDI از طریق یک فیبر واحد
- سازگار بااستانداردهای 3G-SDI، HD-SDI، SD-SDI و DVB-ASI
- از پهنای باند از 19.4 Mb / s تا 2.97 Gb / s پشتیبانی می کند
- بازیابی ساعت سازگار با SMPTE 424M (2.97 Gb / s)
- به طور کامل از استانداردهای اصلی حمل و نقل ویدیو دیجیتال پشتیبانی می کند: SMPTE 424M، SMPTE 292M،
- SMPTE 259M و SMPTE 297M برای فرمت های 3G-SDI، HD-SDI، SD-SDI و ASI به ترتیب
- سیستم CWDM یکپارچهبا ماژول های اختصاصی SFP برای هر مسیر انتقال
- تعادل اتوماتیک کابل بر اساس نرخ داده های شناسایی شده
- شاخص های LED برای نظارت در زمان واقعی بر وضعیت پارامترهای حیاتی
- استاندارد19 ′′ 2U Rack Mountطراحی برای یکپارچه سازی آسان
شاخص های فنی 3G-SDI Fiber Optic Extender
|
رابط فیبر نوری
|
|
رابط فیبر
|
Sپیچ و تابLC
|
|
فاصله انتقال
|
20 کيلومتر
|
|
طول موج
|
1310nm/1550nm
|
|
ویدیو
|
|
رابط ویدیویی
|
BNC
|
|
ویدیو مقاومت ورودی/خرید
|
75Ω
|
|
ولتاژ ورودی/خرید ویدئو
|
معمولاً: 1Vpp حداقل 0.5Vpp، حداکثر 1.5Vpp
|
|
نرخ بیت ویدیو
|
حداکثر 3.2Gb/s
|
|
سود متمایز (10٪)️90٪ APL)
|
< ۱٪
|
|
استاندارد SDI ویدئو
|
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI)
|
|
SMPTE425M3Gb/s نقشه برداری ((3G-SDI)
|
|
SMPTE424M 3Gb / s رابط سریال ((3G-SDI)
|
|
ورودی ویدیو
|
کانال 6 3G-SDI
|
|
Vایده خروجی
|
2 کانال 3G-SDI
|
|
اترنت
|
|
استانداردها
|
IEEE802.3 10Base-T
IEEE802.3u 100Base-TX/FX
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
|
|
قدرت از طریق اترنت
|
IEEE 802.3af: PoE 48V DC، حداکثر 15.4 وات، 350mA
IEEE 802.3at: PoE 48 ~ 56V DC، حداکثر 30 وات، 650mA
تخصیص پین قدرت: 4/5 ((+) ، 7/8 ((-)
|
|
نرخ تاریخ
|
10/100/1000پب
|
|
کانکتور
|
8 x RJ45
|
|
حداکثر قدرت در هر پورت
|
RJ45 بندر 1 ~ بندر8 (حداکثر 30 وات در هر پورت)
|
|
برق
|
|
قدرت ورودی
|
200VAC تا 240VAC
|
|
مصرف برق
|
<15W
|
|
شاخص LED
|
|
PWR
|
منبع برق
|
|
SDI 1 ~ 8
|
سیگنال 3G-SDI
|
|
Aسی تی
|
RJ45 سیگنال اترنت
|
|
LINK
|
Lحالت جوهر
|
|
ماشین آلات
|
|
اندازه
|
19 ′′ 2U Rack
|
|
Wهشت
|
11.5کیلوگرم/جفت
|
|
قفس
|
جعبه فلزی
|
|
گزینه های نصب
|
نصب در قفسه
|
|
محیط زیست
|
|
دمای کار
|
-20°C+70°C
|
|
دمای ذخیره سازی
|
-40°C+80°C
|
|
رطوبت کاری
|
0 تا 95%
|
اطلاعات سفارش 3G/HD/SD-SDI
|
مدل
|
توضیحات
|
|
LNK-3GSDI-6FV2BV8GP
|
8Ch گیگابیت PoE + 6Ch جلو 3G-SDI + 2Ch عقب 3G-SDI فایبر نوری گسترش دهنده، حالت تک، فیبر تک، 20KM، 19 ′′ 2U راک نصب
|
استفاده از 3G/HD/SD-SDI Fiber Optic Extender
سیاست پس از فروش و ضمانت
از:خدمات مشتری آنلاینوخدمات مشتری تلفنی، فراهم کردنمشاوره محصول,
پشتیبانی فنی از راه دور,خدمات نگهداری و پذیرش.
سیاست خدمات: سه ماه تعویض و سه سال گارانتی
جایگزین کردن: در عرض سه ماه از خرید یک سری محصولات، پس از آزمایش خرابی محصول
توسط تکنسین ها و آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، خریدار می تواند به طور مستقیم
برای جایگزینی همان نوع محصولات به نقطه خرید بروید.یا یک محصول با عملکرد قابل مقایسه.
اگر هیچ مشکلی در آزمایش محصول وجود نداشته باشد، نمونه اصلی بازگردانده می شود.
تضمین: آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، دوره گارانتی رایگان شرکت ما 1 سال است.
[حالات زیر در محدوده ی جایگزینی و نگهداری رایگان قرار نمی گیرند]
1آسیب ناشی از کار و نگهداری که مطابق با دستورالعمل در دستورالعمل محصول نیست.
2آسیب ناشی از عوامل انسانی، مانند ولتاژ ورودی نامناسب، جذب آب و شکستن.
3آسیب به محصولات ناشی از بلایای طبیعی مانند برق، زلزله، آتش سوزی و غیره
3.تغییر غیر مجاز تنظیمات ذاتی یا تعمیر بدون اجازه شرکت
4محصولات خارج از محدوده نگهداری رایگان
5آسیب ناشی از حمل و نقل، بارگذاری و تخلیه در طول تعمیرات ارسال شده توسط مشتریان.
6.کد بار یا مدل محصول در کارت ضمانت محصول با خود محصول مطابقت ندارد.
7خرابی یا آسیب ناشی از مشکلات دیگر غیر محصول مانند طراحی، فناوری، تولید و کیفیت.
