سیستم فیبر پخش 3GHD-SDI 10/100Base-T RS422 Genlock کنترل از راه دور

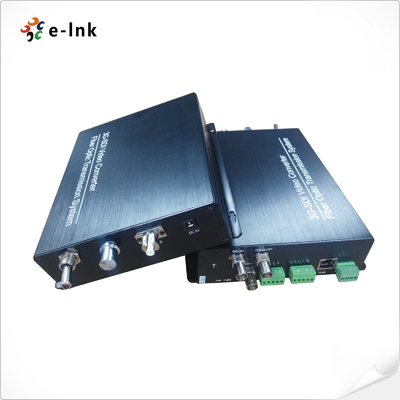

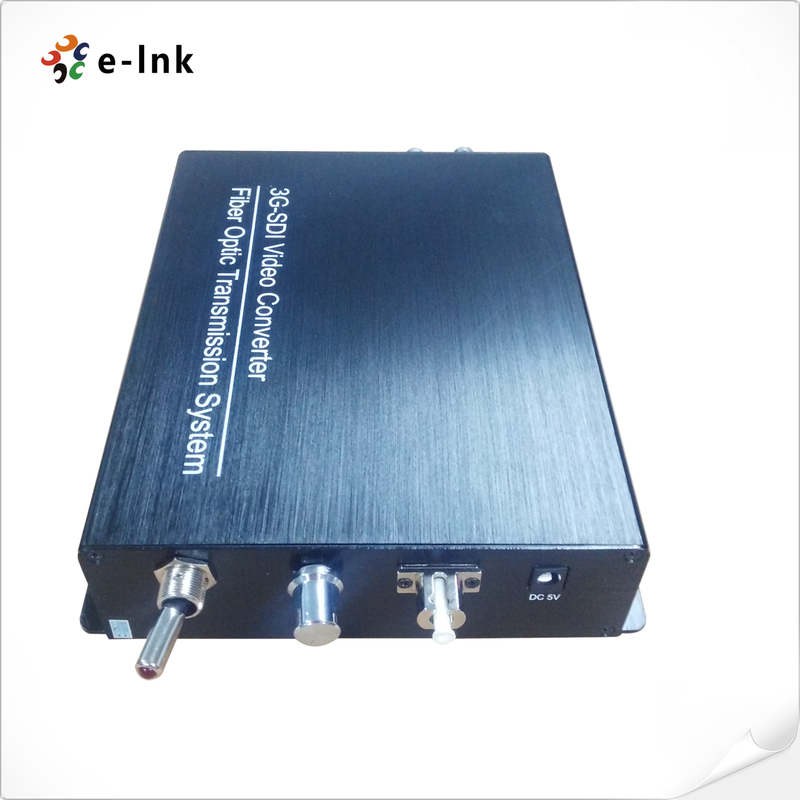

تصویر بزرگ : سیستم فیبر پخش 3GHD-SDI 10/100Base-T RS422 Genlock کنترل از راه دور

جزئیات محصول:

Place of Origin:	China
نام تجاری:	E-link
گواهی:	CE, RoHS, FCC
Model Number:	LNK-MSDI
سند:	E-link LNK-MSDI Series Mult....0.pdf

پرداخت:

Minimum Order Quantity:	1 PCS
قیمت:	USD $679-699
Packaging Details:	3G-SDI Fiber Converter Standard Export Package
Delivery Time:	3-10working days
Payment Terms:	L/C,D/A,D/P,T/T,Western Union,MoneyGram,paypal,Credit Card
Supply Ability:	2000pcs/month

مخاطب

توضیحات محصول جزئیات

Data:	RS422 /RS232/RS485	Wavelength:	1310nm / 1550nm / CWDM
Power consumption:	15W	Dimensions (LxWxH):	172mm167mm45mm
Net weight:	4kg	Input power:	DC5V 3A
Transmission Distance:	SM fiber 10+km , MM fiber 300m	Port:	10/100 Base-T, RJ-45 connector
برجسته کردن:	تبدیل فیبر نوری 3GHD-SDI,تبدیل SDI به فیبر با RS422,سیستم فیبر کنترل از راه دور Genlock , SDI to fiber converter with RS422 , Genlock remote control fiber system

3G/HD/SD-SDI، RS422، صدا، اترنت، تالی، اینترکام و بازگشت ویدئو از طریق مالتی پلکسر فیبر

بررسی اجمالی مبدل فیبر نوری 3G/HD/SD-SDI

The LNK-MSDI سری یک سیستم انتقال فیبر نوری حرفه ای است که ارائه می دهد ویدئوی 3G/HD/SD-SDI مطابق با استانداردهای SMPTE 424M-2006، 292 و 259, و همچنین اترنت 10/100Base-T, RS422, صدا، تالی, اینترکام و بازگشت ویدئو، همه از طریق فیبر تک حالته یا چند حالته. این سیستم پیشرفته امکان انتقال همزمان تمام کانال های داده را فراهم می کند و یک راه حل جامع برای محیط های پخش و تولید ارائه می دهد. این سیستم سیگنال های 3G/HD-SDI را از دوربین به ایستگاه پایه منتقل می کند و در عین حال از بازگشت ویدئو (3G/HD-SDI)، داده های کنترل از راه دور، ژنلاک، اینترکام، تالی، صدا و اترنت از طریق یک کابل فیبر ترکیبی SM/MM تاکتیکی یا SMPTE پشتیبانی می کند. سری LNK-MSDI که برای قابلیت اطمینان و عملکرد قوی طراحی شده است، اتصال یکپارچه و با کیفیت بالا را برای تولیدات استودیویی، پخش های از راه دور و تنظیمات چند دوربینه فراهم می کند.

ویژگی های مبدل فیبر نوری 3G/HD/SD-SDI

پشتیبانی می کند از نرخ داده های SMPTE 3G، HD و SD-SDI
به طور کامل رسیدگی می کند به تمام الگوهای آزمایشی پاتولوژیک برای عملکرد پخش قابل اعتماد
برابرسازی خودکار کابل برای حفظ یکپارچگی سیگنال بهینه
یکپارچه کنترل از راه دور، تالی، صدا (اینترکام) و بازگشت ویدئو توابع
اترنت 10/100 اتصال برای ادغام شبکه همه کاره
قفل مجدد خودکار در 270 مگابیت بر ثانیه، 1.48 گیگابیت بر ثانیه و 3 گیگابیت بر ثانیه
سازگار با SMPTE 424M، SMPTE 292M، SMPTE 259M و فرمت های DVB-ASI
سازگاری مستقیم با سیستم های دوربین 3G/HD/SD-SDI و پشتیبانی از پروتکل های داده RS-232، RS-422، RS-485
فاصله انتقال: تا 10+ کیلومتر روی فیبر تک حالته یا 300 متر روی فیبر چند حالته
ورودی برق ترمینال بلوک ، از تعویض داغ و اتصال داغ پشتیبانی می کند
طراحی درجه صنعتی با -10 °C تا 75 °C محدوده دمای عملیاتی برای محیط های سخت

شاخص های فنی مبدل فیبر نوری 3G/HD/SD-SDI

مشخصات عمومی
دمای کار	-10°C تا +75°C
دمای ذخیره سازی	-40°C تا 85°C
رطوبت	0 ~ 95٪ (غیر متراکم)
ورودی برق	DC5V 3A
مصرف برق	15W
وزن خالص	4 کیلوگرم
اندازه ظاهری	172mm167mm45mm (LxWxH)
فیبر نوری
طول موج	1310nm / 1550nm / CWDM
توان خروجی	-6~-1dBm
حساسیت Rx	< -18dBm
فاصله انتقال	فیبر SM 10+km، فیبر MM 300m
کانکتور نوری	Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (اختیاری)
ورودی/خروجی SDI
فرمت سیگنال	SMPTE 424M، SMPTE 292M، SMPTE 259M
نرخ داده	270Mbit/s - 1.48Gbit/s - 3Gbit/s
برابرسازی کابل	EQ کابل خودکار (کابل Bel den 1694A)
برابرسازی کابل	250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
رابط SDI	BNC 75 اهم
اینترکام
آداپتور اپتیک دوربین
رابط	4 پین XLR (نر) / 5 پین XLR (ماده) / جک هدفون 3.5 میلی متری
میکروفون	ورودی های میکروفون با بی صدا و پیش فرض
هدفون	با افزایش یا کاهش صدا
صدا	سطح خط تعادل یا عدم تعادل
تالی
آداپتور اپتیک دوربین
رابط	4 پین سر هوا یا 3 پین مینی XLR
خروجی	بستن تماس خشک یا مرطوب +12 ولت
	روشن: کوتاه یا +12 ولت
	خاموش: باز یا 0 ولت
کنترل از راه دور
رابط	ترمینال بلوک استاندارد صنعتی
داده ها	RS422 /RS232/RS485
اترنت
پورت	10/100 Base-T، کانکتور RJ-45
حالت کار	Full duplex/half duplex
نرخ داده	10 M bps & 100 M bps Ethernet (Auto Adaptive)
