4-کانال 3G-SDIفايبر کنورتر with RS485 & شمارش
4-کانال 3G-SDIخلاصه ای از فايبر کنورتر

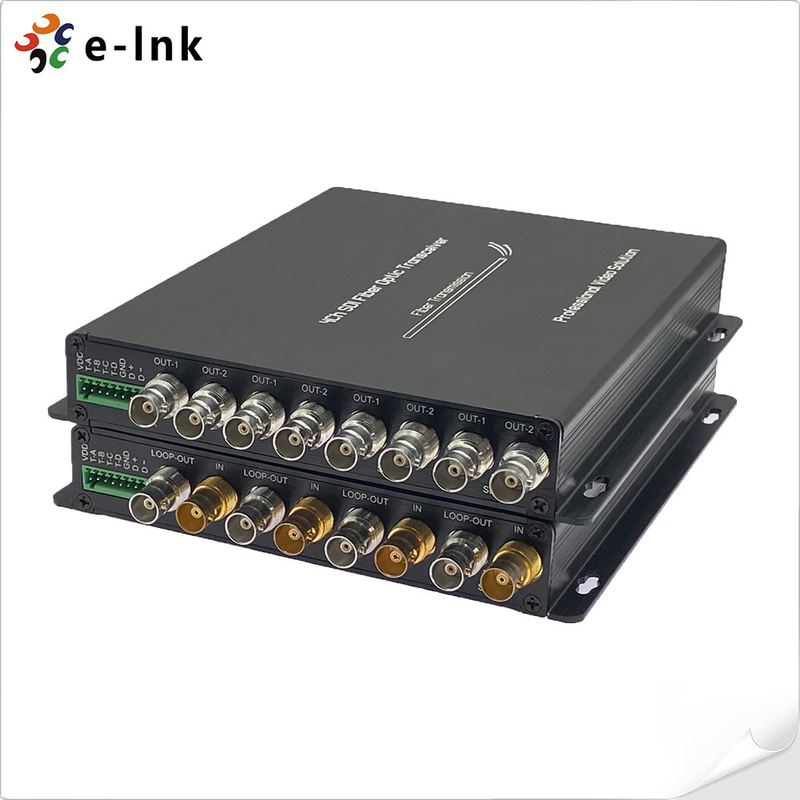

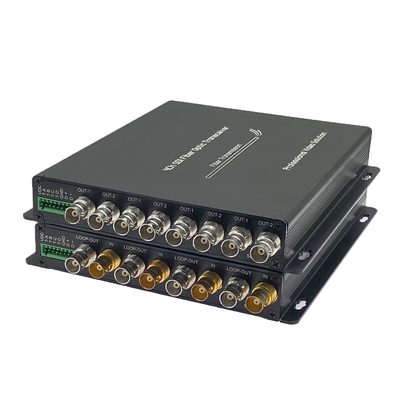

درLNK-3GSDI-4V1DTاین سری یک دستگاه چهار کانال با کارایی بالا است.افزونه فیبر نوری HD/3G-SDI
که ویدئویی بدون فشرده سازی با کیفیت پخش را انتقال می دهد(1080 ص),RS485داده ها وسیگنال های شمارشتموم شد
یک کابل فیبر واحد. این کیت پیشرفته 3G-SDI به فیبر شاملیک فرستنده و یک گیرنده
و پشتیبانی می کندخروجی حلقه,شمارش چهار کانالودو طرفه RS485، امکان یکپارچه سازی
به لطف تاخیر بسیار کم، پهنای باند بالا و یکپارچگی سیگنال قوی،
راه حل ایده آل برای تولیدات زنده و پخش استودیویی است.
ویژگی های 4 کانال 3G-SDI فیبر کنورتر
درLNK-3GSDI-4V1Nسری ویژگی هایی دارد
️انتقال فیبر ویدئویی سه کانال 3G/HD-SDI، پشتیبانی از انتقال سیگنال ویدیویی با کیفیت بالا در مسافت های طولانی
️تعادل اتوماتیک کابلاز یکپارچگی سیگنال در مسافت های طولانی اطمینان می دهد.
️عملکرد بازپرداخت اتوماتیک، پشتیبانی از نرخ های 270Mbit/s، 1.48Gbit/s و 3Gbit/s
️پلاگ و پلی سازگار با سیستم های دوربین 3G / HD-SDI، پشتیبانی از خروجی حلقه 4 طرفه
️فاصله انتقال تا 20 کیلومتر (12.5 مایل)، با گزینه های فاصله طولانی تر در دسترس
️از نشان دادن شمارش چهار طرفه پشتیبانی می کندبرای کنترل آسان چند دوربین
️انتقال کاملا دیجیتال و بدون فشرده سازیبدون از دست دادن تصویر و صدا
️پشتیبانی از 1 RS485 معکوس و 4 کانال شمارشبرای پاسخگویی به نیازهای مختلف کنترل
️محدوده دمای کاری: -10°C ~ +55°C، قابل سازگاری با محیط های مختلف کار
شاخص های فنی 4 کانال 3G-SDI Fiber Converter
|
ورودی SDI
|
SMPTE 424M، SMPTE 292M، SMPTE 259M، DVB-ASI، DVB-SSI و مخابرات/داتا کام
|
|
270Mbit/s - 1.48Gbit/s ️ 3Gbit/s
|
|
شماره ورودی: 4
|
|
از دست دادن انعکاس: >15DB
|
|
تعادل: 0 تا 150 متري3Gb/s
|
|
کانکتور:BNC
|
|
اپتیک
|
کانال: 1
|
|
نوع: تک حالت
|
|
فاصله انتقال: 20km (فاصله های دیگر اختیاری)
|
|
از دست دادن انعکاس: > 15dB
|
|
دیتر کردن: < 0.2UI
|
|
کانکتور:FC/UPC (SC)، LC، ST اختیاری)
|
|
خروجی SDI
|
شماره خروجی:4
|
|
سطح سیگنال: 800mV اسمی
|
|
زمان بالا رفتن/پایینی: 200ps
|
|
بیش از حد: <10٪ آمپلیت
|
|
از دست دادن انعکاس: >15dB
|
|
دیتر کردن: < 0.2UI
|
|
کانکتور: 75Ω BNC
|
|
داده ها
|
1ChRS-485 (full/half duplex) و پشتیبانی از NRZ، RZI و منچستر
|
|
حداکثر 57600bps برای RS485
|
|
کانکتور: ترمینال پیچ استاندارد صنعتی
|
|
تعداد چهار نفر: A، B، C، D
|
|
نشان قدرت و محیط زیست
|
دمای کار: -10°C+55°C
|
|
قدرت ورودی: 1A@12VDC
|
|
EMI/RFI: مطابق با استاندارد FCC Part 15 کلاس A، EMC اتحادیه اروپا
|
|
زمان متوسط بدون مشکل: >100000 ساعت
|
|
پشتیبانی از فرمت ویدئویی SDI
|
625/25PAL؛ 525/29.97NTSC؛ 525/23.98NTSC؛ 720p50؛ 720p59.94;
1080P23.98/24/30/50/60؛ 1080i 23/24/30/50/59.94;
|
|
اطلاعات سفارش برای تبدیل کننده فیبر 3G-SDI 4 کانال
|
LNK-HDSDI-4V1D4T
|
4-چ HD-SDI ویدیو با خروجی حلقه +1Ch به عقبRS485 + 4Chشمارش، اس ام 20 کيلومتر,FC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
|
LNK-3GSDI-4V1D4T
|
4-چ 3G-SDI ویدیو با خروجی حلقه+ به عقبRS485 + 4Chشمارش، اس ام 20 کيلومتر,FC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
برنامه 4 کانال 3G-SDI فیبر کنورتر
️پخش زنده رویدادها از طریق فیبر
️شبکه های نظارتی با عملکرد بالا (بدون خطا) در ارتش یا امنیت؛
️سیستم دیوارهای بزرگ ویدئویی
️سیستم هوشمند نظارت بر ترافیک
️نظارت صنعتی (برقی، شیمی، فولاد، نفت، راه آهن و غیره)
️نظارت نظامی (گودام، مرزبان، نگهبانان و غیره)
️استادیوم (برای پخش ویدئوی HD زنده، پخش صوتی)
سیاست پس از فروش و ضمانت
از:خدمات مشتری آنلاینوخدمات مشتری تلفنی,
فراهم کردنمشاوره محصول,پشتیبانی فنی از راه دور,خدمات نگهداری و پذیرش.
سیاست خدمات: سه ماه تعویض و سه سال گارانتی
جایگزین کردن: در عرض سه ماه از خرید یک سری محصولات، پس از آزمایش خرابی محصول
توسط تکنسین ها و آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، خریدار می تواند به طور مستقیم
برای جایگزینی همان نوع محصولات به نقطه خرید بروید.یا یک محصول با عملکرد قابل مقایسه.
اگر هیچ مشکلی در آزمایش محصول وجود نداشته باشد، نمونه اصلی بازگردانده می شود.
تضمین: آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، دوره گارانتی رایگان شرکت ما 1 سال است.
[حالات زیر در محدوده ی جایگزینی و نگهداری رایگان قرار نمی گیرند]
1آسیب ناشی از کار و نگهداری که مطابق با دستورالعمل در دستورالعمل محصول نیست.
2آسیب ناشی از عوامل انسانی، مانند ولتاژ ورودی نامناسب، جذب آب و شکستن.
3آسیب به محصولات ناشی از بلایای طبیعی مانند برق، زلزله، آتش سوزی و غیره
3.تغییر غیر مجاز تنظیمات ذاتی یا تعمیر بدون اجازه شرکت
4محصولات خارج از محدوده نگهداری رایگان
5آسیب ناشی از حمل و نقل، بارگذاری و تخلیه در طول تعمیرات ارسال شده توسط مشتریان.
6.کد بار یا مدل محصول در کارت ضمانت محصول با خود محصول مطابقت ندارد.
7خرابی یا آسیب ناشی از مشکلات دیگر غیر محصول مانند طراحی، فناوری، تولید و کیفیت.
