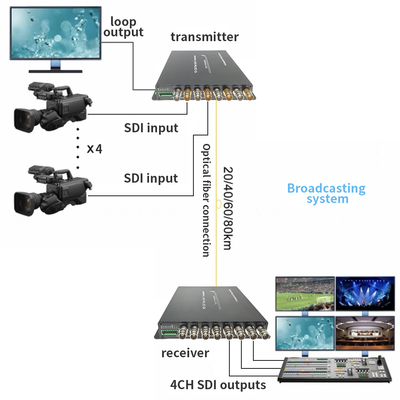

پخش ویدیوی 4 کانال 3G/HD-SDI از طریق یک فیبر نوری
پشتیبانی از خروجی حلقه برای هر کانال ویدیویی
داده های یکپارچه 4 کانال Tally و دو طرفه RS485
ویدئویی بدون فشرده سازی با کیفیت پخش تا 1080P 3G-SDI
فاصله انتقال تا 20 کیلومتر با فیبر تک حالت
تعادل و بازپرداخت خودکار کابل برای ثبات سیگنال
سازگار با سیستم های دوربین حرفه ای SDI
طراحی قوی با طیف گسترده ای از دمای عملیاتی (-10 °C تا + 55 °C)
شاخص های فنی
|
ورودی SDI |
SMPTE 424M، SMPTE 292M، SMPTE 259M، DVB-ASI، DVB-SSI و مخابرات/داتا کام |
|
270Mbit/s - 1.48Gbit/s ️ 3Gbit/s |
|
|
شماره ورودی: 4 |
|
|
از دست دادن انعکاس: >15DB |
|
|
تعادل: 0 تا 150 متري3Gb/s |
|
|
کانکتور:BNC |
|
|
اپتیک |
کانال: 1 |
|
نوع: تک حالت |
|
|
فاصله انتقال: 20km (فاصله های دیگر اختیاری) |
|
|
از دست دادن انعکاس: > 15dB |
|
|
دیتر کردن: < 0.2UI |
|
|
کانکتور:FC/UPC (SC)، LC، ST اختیاری) |
|
|
خروجی SDI |
شماره خروجی:4 |
|
سطح سیگنال: 800mV اسمی |
|
|
زمان بالا رفتن/پایینی: 200ps |
|
|
بیش از حد: <10٪ آمپلیت |
|
|
از دست دادن انعکاس: >15dB |
|
|
دیتر کردن: < 0.2UI |
|
|
کانکتور: 75Ω BNC |
|
|
داده ها |
1ChRS-485 (full/half duplex) و پشتیبانی از NRZ، RZI و منچستر |
|
حداکثر 57600bps برای RS485 |
|
|
کانکتور: ترمینال پیچ استاندارد صنعتی |
|
|
تعداد چهار نفر: A، B، C، D |
|
|
نشان قدرت و محیط زیست |
دمای کار: -10°C+55°C |
|
قدرت ورودی: 1A@12VDC |
|
|
EMI/RFI: مطابق با استاندارد FCC Part 15 کلاس A، EMC اتحادیه اروپا |
|
|
زمان متوسط بدون مشکل: >100000 ساعت |
|
|
پشتیبانی از فرمت ویدئویی SDI |
625/25PAL؛ 525/29.97NTSC؛ 525/23.98NTSC؛ 720p50؛ 720p59.94; 1080P23.98/24/30/50/60؛ 1080i 23/24/30/50/59.94; |
اطلاعات سفارش
|
LNK-HDSDI-4V1D4T |
4-چ HD-SDI ویدیو با خروجی حلقه +1Ch به عقبRS485 + 4Chشمارش، اس ام 20 کيلومتر,FC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود |
|
LNK-3GSDI-4V1D4T |
4-چ 3G-SDI ویدیو با خروجی حلقه+ به عقبRS485 + 4Chشمارش، اس ام 20 کيلومتر,FC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود |
