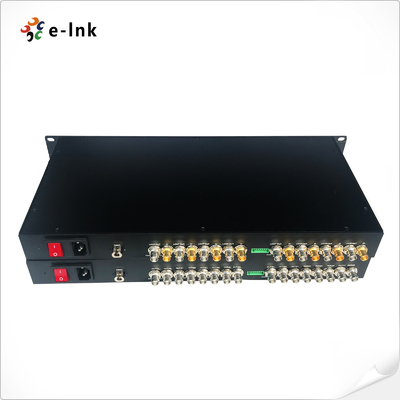

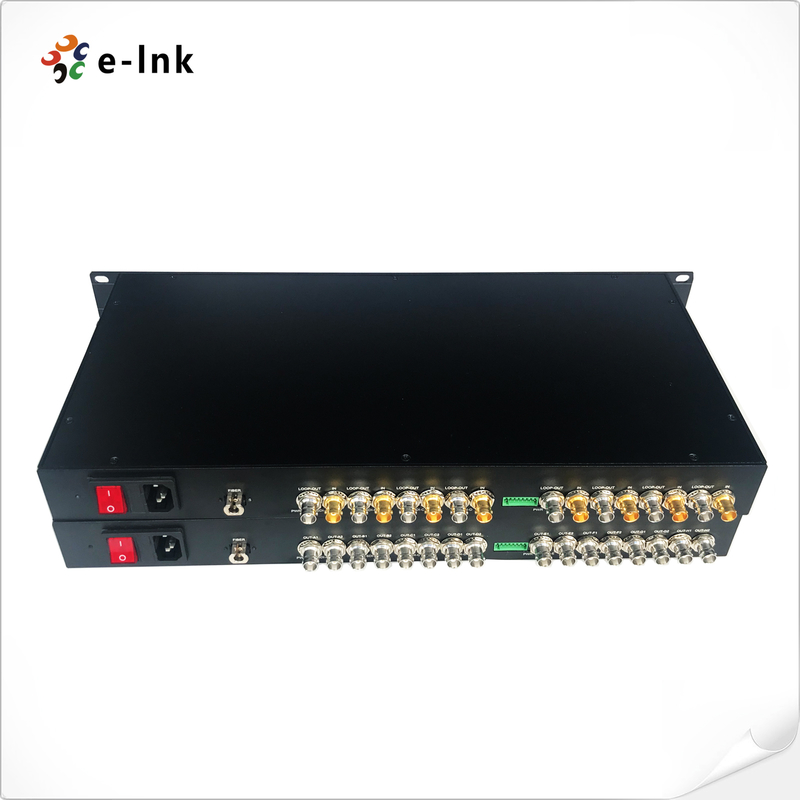

1U SD/HD/3G-SDI 8 کانال قابل نصب در قفسه بر روی یک فایبر CWDM Uncompressed Extender
8-کانال SD/HD/3G-SDI خلاصه ای از فایبر استندر
درLNK-SDI-8Vسریال یک حرفه ای است8-کانال SD/HD/3G-SDIویدیو
سیستم انتقال فیبر که ارائه ویدئو با کیفیت پخش را تسهیل می کند
این راه حل جامع شامل یک فرستنده است
و یک گیرنده، با ظرفیت پشتیبانی ازسیگنال های 3G-SDI 1080pهمراه با
با کیفیت سی دی وRS-485 دو طرفهانتقال اطلاعات
8-کانال SD/HD/3G-SDI فايبر افزايندهویژگی ها
️انتقال کارآمد فیبر:
چند کانال ویدیو و یک کانال داده RS-485 را همزمان از طریق یک فیبر واحد انتقال می دهد.
️پشتیبانی SDI با سرعت بالا:
سازگار با استانداردهای SD، HD و 3G-SDI، پشتیبانی از نرخ داده تا 3Gbps در هر کانال.
️قابلیت نظارت محلی:
دارای خروجی حلقه SDI یکپارچه برای نظارت ویدئویی محلی مناسب است.
️اجرا در مسافت های دور:
از فاصله انتقال تا 20 کیلومتر با استفاده از فیبر تک حالت پشتیبانی می کند.
️کیفیت درجه پخش:
کیفیت ویدئویی بی نقص با تاخیر صفر برای برنامه های پخش حرفه ای ارائه می دهد.
️طراحی حرفه ای قفسه:
1U شاسی قابل نصب در قفسه طراحی شده برای نصب با تراکم بالا در محیط های حرفه ای.
️کاربرد چندگانه:
ایده آل برای استودیوهای پخش، تولید رویدادهای زنده، مکان های ورزشی و سیستم های نظارتی که نیاز به انتقال ویدئویی SDI با تراکم بالا دارند.
8-کانال SD/HD/3G-SDI شاخص های فنی فایبر استندر
|
رابط فیبر نوری
|
|
رابط فیبر
|
SLC غیرفعال
|
|
فاصله انتقال
|
۵۵۰ متر تا ۲۰ کیلومتر
|
|
طول موج
|
1310nm/1550nm
|
|
ویدیو
|
|
رابط ویدیویی
|
BNC
|
|
ویدیو مقاومت ورودی/خرید
|
75Ω
|
|
ولتاژ ورودی/خرید ویدئو
|
معمولاً: 1Vpp حداقل 0.5Vpp، حداکثر 1.5Vpp
|
|
نرخ بیت ویدیو
|
حداکثر 3.2Gb/s
|
|
سود متمایز (10٪)️90٪ APL)
|
< ۱٪
|
|
پشتیبانی از فرمت SDI
|
625/25 PAL
|
|
525/29.97 NTSC، 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/5994
|
|
1080P 23.98/24/30/50/60
|
|
استاندارد SDI ویدئو
|
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI)
|
|
SMPTE425M3Gb/s نقشه برداری ((3G-SDI)
|
|
SMPTE424M 3Gb / s رابط سریال ((3G-SDI)
|
|
داده ها
|
|
رابط فیزیکی
|
ترمینال پیچ استاندارد صنعتی
|
|
نوع داده
|
RS4 عقب85
|
|
حمایت از فرکانس/ نرخ
|
حداکثر 57600bps برای RS485
|
|
BER
|
<109
|
|
برق
|
|
آداپتور برق
|
AC 110220 ولت
|
|
مصرف برق
|
<15W
|
|
شاخص LED
|
|
SDI A/B/C/D/E/F/G/H
|
ویدیوی SDI
|
|
PWR
|
منبع برق
|
|
ماشین آلات
|
|
ابعاد (LxWxH)
|
19 اينچ 1U (483 × 220 × 44.45 میلی متر)
|
|
Wهشت
|
7 کیلوگرم در هر جفت
|
|
قفس
|
کیس آلومینیومی
|
|
گزینه های نصب
|
رَک ماونت
|
|
محیط زیست
|
|
دمای کار
|
-20°C+70°C
|
|
دمای ذخیره سازی
|
-40°C+80°C
|
|
رطوبت کاری
|
0 تا 95%
|
|
MTBF
|
≥100000 ساعت
|
8-کانال SD/HD/3G-SDI اطلاعات سفارش فايبر استندر
|
مدل
|
توضیحات
|
|
LNK-SDI-8V
|
19" 1U 8-ChHD-SDI ویدئو با لوپ-آوت، 20 کیلومتر، اس ام،LC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
|
LNK-SDI-8V1R
|
19" 1U 8-ChHD-SDI ویدیو با Loop-out + 1-Ch RS485 داده های معکوس، 20km، SM،LC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
|
LNK-SDI-8V1A
|
19" 1U 8-ChHD-SDI ویدیو با لوپ-آوت + 1-چ جلو صدا، 20 کیلومتر، SM،LC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
|
LNK-3GSDI-8V
|
19" 1U 8-Ch3G-SDI ویدیوی 1080p با لوپ-آوت، 20 کیلومتر، SM،LC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
|
LNK-3GSDI-8V1R
|
19" 1U 8-Ch3G-SDI ویدیوی 1080P با Loop-out + 1-Ch RS485 داده های معکوس، 20km، SM،LC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
|
LNK-3GSDI-8V1A
|
19" 1U 8-Ch3G-SDI ویدیوی 1080P با Loop-out + 1-Ch Forward Audio، 20 کیلومتر، SM،LC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
8-کانال SD/HD/3G-SDI استفاده از فایبر استندر
سیاست پس از فروش و ضمانت
از:خدمات مشتری آنلاینوخدمات مشتری تلفنی، فراهم کردنمشاوره محصول,پشتیبانی فنی از راه دور,خدمات نگهداری و پذیرش.
سیاست خدمات: سه ماه تعویض و سه سال گارانتی
جایگزین کردن: در عرض سه ماه از خرید یک سری از محصولات، پس از آزمایش خرابی محصول توسط تکنسین ها و آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی،خریدار می تواند به طور مستقیم به نقطه خرید برود تا همان نوع محصولات را جایگزین کند.یا یک محصول با عملکرد قابل مقایسه. اگر مشکلی در آزمایش محصول وجود نداشته باشد، نمونه اصلی بازگردانده می شود.
تضمین: آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، دوره گارانتی رایگان شرکت ما 1 سال است.
[حالات زیر در محدوده ی جایگزینی و نگهداری رایگان قرار نمی گیرند]
1آسیب ناشی از کار و نگهداری که مطابق با دستورالعمل در دستورالعمل محصول نیست.
2آسیب ناشی از عوامل انسانی، مانند ولتاژ ورودی نامناسب، مصرف آب و شکستن.
3آسیب به محصولات ناشی از بلایای طبیعی مانند برق، زلزله، آتش سوزی و غیره
3.تغییر غیر مجاز تنظیمات ذاتی یا تعمیر بدون اجازه شرکت
4محصولات خارج از محدوده نگهداری رایگان
5آسیب ناشی از حمل و نقل، بارگذاری و تخلیه در طول تعمیرات ارسال شده توسط مشتریان.
6.کد بار یا مدل محصول در کارت گارانتی محصول با خود محصول مطابقت ندارد.
7خرابی یا آسیب ناشی از مشکلات دیگر غیر محصول مانند طراحی، فناوری، تولید و کیفیت.
