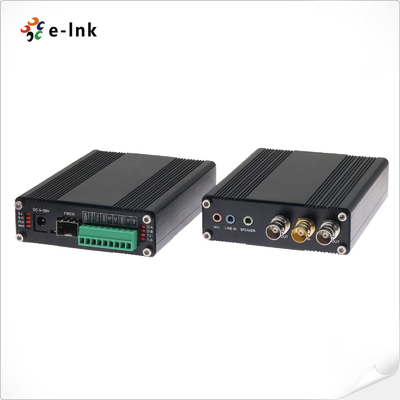

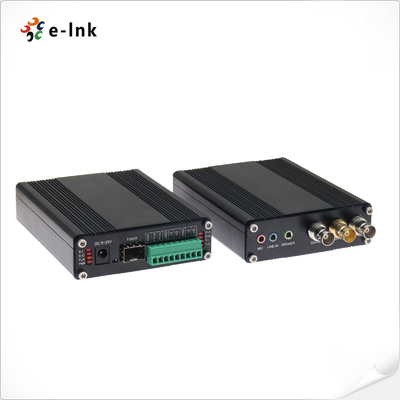

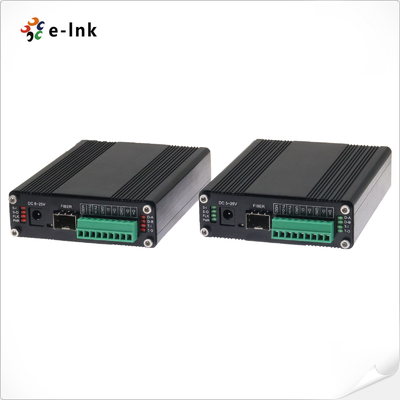

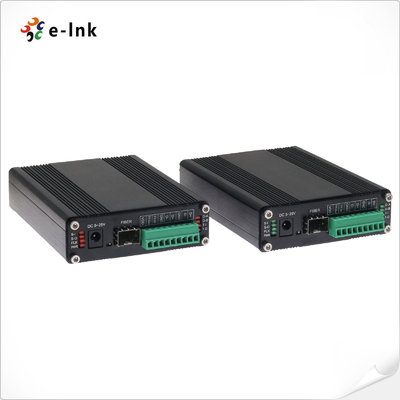

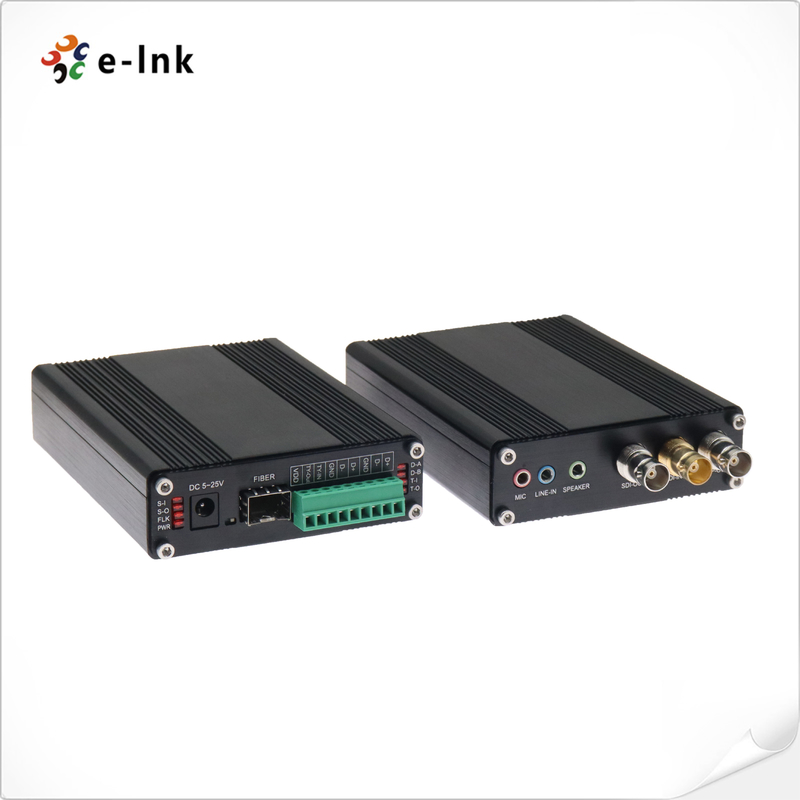

1Ch دو طرفه 3G-SDI با Loop-out + 1Ch Tally + 2Ch دو طرفه RS485 یا RS422 + 2Ch استریو آڈیو + 1Ch میکروفونoو فايبر کنورتر
افزونه فیبر SDIمرور کلی
سری LNK-3G-1BV1T2BD2A1M یک گیرنده تصویری نوری 3G / HD-SDI با عملکرد بالا است.
ازش پشتیبانی می کنهیک کانال دو طرفه انتقال ویدیو 3G/HD-SDI (با صدای جاسازی شده),
باز شدن ویدیو,یک سیگنال شمارش,داده های دو کانال دو طرفه RS485/RS422,دو کانال
صوتی استریو خارجیویک سیگنال میکروفون، پخش ویدیوی با وضوح بالا
و سیگنال های صوتی از طریق فیبر نوری.
این سری شامل یک فرستنده و یک گیرنده، پشتیبانی ازسیگنال 1080P Full HD 3G/HD-SDI
انتقال، و پیشنهاداتثبات بالا و تصاویر شفافشاخص های وضعیت LEDشامل
دستگاه برای نظارت در زمان واقعی وضعیت عملیاتی.
قابل استفاده برای: نظارت هوشمند ترافیک، سیستم های امنیتی، نظارت صنعتی
(برقی، صنایع شیمیایی، فولاد، نفت، راه آهن و غیره) ، نظارت نظامی (گودال ها، مرزهای و غیره) ،
شبکه های دانشگاهی، پخش زنده استادیوم ها، پخش برنامه های تلویزیونی و سایر برنامه های ویدیویی با تقاضای بالا
و سناریوهای انتقال صوتی.
افزونه فیبر SDIویژگی ها
1Ch ویدیوی دو طرفه 3G-SDI با حلقه
سیگنال 1Ch Tally
2Ch داده های دو طرفه RS485 یا RS422
2Ch استریو آڈیو
ميكروفون 1Ch
️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s
پشتیبانی از HDTV 720P، 1080I، 1080P، 1920*1080@60Hz
قابلیت انتقال طولانی تا 20 کیلومتر (SMF)
️ مبادله گرم و پلگ گرم
انتقال سطح پخش بدون فشرده سازی کاملا دیجیتال
- طیف گسترده ای از دمای صنعتی (-20°C ~ +70°C) ، قابل سازگاری با محیط های مختلف
افزونه فیبر SDI شاخص های فنی
| رابط فیبر نوری |
| رابط فیبر |
سیمپلکس LC |
| فاصله انتقال |
0 تا 20 کيلومتر |
| طول موج |
1310nm/1550nm |
| ویدیو |
| رابط ویدیویی |
BNC |
| موانع ورودی/خرید ویدئو |
75Ω |
| ولتاژ ورودی/خرید ویدئو |
به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو |
حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) |
< ۱٪ |
| پشتیبانی از فرمت SDI |
625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/5994 |
| 1080P 23.98/24/30/50/60 |
| استاندارد SDI ویدئو |
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s نقشه برداری ((3G-SDI) |
| SMPTE424M 3Gb / s رابط سریال ((3G-SDI) |
| داده ها یا شمارش |
| رابط فیزیکی |
ترمینال پیچ استاندارد صنعتی |
| نوع داده |
RS485 (پیش فرض) یا RS422 (اختیاری) ، سیگنال Tally |
| حمایت از فرکانس/ نرخ |
حداکثر 115200bps برای RS422
حداکثر 57600bps برای RS485
|
| BER |
<109 |
| استریو آڈیو یا میکروفون |
| ورودی و خروجی صوتی |
3.5 ملم صدا |
| فرمت صوتی |
@48KHz |
| برق |
| آداپتور برق |
DC 5 ~ 25V |
| مصرف برق |
<5W |
| شاخص LED |
| P/S |
منبع برق |
| DAT |
داده ها |
| ماشین آلات |
| ابعاد (LxWxH) |
120 × 105 × 28 میلی متر |
| وزن |
1.5 کیلوگرم در هر جفت |
| قفس |
کیس آلومینیومی |
| گزینه های نصب |
نصب روی دیوار |
| محیط زیست |
| دمای کار |
-20°C+70°C |
| دمای ذخیره سازی |
-40°C+80°C |
| رطوبت کاری |
0 تا 95% |
| MTBF |
≥100000 ساعت |
افزونه فیبر SDI اطلاعات سفارش
| مدل |
توضیحات |
| LNK-3G-1BV1T2BD2A1M |
1Ch دو طرفه 3G-SDI با حلقه + 1Ch Tally + 2Ch دو طرفه RS485 یا RS422 + 2Ch استریو آدیو + 1Ch میکروفون بیش از فایبر کنورتر، فیبر تک حالت، LC، 20km،از جمله فرستنده و گیرنده، که توسط زوج ها استفاده می شود |

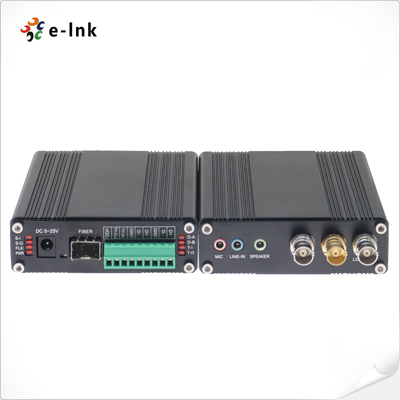

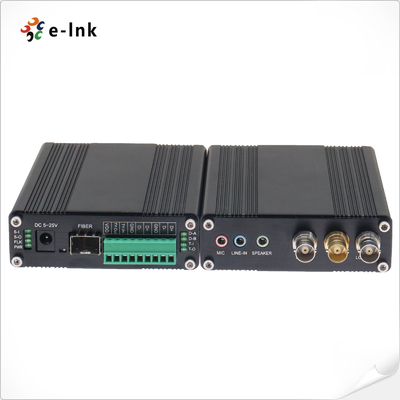

افزونه فیبر SDI پانل
يادداشت:
1. To+/To- می تواند LED را با جریان 50MA هدایت کند
2TIN/TCM برای اتصال سیگنال Tally
3. T+/R- برای RS485 (پیش فرض) یا RS422 (اختیاری)
