E-link چین شرکت فناوری، با مسئولیت محدود.
|
جزئیات محصول:
پرداخت:
|
| کلید واژه ها: | توسعه دهنده SMB 3G/HD/SD-SDI | رابط: | Smb |
|---|---|---|---|
| رابط SFP: | سیمپلکس ال سی | طول موج CWDM: | 1270 تا 1610 نیوتن متر |
| پوشش: | کیس آلومینیومی | گزینه های نصب: | دسکتاپ |
| برجسته: | مبدل رومیزی SDI به فیبر نوری,مبدل SMB SDI به فیبر نوری,توسعه دهنده فیبر نوری SDI 1610 نانومتری |
||

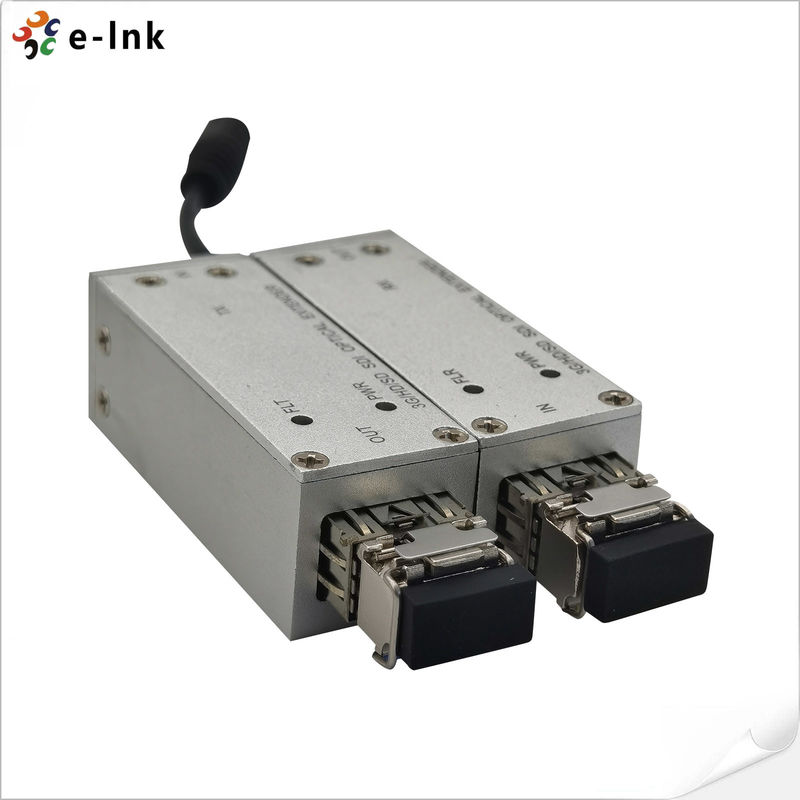

رومیزی SMB 3G HD SD-SDI مبدل اپتیکال میکرو توسعه دهنده تک حالته 20 کیلومتر
3G-SDIتوسعه دهنده مزایای
► تشخیص خودکار سیگنال 3G-SDI/HD-SDI/SD-SDI، بدون نیاز به انتخاب دستی
◄ فاصله انتقال تا 120 کیلومتر
◄ فناوری CWDM که به 16 (18) کانال اجازه می دهد تا از طریق یک فیبر منتقل شوند
◄ برد PCB با طراحی چند لایه برای اطمینان از انتقال سیگنال پایدار و قابل اعتماد
شاخص های فنی
| ورودی SDI | |
| استاندارد ویدئو | SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI) |
| استاندارد سیگنال | SD-SDI (270 مگابیت در ثانیه)، HD-SDI (1.485 گیگابیت در ثانیه)، 3G-SDI (2.97 گیگابیت در ثانیه) |
| وضوح | 10 بیت |
| سطح سیگنال | <380mVp-p |
| امپدانس | 75Ω |
| رابط | SMB |
| اسخروجی DI | |
| سطح سیگنال | 800mVp-p±10% |
| زمان ظهور/پاییز | <0.8 ثانیه |
| جیتر HD-SDI | <0.2UI(134ps)@100kHz، <1.0UI(673ps)@10Hz |
| SDI Jitter | <0.2UI(740ps)@10Hz، 0.2UI(740ps)@1kHz |
| امپدانس | 75Ω |
| رابط | SMB |
| برقی | |
| قدرت | 5VDC، 1A |
| مصرف | <5 وات |
| مکانیکی | |
| ابعاد (LxWxH) | 58 × 21 × 20 میلی متر |
| وزن | 100 گرم / جفت |
| پوشش | کیس آلومینیومی |
| گزینه های نصب | دسکتاپ |
بررسی اجمالی
سیستم انتقال فیبر نوری میکرو توسعه دهنده سری LNK-M3G-SMB1V-20 3G-SDI/HD-SDI/SD-SDI که یک ویدیوی دیجیتال با کیفیت بالا 3G-SDI، HD-SDI، SD-SDI یا یک جریان DVB-ASI را از طریق یک فیبر تک حالتی یا چند حالته که از استانداردهای SMPTE424M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI) پشتیبانی می کند.با فناوری پیشرفته انتقال فیبر نوری دیجیتال، هیچ تنظیمات لازم، راه اندازی ساده و کارکرد آسان وجود ندارد.سری میکرو اکستندر SDI از منبع تغذیه 5 ولت با مصرف برق کم استفاده می کند.
ترتیب اطلاعات
|
مدل |
شرح |
|
LNK-M3G-SMB1V-20 |
میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI، 1310/1550 نانومتر، Simplex LC، Single Mode، 20 کیلومتر شامل فرستنده و گیرنده، استفاده شده توسط جفت |
تماس با شخص: Mr. Michael Guo
تلفن: 19928768315
فکس: 86-755-8312-8674
