مبدل فیبر نوری مینی 3G-SDI از استانداردهای SMPTE برای انتقال HD/SD-SDI پشتیبانی می کند

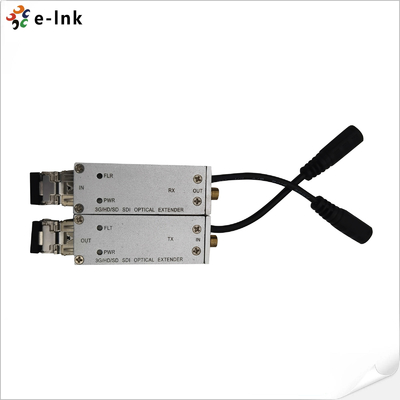

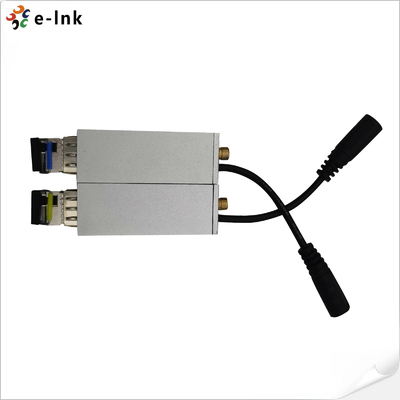

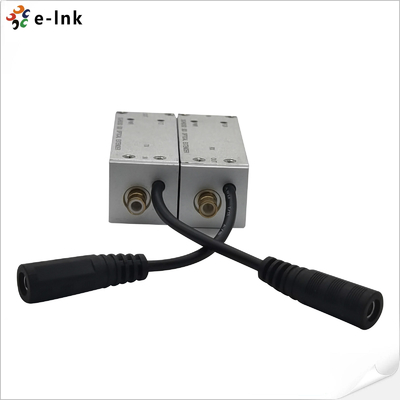

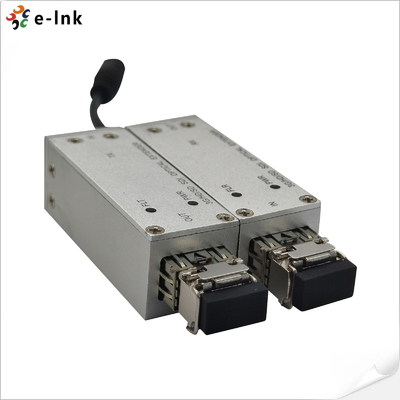

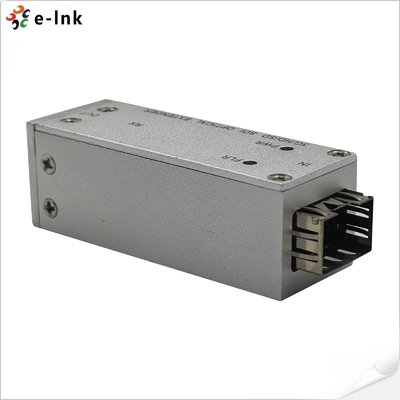

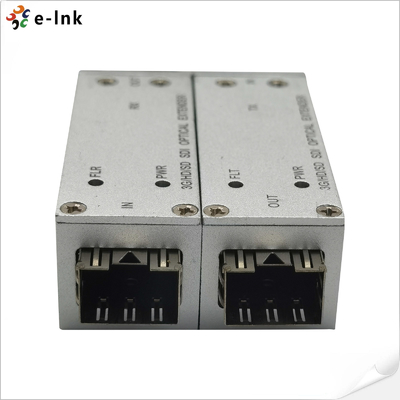

تصویر بزرگ : مبدل فیبر نوری مینی 3G-SDI از استانداردهای SMPTE برای انتقال HD/SD-SDI پشتیبانی می کند

جزئیات محصول:

محل منبع:	چین
نام تجاری:	E-link
گواهی:	CE, RoHS, FCC
شماره مدل:	LNK-M3G-SMB1V-20

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	negotiated
جزئیات بسته بندی:	بسته صادرات استاندارد مینی 3G-SDI
زمان تحویل:	3-10 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram، Paypal، کارت اعتباری
قابلیت ارائه:	1000PCS/ماه

مخاطب

توضیحات محصول جزئیات

طول موج استاندارد SM:	1310 نانومتر، 1550 نانومتر	ابعاد (LxWxH):	58 × 21 × 20 میلی متر
قدرت:	5 ولت DC، 1A	مصرف:	<5 وات
وزن:	100 گرم / جفت	گزینه های نصب:	دسکتاپ
برجسته کردن:	مبدل فیبر نوری مینی 3G-SDI HD,مبدل فیبر نوری مینی 3G-SDI SD,مبدل فیبر نوری مینی 3G-SDI HD , SD Mini 3G-SDI Fiber Converter , HD Mini 3G-SDI Fiber Converter

میکرو-اکستندر نوری SMB 3G/HD/SD-SDI

بررسی اجمالی اکستندر فیبر نوری میکرو SDI

این اکستندر فیبر نوری مینیاتوری 3G-SDI/HD-SDI/SD-SDI سیگنال ویدیویی دیجیتال با کیفیت بالا 3G-SDI، HD-SDI، SD-SDI را منتقل می کند.

یا DVB-ASI را از طریق فیبر تک حالته یا چند حالته. مطابق با

استانداردهای SMPTE 424M، SMPTE 259M، SMPTE 297M، SMPTE 310M و SMPTE 305M (SDTI)،

از فناوری انتقال فیبر نوری دیجیتال پیشرفته استفاده می کند و نیازی به تنظیمات ندارد و نصب و راه اندازی آن را آسان می کند.

توسط منبع تغذیه 5 ولت کم مصرف تغذیه می شود و اندازه جمع و جور دارد، برای پخش، ایده آل است.

تولید ویدیو و برنامه های انتقال چند رسانه ای.

ویژگی های فیبر نوری اکستندر میکرو SDI

► تشخیص خودکار سیگنال 3G-SDI/HD-SDI/SD-SDI، بدون نیاز به انتخاب دستی

► فاصله انتقال تا 120 کیلومتر

► فناوری CWDM برای اجازه دادن به 16 (18) کانال برای انتقال از طریق یک فیبر

► مطابق با SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M،

SMPTE344N

► مطابق با DVB-ASI (EN50083-9)

► دستورالعمل مناسب وضعیت LED. نشانگر پیوند فیبر، برق.

► برد PCB سازگار با محیط زیست (بدون سرب)

► برد PCB با طراحی چند لایه برای اطمینان از انتقال سیگنال پایدار و قابل اعتماد

ابعاد و اندازه فیبر نوری اکستندر میکرو SDI

شاخص های فنی فیبر نوری اکستندر میکرو SDI

ورودی SDI
استاندارد ویدیو	SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI)
استاندارد سیگنال	SD-SDI (270 مگابیت بر ثانیه)، HD-SDI (1.485 گیگابیت بر ثانیه)، 3G-SDI (2.97 گیگابیت بر ثانیه)
وضوح	10 بیت
800mVp-p±10%	<380mVp-p
75Ω	کانکتور
SMB	رابط نوری
خروجی Sسطح سیگنال
800mVp-p±10%	زمان افزایش/افت
<0.8ns	لرزش HD-SDI
<0.2UI(134ps)@100kHz,	<1.0UI(673ps)@10Hzلرزش SDI
<0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz	امپدانس
75Ω	کانکتور
SMB	رابط نوری
SFP
Simplex LC، 3.125 گیگابیت بر ثانیه. ≤120 کیلومتر فاصله انتقال	طول موج SM استاندارد
1310 نانومتر، 1550 نانومتر	طول موج CWDM
1270~1610 نانومتر، شبکه 20 نانومتری مطابق با ITU-T	محدوده دما
0~70˚C	الکتریکی
قدرت
5VDC، 1A	مصرف
<5W	نشانگر LED
FLT
وضعیت پیوند فیبر (فرستنده)	FLR
وضعیت پیوند فیبر (گیرنده)	PWR
وضعیت برق	مکانیکی
ابعاد (LxWxH)
58 x 21 x 20 میلی متر	وزن
100 گرم/جفت	محفظه
محفظه آلومینیومی	گزینه های نصب
رومیزی	محیطی
دمای کار
-20℃～+70℃	دمای ذخیره سازی
-40℃～+80℃	رطوبت کاری
0~95%	MTBF
≥100000 ساعت	اطلاعات سفارش فیبر نوری اکستندر میکرو SDI

مدل

شرح	LNK-M3G-SMB1V-20
میکرو-اکستندر نوری SMB 3G/HD/SD-SDI، 1310/1550 نانومتر، Simplex LC، تک حالته، 20 کیلومتر شامل فرستنده و گیرنده، استفاده شده توسط جفت	فیبر نوری اکستندر میکرو SDI

کاربرد

مبدل فیبر نوری مینی 3G-SDI از استانداردهای SMPTE برای انتقال HD/SD-SDI پشتیبانی می کند 1
