مبدل فیبر مینی برای ویدئوی 3G/HD-SDI با RS485 معکوس و خروجی لوپ

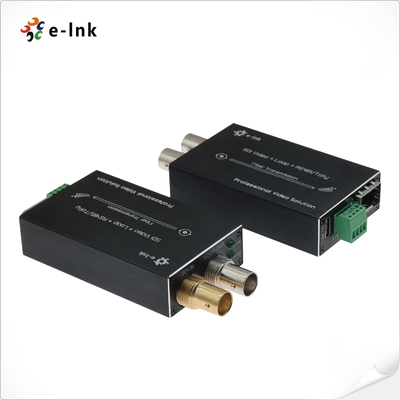

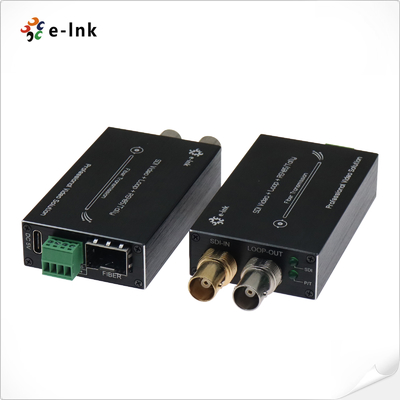

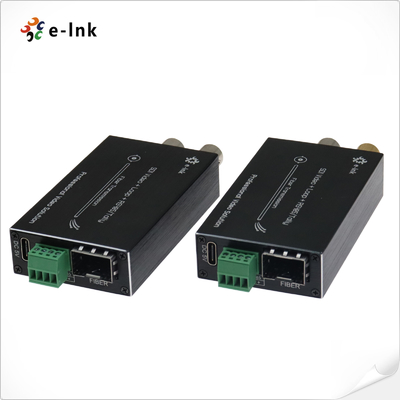

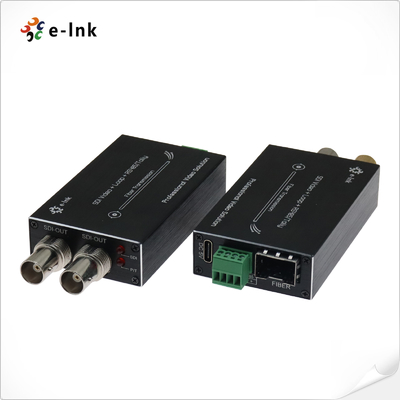

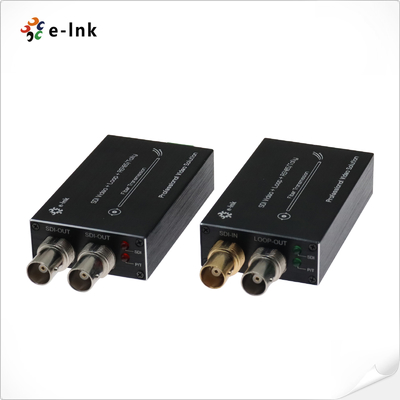

تصویر بزرگ : مبدل فیبر مینی برای ویدئوی 3G/HD-SDI با RS485 معکوس و خروجی لوپ

جزئیات محصول:

محل منبع:	چین
نام تجاری:	E-link
گواهی:	ISO9001, CE, RoHS, FCC
شماره مدل:	LNK-M3G-1V

پرداخت:

مقدار حداقل تعداد سفارش:	1PCS
قیمت:	negotiable
جزئیات بسته بندی:	بسته صادرات استاندارد SDI Over Fiber Optic Extender
زمان تحویل:	۳ تا ۱۰ روز کاری
شرایط پرداخت:	Paypal، TT، Western Union، MoneyGram، Alipay
قابلیت ارائه:	2000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

اداپتور برق:	DC 5V	مصرف برق:	<5 وات
ابعاد:	73 x 44 x 17 mm (tx) 73 x 44 x 17 mm (rx) 185 x 132 x 100 mm (بسته)	طول موج:	1310 نانومتر/1550 نانومتر
فاصله انتقال:	550 متر تا 20 کیلومتر	وزن:	75G (TX) 75G (RX) 450G (بسته)

نوع کوچک 3G-SDI به تبدیل فیبر با Tally و RS485 معکوس

مرور کلی
درفرستنده های فیبر 3G/HD-SDIیک کانال ویدیوی 3G/HD-SDI (با صدای جاسازی شده)
شمارش، وسیگنال های RS485 را از طریق یک کابل فیبر نوری معکوس می کند.حلقه محلی 3G/HD-SDI
برای نظارت در زمان واقعی.
محلول فشرده شامل یکفرستنده
و گیرنده، ارائه پایدار، با کیفیت بالاانتقال 1080P 3G/HD-SDI برای پخش
برنامه های زنده و سیستم های ویدیویی حرفه ای.

ویژگی ها

هر کانال شاملصوتی 8 کانالجاسازی شده

✓ تعادل اتوماتیک کابل، برای تمام نرخ های زیر 3.2 گیگابایت در ثانیه استفاده می شود (Belden 1694A)

️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s

به طور مستقیم با سیستم های دوربین SDI سازگار است

قابلیت انتقال طولانیتا 80 کیلومتر

️ مبادله گرم و پلگ گرم

- همه الگوهای پاتولوژیکی را مدیریت کنید، انتقال سطح پخش بدون فشرده سازی کاملا دیجیتال؛

- LED حالت نشان می دهد برای نظارت بر شرایط کار

دامنه پویایی فوق نوری و بدون تنظیم

️1470~1610nm CWDMطول موج ها اختیاری هستند.

- طیف بسیار گسترده ای از دما در سطح صنعت (-20°C ~ + 70°C) ، سازگار با محیط های مختلف؛

شاخص های فنی

رابط فیبر نوری
رابط فیبر	سیمپلکس LC
فاصله انتقال	۵۵۰ متر تا ۲۰ کیلومتر
طول موج	1310nm/1550nm
ویدیو
رابط ویدیویی	BNC
موانع ورودی/خرید ویدئو	75Ω
ولتاژ ورودی/خرید ویدئو	به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp
نرخ بیت ویدیو	حداکثر 3.2Gb/s
سود تفاوتی (10٪ ٪ 90 APL)	< ۱٪
پشتیبانی از فرمت SDI	625/25 PAL
	525/29.97 NTSC، 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/5994
	1080P 23.98/24/30/50/60
استاندارد SDI ویدئو	270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI)
	SMPTE425M3Gb/s نقشه برداری ((3G-SDI)
	SMPTE424M 3Gb / s رابط سریال ((3G-SDI)
داده ها
رابط فیزیکی	ترمینال پیچ استاندارد صنعتی
نوع داده	شمارش و بازگشت RS485
حمایت از فرکانس/ نرخ	حداکثر 115200bps برای RS422 حداکثر 57600bps برای RS485
BER	<10⁹
برق
آداپتور برق	DC 5V
مصرف برق	<5W
شاخص LED
SDI	ویدیوی SDI
P/T	منبع برق
ماشین آلات
ابعاد (LxWxH)	۷۳ × ۴۴ × ۱۷ میلی متر (TX) ۷۳ × ۴۴ × ۱۷ میلی متر (RX) 185 x 132 x 100 میلی متر (پاک کردن)
وزن	75g (TX) 75 گرم (RX) ۴۵۰ گرم (پیکیج)
قفس	کیس آلومینیومی
گزینه های نصب	دسکتاپ
محیط زیست
دمای کار	-20°C+70°C
دمای ذخیره سازی	-40°C+80°C
رطوبت کاری	0 تا 95%
MTBF	≥100000 ساعت

اطلاعات سفارش

مدل	توضیحات
LNK-M3G-1V-MM	نوع کوچک3G-SDIبه Fiber Converter باشمارش و بازگشت RS485و بازش کنصندوق های پولیکانکتور فیبر LC500 متراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
LNK-M3G-1V-20	نوع کوچک3G-SDIبه Fiber Converter باشمارش و بازگشت RS485و بازش کنSMF، اتصال فايبر LC20 کيلومتراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
LNK-M3G-1V-40	نوع کوچک3G-SDIبه Fiber Converter باشمارش و بازگشت RS485و بازش کنSMF، اتصال فايبر LC40 کيلومتراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
