مبدل فیبر کوچک با Tally & Reverse RS485 بر روی خروجی حلقه HD-SDI

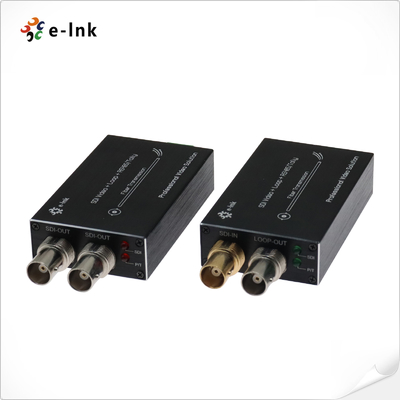

تصویر بزرگ : مبدل فیبر کوچک با Tally & Reverse RS485 بر روی خروجی حلقه HD-SDI

جزئیات محصول:

محل منبع:	گوانگدونگ
نام تجاری:	E-link
گواهی:	CE FCC RoHS
شماره مدل:	سری LNK-MHD-1V

پرداخت:

مقدار حداقل تعداد سفارش:	1 جفت
قیمت:	negotiable
جزئیات بسته بندی:	SDI به فیبر نوری بسته بندی استاندارد صادرات
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	Western Union، MoneyGram، T/T، Paypal
قابلیت ارائه:	1000PCS/ماه

مخاطب

توضیحات محصول جزئیات

رابط فیبر:	سیمپلکس ال سی	طول موج:	1310 نانومتر/1550 نانومتر
ابعاد (LxWxH):	73 x 44 x 17 mm (tx) 73 x 44 x 17 mm (rx) 185 x 132 x 100 mm (بسته)	وزن:	75G (TX) 75G (RX) 450G (بسته)
پوشش:	کیس آلومینیومی	گزینه های نصب:	دسکتاپ

مبدل فیبر HD-SDI به فیبر از نوع مینی با Tally و RS485 معکوس

بررسی اجمالی

سری LNK-MHD-1V یک راه حل انتقال فیبر نوری HD-SDI فشرده است که برای

برنامه های کاربردی ویدیویی حرفه ای طراحی شده است. این مینی مبدل دارای ویژگی های زیر است:

- انتقال ویدئوی 1 کاناله HD-SDI با صدای تعبیه شده
- پشتیبانی از سیگنال Tally یکپارچه برای کنترل دوربین
- کانال داده RS485 معکوس برای ارتباط دو طرفه
- خروجی حلقه HD-SDI محلی برای نظارت در زمان واقعی

ویژگی های کلیدی:
• انتقال کابل فیبر نوری تک برای تحویل سیگنال در مسافت های طولانی
• شامل یک واحد فرستنده و یک واحد گیرنده
• پشتیبانی از فرمت های ویدیویی HD-SDI استاندارد
• طراحی فشرده ایده آل برای نصب در فضاهای محدود

برنامه های کاربردی:
- استودیوهای پخش
- تولید رویداد زنده
- سیستم های نظارت تصویری
- نصب های AV حرفه ای

این مبدل فیبر نوری قابل اعتماد، انتقال ویدیوی HD با کیفیت بالا را تضمین می کند و در عین حال سیگنال را حفظ می کند

یکپارچگی در مسافت های طولانی. فاکتور فرم فشرده آن را به ویژه برای موبایل مناسب می کند

تنظیمات تولید و نصب های ثابت که فضا محدود است.

ویژگی ها

برابرسازی خودکار کابل، که برای تمام نرخ های زیر 1.5 گیگابیت بر ثانیه استفاده می شود (Belden 1694A)

مستقیماً با سیستم های دوربین SDI سازگار است

محدوده دینامیکی فوق العاده نوری و عاری از تنظیم

محدوده دمای فوق العاده گسترده در سطح صنعت (-20℃~+70℃)، سازگار با محیط های مختلف

مدیریت تمام الگوهای پاتولوژیک، انتقال سطح پخش غیر فشرده کاملاً دیجیتال

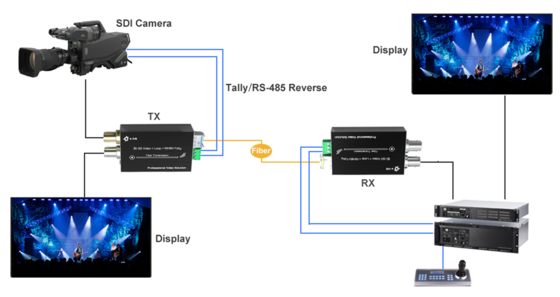

کاربرد

مبدل فیبر کوچک با Tally & Reverse RS485 بر روی خروجی حلقه HD-SDI 0

شاخص های فنی

رابط فیبر نوری
رابط فیبر	Simplex LC
فاصله انتقال	550 متر - 20 کیلومتر
طول موج	1310 نانومتر / 1550 نانومتر
ویدئو
رابط ویدئو	BNC
امپدانس ورودی/خروجی ویدئو	75Ω
ولتاژ ورودی/خروجی ویدئو	معمولی: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp
نرخ بیت ویدئو	حداکثر 1.48 گیگابیت بر ثانیه
بهره دیفرانسیل (10%~90% APL)	<1%
پشتیبانی از فرمت SDI	625/25 PAL
	525/29.97 NTSC, 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
استاندارد SDI ویدئو	270 مگابیت بر ثانیه (SD-SDI)
استاندارد SDI ویدئو	1.485 گیگابیت بر ثانیه (HD-SDI)
داده ها
رابط فیزیکی	ترمینال پیچ استاندارد صنعتی
نوع داده	Tally & Reverse RS485
پشتیبانی از فرکانس/نرخ	حداکثر 115200bps برای RS422 حداکثر 57600bps برای RS485
BER	<10ˉ⁹
برق
آداپتور برق	DC 5V
مصرف برق	<5W
شاخص LED
SDI	ویدئوی SDI
P/T	منبع تغذیه
مکانیکی
ابعاد (LxWxH)	73 x 44 x 17 میلی متر (TX) 73 x 44 x 17 میلی متر (RX) 185 x 132 x 100 میلی متر (بسته)
وزن	75 گرم (TX) 75 گرم (RX) 450 گرم (بسته)
محفظه	محفظه آلومینیومی
گزینه های نصب	رومیزی
محیطی
دمای کار	-20℃~+70℃
دمای ذخیره سازی	-40℃~+80℃
رطوبت کاری	0~95%
MTBF	≥100000 ساعت

اطلاعات سفارش

مدل	شرح
LNK-MHD-1V-MM	مبدل فیبر HD-SDI به فیبر از نوع مینی با Tally & Reverse RS485 و حلقه بیرون، MMF، کانکتور فیبر LC 500 متر، شامل فرستنده و گیرنده، که توسط جفت استفاده می شود
LNK-MHD-1V-20	مبدل فیبر HD-SDI به فیبر از نوع مینی با Tally & Reverse RS485 و حلقه بیرون، SMF، کانکتور فیبر LC 20KM، شامل فرستنده و گیرنده، که توسط جفت استفاده می شود
LNK-MHD-1V-40	مبدل فیبر HD-SDI به فیبر از نوع مینی با Tally & Reverse RS485 و حلقه بیرون، SMF، کانکتور فیبر LC 40KM، شامل فرستنده و گیرنده، که توسط جفت استفاده می شود
