مبدل فیبر به 3G-SDI مینی با تالی و RS485 معکوس از طریق خروجی حلقه 3G/HD-SD

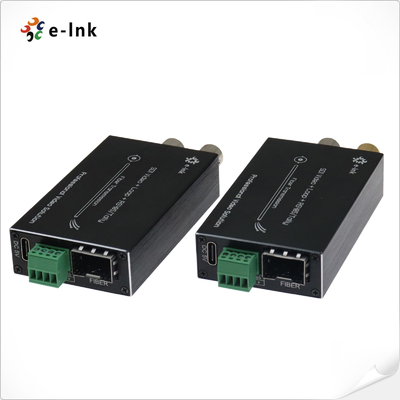

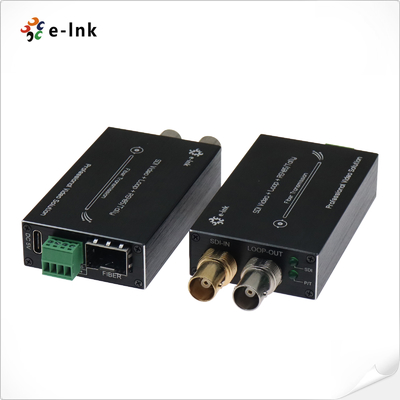

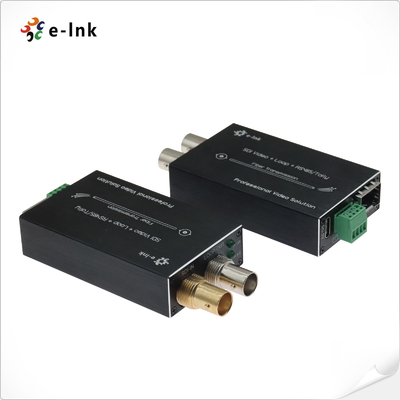

تصویر بزرگ : مبدل فیبر به 3G-SDI مینی با تالی و RS485 معکوس از طریق خروجی حلقه 3G/HD-SD

جزئیات محصول:

محل منبع:	گوانگدونگ
نام تجاری:	E-link
گواهی:	CE FCC RoHS
شماره مدل:	سری LNK-M3G-1V

پرداخت:

مقدار حداقل تعداد سفارش:	1 جفت
قیمت:	negotiable
جزئیات بسته بندی:	SDI به فیبر نوری بسته بندی استاندارد صادرات
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	Western Union، MoneyGram، T/T، Paypal
قابلیت ارائه:	1000PCS/ماه

مخاطب

توضیحات محصول جزئیات

رابط فیبر:	سیمپلکس ال سی	طول موج:	1310 نانومتر/1550 نانومتر
نوع داده:	Tally & Reverse RS485	پوشش:	کیس آلومینیومی
گزینه های نصب:	دسکتاپ	وزن:	75G (TX) 75G (RX) 450G (بسته)
برجسته کردن:	مبدل فیبر RS485 3G-SDI,مبدل 3G-SDI به فیبر,مبدل فیبر Tally 3G-SDI , 3G-SDI to Fiber Converter , Tally 3G-SDI to Fiber Converter

مبدل فیبر 3G-SDI مینی با تالیو RS485 معکوس

بررسی اجمالی

سری LNK-M3G-1V یک مبدل فیبر نوری 3G/HD-SDI فشرده و با کارایی بالا است که طراحی شده است

برای برنامه های پخش حرفه ای و انتقال ویدئو. این موارد را پشتیبانی می کند:

- 1 کانال ویدئوی 3G/HD-SDI (با صدای تعبیه شده)
- سیگنال تالی (برای کنترل دوربین و اینترکام)
- داده های RS485 معکوس (برای ارتباط دو طرفه)

تمام سیگنال ها از طریق یک کابل فیبر نوری واحد منتقل می شوند و از مسافت طولانی، تأخیر کم و

تحویل سیگنال بدون تداخل اطمینان حاصل می شود. خروجی حلقه 3G/HD-SDI محلی امکان نظارت در زمان واقعی را برای سیستم فراهم می کند

تایید.

مجموعه مبدل های فیبر نوری E-link 3G/HD-SDI شامل یک فرستنده و یک گیرنده است،

کاملاً با 1080p و سایر فرمت های استاندارد ویدئویی 3G/HD-SDI سازگار است.

ایده آل برای تولید زنده، پخش و سیستم های AV، این مبدل یک راه حل قابل اعتماد و مقرون به صرفه ارائه می دهد

راه حل برای ویدئوی با کیفیت بالا از طریق فیبر.

ویژگی ها

بازسازی خودکار 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه

تعویض داغ و اتصال داغ

هر کانال شامل 8 کانال صوتی تعبیه شده است

نشانگر وضعیت LED برای نظارت بر شرایط کاری

محدوده دمای فوق العاده گسترده در سطح صنعت (-20 درجه سانتیگراد ~ +70 درجه سانتیگراد)، قابل انطباق با محیط های مختلف

کاربرد

مبدل فیبر به 3G-SDI مینی با تالی و RS485 معکوس از طریق خروجی حلقه 3G/HD-SD 0

شاخص های فنی

رابط فیبر نوری
رابط فیبر	Simplex LC
فاصله انتقال	550 متر - 20 کیلومتر
طول موج	1310 نانومتر / 1550 نانومتر
ویدئو
رابط ویدئو	BNC
امپدانس ورودی/خروجی ویدئو	75Ω
ولتاژ ورودی/خروجی ویدئو	معمولی: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp
نرخ بیت ویدئو	حداکثر 3.2 گیگابیت بر ثانیه
بهره دیفرانسیل (10٪ ~ 90٪ APL)	<1%
پشتیبانی از فرمت SDI	625/25 PAL
	525/29.97 NTSC, 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
استاندارد ویدئویی SDI	270 مگابیت بر ثانیه (SD-SDI)، 1.485 گیگابیت بر ثانیه/M (HD-SDI)
	SMPTE425M 3Gb/s Mapping (3G-SDI)
	رابط سریال SMPTE424M 3Gb/s (3G-SDI)
داده ها
رابط فیزیکی	ترمینال پیچ استاندارد صنعتی
نوع داده	تالی و RS485 معکوس
پشتیبانی از فرکانس/نرخ	حداکثر 115200bps برای RS422 حداکثر 57600bps برای RS485
BER	<10⁻⁹برقآداپتور برق
DC 5V
مصرف برق	<5W
نشانگر LED	SDI
ویدئوی SDI
P/T	منبع تغذیه
مکانیکی	ابعاد (LxWxH)
73 x 44 x 17 میلی متر (TX)
73 x 44 x 17 میلی متر (RX)	185 x 132 x 100 میلی متر (بسته) وزن 75 گرم (TX)
75 گرم (RX)	450 گرم (بسته) محفظه محفظه آلومینیومی
گزینه های نصب	رومیزی
محیطی	دمای کار
-20 درجه سانتیگراد ~ +70 درجه سانتیگراد
دمای ذخیره سازی	-40 درجه سانتیگراد ~ +80 درجه سانتیگراد
رطوبت کاری	0~95%
MTBF	≥100000 ساعت
اطلاعات سفارش	مدل

شرح

LNK-M3	G
-1V-MMمبدل فیبر 3G-SDI مینی با تالی و RS485 معکوس و حلقه خروجی، MMF، کانکتور فیبر LC 500 متر، شامل فرستنده و گیرنده، استفاده شده توسط جفتLNK-M3G-1V-20	مبدل فیبر 3G-SDI مینی با تالی و RS485 معکوس و حلقه خروجی، SMF، کانکتور فیبر LC 20KM، شامل فرستنده و گیرنده، استفاده شده توسط جفت
LNK-M3G-1V-40	مبدل فیبر 3G-SDI مینی با تالی و RS485 معکوس و حلقه خروجی، SMF، کانکتور فیبر LC 40KM، شامل فرستنده و گیرنده، استفاده شده توسط جفت
رابط و LED
