مینی 3G/HD-SDI فرکانس فرکانس فرکانس فرکانس فرکانس فرکانس

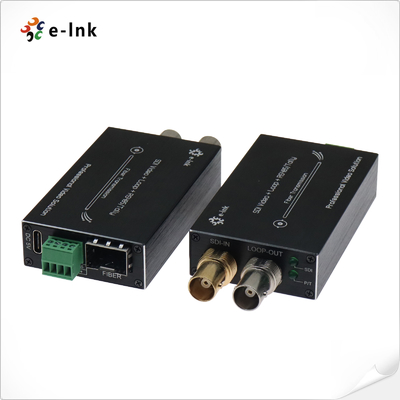

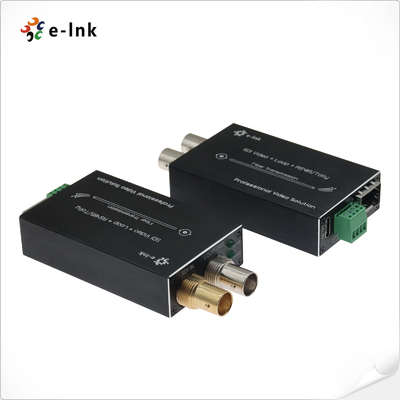

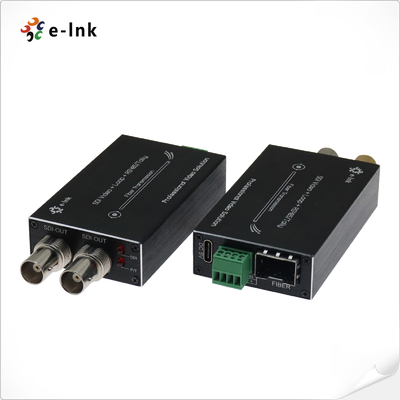

تصویر بزرگ : مینی 3G/HD-SDI فرکانس فرکانس فرکانس فرکانس فرکانس فرکانس

جزئیات محصول:

محل منبع:	چین
نام تجاری:	E-link
گواهی:	CE, RoHS, FCC
شماره مدل:	LNK-M3G-1V

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	negotiated
جزئیات بسته بندی:	بسته صادرات استاندارد مبدل نوری مینی 3G/HD-SDI
زمان تحویل:	2-7 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram، Paypal، کارت اعتباری
قابلیت ارائه:	1000PCS/ماه

مخاطب

توضیحات محصول جزئیات

فاصله انتقال:	550 متر تا 20 کیلومتر	طول موج:	1310 نانومتر/1550 نانومتر
مصرف برق:	<5 وات	ابعاد (LxWxH):	73 × 44 × 17 میلی متر
اداپتور برق:	DC 5V	نوع داده:	Tally & Reverse RS485

مبدل فیبر 3G-SDI مینی با تالی و RS485 معکوس

بررسی اجمالی

مبدل فیبر 3G/HD-SDI مینی از 1 کانال ویدئوی 3G/HD-SDI (با صدای تعبیه شده)، سیگنال تالی و سیگنال RS485 معکوس از طریق فیبر نوری پشتیبانی می کند و می تواند سیگنال مانیتورینگ محلی را از طریق حلقه 3G/HD-SDI خروجی دهد. مبدل فیبر ویدئویی E-link 3G/HD-SDI شامل یک فرستنده و یک گیرنده است که از انتقال سیگنال های 1080P 3G/HD-SDI پشتیبانی می کند.

ویژگی ها

► هر کانال شامل 8 کانال صوتی تعبیه شده است؛

► تعادل کابل خودکار، برای تمام نرخ های زیر 3.2 گیگابیت بر ثانیه (Belden 1694A) استفاده می شود؛

► بازسازی خودکار 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه

► سازگار مستقیم با سیستم های دوربین SDI

► قابلیت انتقال طولانی تا 80 کیلومتر

► تعویض داغ و اتصال داغ؛

► رسیدگی به تمام الگوهای پاتولوژیک، انتقال سطح پخش غیر فشرده کاملاً دیجیتال؛

► نشانگر وضعیت LED برای نظارت بر شرایط کاری؛

► محدوده دینامیکی فوق العاده نوری و عاری از تنظیم؛

► طول موج های CWDM 1470~1610nm اختیاری؛

► محدوده دمای فوق العاده گسترده در سطح صنعت (-20℃~+70℃)، سازگار با محیط های مختلف؛

شاخص های فنی

رابط فیبر نوری
رابط فیبر	Simplex LC
فاصله انتقال	550 متر - 20 کیلومتر
طول موج	1310 نانومتر / 1550 نانومتر
ویدئو
رابط ویدئو	BNC
امپدانس ورودی/خروجی ویدئو	75Ω
ولتاژ ورودی/خروجی ویدئو	معمولی: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp
نرخ بیت ویدئو	حداکثر 3.2 گیگابیت بر ثانیه
بهره دیفرانسیل (10%～90% APL)	<1%
پشتیبانی از فرمت SDI	625/25 PAL
	525/29.97 NTSC, 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
استاندارد SDI ویدئو	270 مگابیت بر ثانیه (SD-SDI)، 1.485 گیگابیت بر ثانیه/M (HD-SDI)
	SMPTE425M3Gb/s Mapping(3G-SDI)
	رابط سریال SMPTE424M 3Gb/s (3G-SDI)
داده
رابط فیزیکی	ترمینال پیچ استاندارد صنعتی
نوع داده	Tally & Reverse RS485
پشتیبانی از فرکانس/نرخ	حداکثر 115200bps برای RS422 حداکثر 57600bps برای RS485
BER	<10ˉ⁹
الکتریکی
آداپتور برق	DC 5V
مصرف برق	<5W
نشانگر LED
SDI	ویدئوی SDI
P/T	منبع تغذیه
مکانیکی
ابعاد (LxWxH)	73 x 44 x 17 میلی متر (TX) 73 x 44 x 17 میلی متر (RX) 185 x 132 x 100 میلی متر (بسته)
وزن	75 گرم (TX) 75 گرم (RX) 450 گرم (بسته)
محفظه	محفظه آلومینیومی
گزینه های نصب	رومیزی
محیطی
دمای کار	-20℃～+70℃
دمای ذخیره سازی	-40℃～+80℃
رطوبت کاری	0~95%
MTBF	≥100000 ساعت

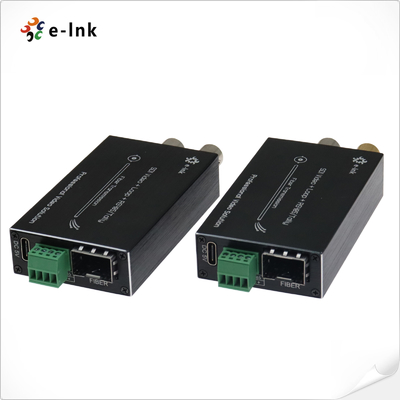

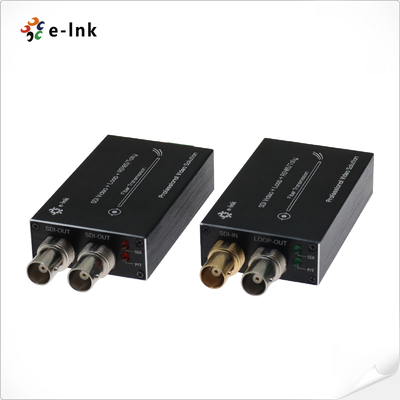

رابط و LED

اطلاعات سفارش

مدل	شرح
LNK-M3G-1V-MM	مینی3G-SDI به مبدل فیبر با Tally & Reverse RS485 و حلقه بیرون، MMF, کانکتور فیبر LC 500 متر, شامل فرستنده و گیرنده، استفاده شده به صورت جفت
LNK-M3G-1V-20	مینی3G-SDI به مبدل فیبر با Tally & Reverse RS485 و حلقه بیرون، SMF, کانکتور فیبر LC 20KM, شامل فرستنده و گیرنده، استفاده شده به صورت جفت
LNK-M3G-1V-40	مینی3G-SDI به مبدل فیبر با Tally & Reverse RS485 و حلقه بیرون، SMF, کانکتور فیبر LC 40KM, شامل فرستنده و گیرنده، استفاده شده به صورت جفت

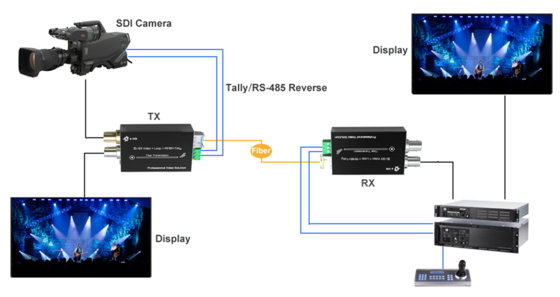

کاربرد

برچسب:
مبدل hd sdi به فیبر نوری,

فرستنده و گیرنده فیبر نوری sdi,

sdi to optical fiber converter
