جزئیات محصول:
پرداخت:
|
| رابط فیبر: | سیمپلکس ال سی | فاصله انتقال: | 550-120 کیلومتر (بستگی به فرستنده گیرنده SFP دارد) |
|---|---|---|---|
| طول موج: | 1310nm /1550nm ((بسته به گیرنده SFP) | وزن حمل و نقل: | 1.1 کیلوگرم / جفت |
| ابعاد (LxWxH): | 166*28*105 میلی متر | دمای کار: | -40℃℃ +80℃ |

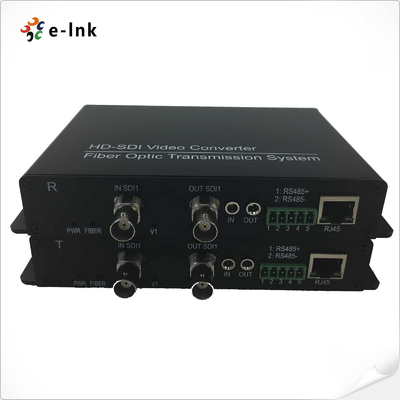

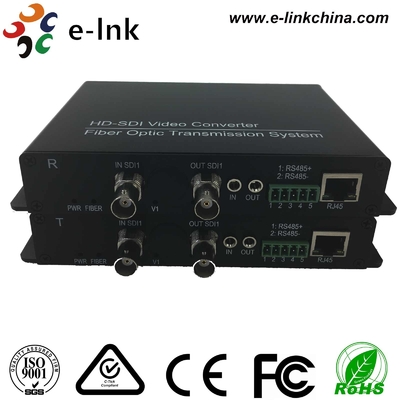

SD/HD/3G-SDI+RS485/RS422/RS232داده ها + 10/100M اترنتفايبر کنورتر
SDI Video SFP ماژول مزایا
دامنه طول موج 1310nm، 1550nm و 16 نوع دیگر طول موج CWDM است (با ITU-T G مطابقت دارد.694.2)
تعادل اتوماتیک کابل، برای تمام نرخ های زیر 3.2 گیگابایت در ثانیه استفاده می شود (Belden 1694A) ؛
- LED حالت نشان می دهد برای نظارت بر شرایط کار
پشتیبانی از بازسازی ویدیو
پشتیبانی از SFP گیرنده گرم وصل شده
حداکثر سرعت کار 3.2Gb/s است.
برای بازیابی ساعت SMPTE 292M (2.9Gb / s).
محصول پلاگ و پلی که اجازه می دهد تا ارسال رابط های ویدئویی دیجیتال خانواده SD-SDI / HD-SDI / 3G-SDI از طریق فیبر تک.
شاخص فنی
فیبرنورپردازیعنوان:
| رابط فیبر | LC ساده |
| فاصله انتقال | 550m-120Km ((به فرستنده SFP بستگی دارد) |
| طول موج | 1310nm /1550nm ((بسته به گیرنده SFP) |
ویدیو
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
استاندارد SDI ویدئو | 270Mbps ((SD-SDI) ، 1.485Gbps/M ((HD-SDI)) |
داده ها
| رابط فیزیکی | ترمینال پیچ استاندارد صنعتی |
| نوع داده | RS485/RS422/RS232/منچستر |
| حمایت از فرکانس/ نرخ | 0~400K bps |
اترنت
| بندر | اتصال 10/100 Base-T، RJ-45 |
| حالت کار | تمام دوپلیکس/نیم دوپلیکس |
| نرخ داده | 10 Mbps و 100 Mbps اترنت (خودکار سازگاری) |
منبع برق
| آداپتور برق | AC 100-240V تا DC 5V 2A |
| مصرف برق | 3W |
| ابعاد اندازه | 166*28*105MM |
| وزن حمل | 1.1 کیلوگرم در هر جفت |
| (آداپتورهای قدرت خارجی و جعبه بسته را شامل شود) | |
محیط زیست
| دمای کار | -40 درجه سانتیگراد ٬ +80 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتیگراد ٫ +85 درجه سانتیگراد |
| رطوبت کاری | 0 تا 95% |
| MTBF | ≥100000 ساعت |
مبدل رسانه ای صنعتی اترنتمرور کلی

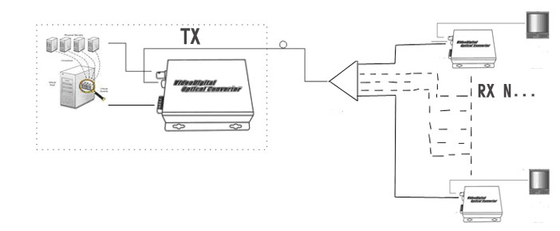

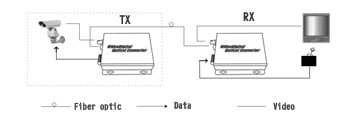

E-link®s SDI SD / HD / 3G تبدیل دیجیتال تصویری اپتیکال با استفاده از تکنولوژی انتقال فیبر نوری گیگابیت تمام دیجیتالی پیشرفته بین المللی.این استانداردها برای انتقال مواد غیر فشرده استفاده می شوند.، سیگنال های ویدیویی دیجیتال بدون رمزگذاری (به صورت اختیاری شامل کد صدا و / یا زمان جاسازی شده) در تجهیزات تلویزیونی؛ آنها همچنین می توانند برای داده های بسته بندی شده استفاده شوند.و حالا با دستگاه های فیبر نوری LNK-HD-SDI شما می توانید این سیگنال ها را در مسافت های طولانی از طریق کابل های فیبر نوری ارسال کنید. سیگنال ویدئویی HD SDI می تواند از طریق یک فیبر واحد با عدم تحریف، انتقال با کیفیت بالا، فاصله طولانی منتقل شود. این سری از ویدیو به کنورتر فیبر دارای عملکرد پایدار است.کیفیت تصویر شفاف، و ثبات بالا با LED وضعیت نشان می دهد در بدن دستگاه. وضعیت کار دستگاه را می توان به صورت بصری مشاهده. در همان زمان، مقدار سوئیچ، ولتاژ،وضعیت کاری و سایر اطلاعات سیگنال مفید را می توان با داده های RS485 کنترل کرد.این باعث می شود دستگاه های ما انعطاف پذیر تر در صورت درخواست مشتریان مختلف است. کاربرد های احتمالی برای این محصول، برای چند نام: سیستم هوشمند نظارت بر ترافیک، سیستم امنیتی،شبکه سازی مدارسنظارت صنعتی (برقی، شیمی، فولاد، نفت، راه آهن و غیره) ، نظارت نظامی (گودام، مرز، نگهبانان و غیره) ، سیستم انتقال برنامه های تلویزیونی، استادیوم (برای ویدیوی زنده HD،انتقال صوتی).
