میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI

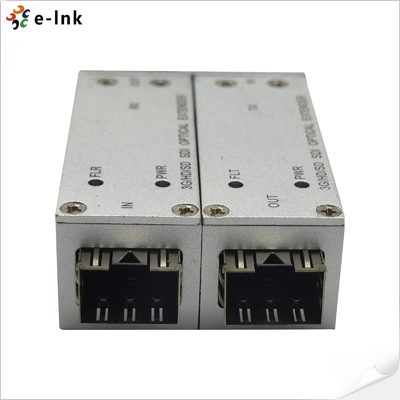

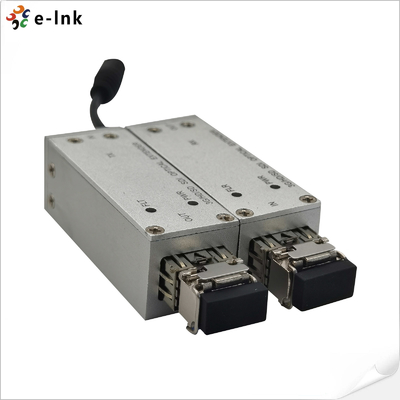

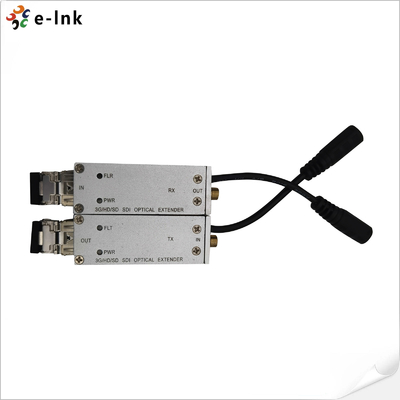

تصویر بزرگ : میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI

جزئیات محصول:

محل منبع:	چین
نام تجاری:	E-link
گواهی:	CE, RoHS, FCC
شماره مدل:	LNK-M3G-SMB1V-20

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	negotiated
جزئیات بسته بندی:	بسته صادرات استاندارد
زمان تحویل:	5-12 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram، Paypal، کارت اعتباری
قابلیت ارائه:	1000PCS/ماه

مخاطب

توضیحات محصول جزئیات

قطعنامه:	10 بیت	سطح سیگنال:	<380mVp-p
طول موج استاندارد SM:	1310 نانومتر، 1550 نانومتر	طول موج CWDM:	1270 ~ 1610 نانومتر، شبکه 20 نانومتری طبق ITU-T
ابعاد (LxWxH):	58 × 21 × 20 میلی متر	دمای کار:	0 درجه سانتی گراد تا 70 درجه سانتی گراد (32 درجه فارنهایت تا 158 درجه فارنهایت)

SMB 3G/HD/SD-SDI Optical Micro-Extender

SDI Video SFP ماژول مزایا

تشخیص خودکار سیگنال 3G-SDI/HD-SDI/SD-SDI، بدون نیاز به انتخاب دستی

فاصله انتقال تا 120 کیلومتر

تکنولوژی CWDM اجازه می دهد تا 16 (((۱۸) کانال برای انتقال بیش از یک فیبر

️ مطابق با SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M، SMPTE344N

مطابقت با DVB-ASI ((EN50083-9)

✓ آموزش مناسب وضعیت LED. شاخص لینک فیبر، قدرت.

صفحه PCB سازگار با محیط زیست است (بدون Pb)

صفحه PCB با طراحی چند لایه ای برای اطمینان از انتقال سیگنال پایدار و قابل اعتماد
SDI Video SFP ماژول شاخص های فنی

ورودی SDI
استاندارد ویدئو	SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI)
استاندارد سیگنال	SD-SDI ((270Mbps) ، HD-SDI ((1.485Gbps) ، 3G-SDI ((2.97Gbps))
مقاومت	75Ω
کانکتور	شرکت های کوچک
خروجی SDI
سطح سیگنال	800mVp-p±10%
زمان افزایش/ افت	<0.8ns
HD-SDI Jitter	< 0.2UI ((134ps) @ 100kHz، < 1.0UI ((673ps) @ 10Hz
SDI Jitter	< 0.2UI ((740ps) @ 10Hz، 0.2UI ((740ps) @ 1kHz
مقاومت	75Ω
کانکتور	شرکت های کوچک
رابط نوری
SFP	LC ساده، 3,125Gbps. فاصله انتقال ≤120km
طول موج استاندارد SM	1310nm، 1550nm
طول موج CWDM	1270 ~ 1610nm، شبکه 20nm با توجه به ITU-T
محدوده دما	0 ~ 70 ̊C
برق
قدرت	5VDC، 1A
مصرف	<5W
شاخص LED
FLT	وضعیت پیوندهای فیبر (پردازنده)
FLR	وضعیت پیوندهای فیبر (مستقبل)
PWR	وضعیت قدرت
ماشین آلات
ابعاد (LxWxH)	۵۸ × ۲۱ × ۲۰ میلی متر
وزن	100 گرم در هر جفت
قفس	کیس آلومینیومی
گزینه های نصب	دسکتاپ

مبدل رسانه ای صنعتی اترنتمرور کلی

سیستم انتقال فیبر نوری LNK-M3G-SMB1V-20 سری 3G-SDI/HD-SDI/SD-SDI micro extender که یک 3G-SDI، HD-SDI،ویدئو دیجیتال با وضوح بالا SD-SDI یا یک جریان DVB-ASI از طریق یک فیبر تک حالت یا چند حالت پشتیبانی از SMPTE424M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI) استانداردها. با تکنولوژی پیشرفته انتقال فیبر نوری دیجیتال، هیچ تعدیلی لازم نیست، آسان برای تنظیم و آسان برای کار است.سری SDI micro extender از منبع تغذیه 5V با مصرف انرژی کم استفاده می کند.

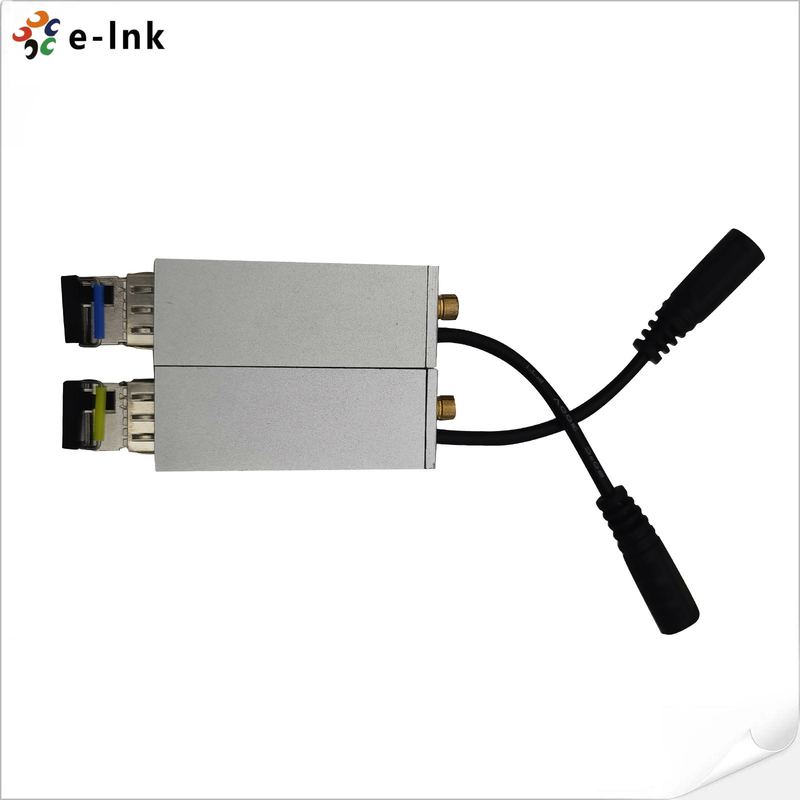

میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI 0
اطلاعات سفارش

مدل	توضیحات
LNK-M3G-SMB1V-20	SMB 3G/HD/SD-SDI Optical Micro-Extender، 1310/1550nm، Simplex LC، Single Mode، 20KM شامل فرستنده و گیرنده، توسط جفت ها استفاده می شود
