جزئیات محصول:
پرداخت:
|
| رابط فیبر: | سیمپلکس ال سی | فاصله انتقال: | 20 کیلومتر |
|---|---|---|---|
| طول موج: | 1310 نانومتر/1550 نانومتر | دمای کار: | -20℃℃+70℃ |
| ابعاد (WxDxH): | 483 × 270 × 45 میلی متر (19 اینچ 1U) | وزن: | 8 کیلوگرم / جفت |
| برجسته کردن: | 3G-SDI از طریق Fiber Extender,8Ch 3G-SDI از طریق Fiber Extender,10G اترنت از طریق فایبر اکستندر,8Ch 3G-SDI over Fiber Extender,10G Ethernet over Fiber Extender |
||

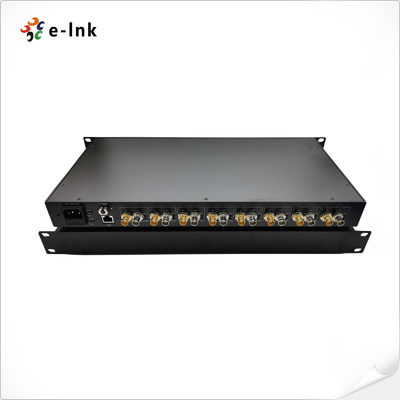

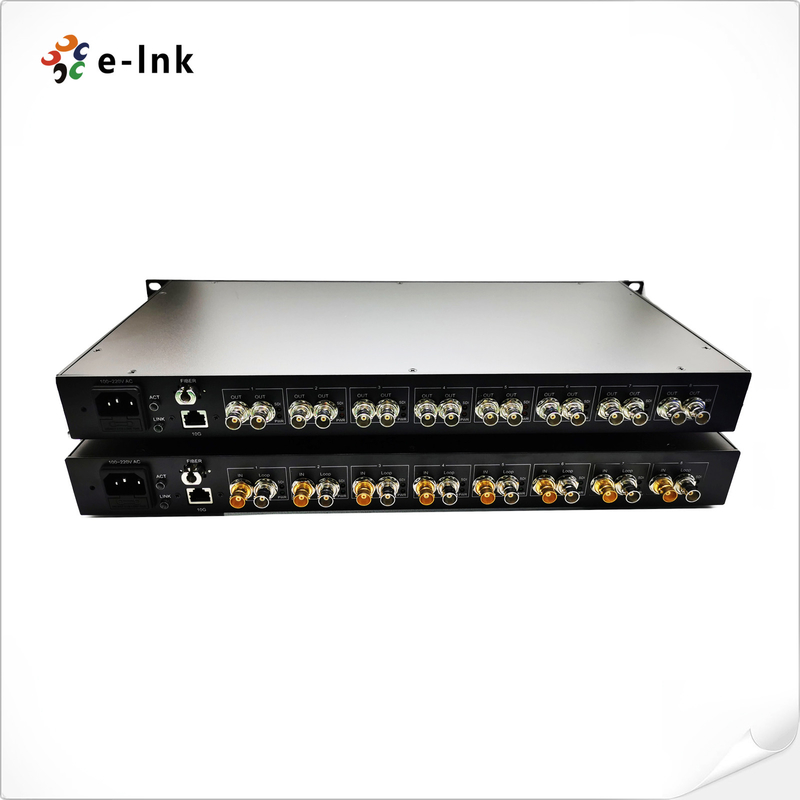

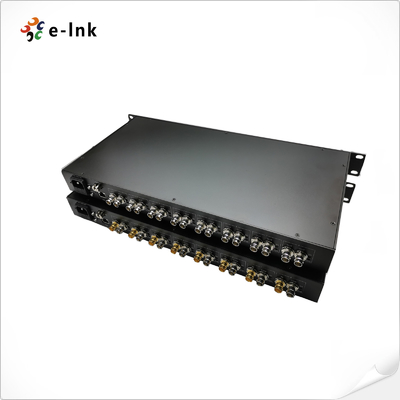

8Ch 3G-SDI + 1Ch 10G اترنت از طریق فایبر استندر
SDI Fiber Extenderمزایا
ویدیو 8Ch 3G-SDI / ASI با صدای جاسازی شده و 10G اترنت در یک فیبر
با HD-SDI، SD-SDI، DVB-AST سازگار است
دامنه پهنای باند از 19.4Mb / s تا 2.97Gb / s
بازیابی ساعت SMPTE 424M (2.97Gb / s)
پشتیبانی از تمام استانداردهای محبوب برای حمل و نقل ویدئویی دیجیتال مانند SMPTE 424M، SMPTE 292M، و SMPTE 259M، SMPTE 297M که به ترتیب در 3G-SDI، HD-SDI، SD-SDI، ASI کار می کنند
سیستم CWDM داخلی، ماژول های SFP برای هر مسیر
پشتیبانی از تعادل اتوماتیک کابل بر اساس نرخ داده های شناسایی شده
شاخص های وضعیت LED پارامترهای حیاتی را کنترل می کنند.
افزونه فیبر SDI شاخص های فنی
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس LC |
| فاصله انتقال | 20 کيلومتر |
| طول موج | 1310nm/1550nm |
| ویدیو | |
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
| استاندارد SDI ویدئو | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s نقشه برداری ((3G-SDI) | |
| SMPTE424M 3Gb / s رابط سریال ((3G-SDI) | |
| ورودی ویدیو | کانال 8 با Loop Out در TX |
| خروجی ویدیو | کانال 8 با Loop Out روی RX |
| اترنت | |
| استانداردها |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10Gbps اترنت کنترل جریان IEEE 802.3x کامل دوگانه |
| رابط | 1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
| حالت کار | به طور پیش فرض مذاکره اتوماتیک |
| برق | |
| قدرت ورودی | 100VAC تا 220VAC |
| مصرف برق | <12W |
| شاخص LED | |
| PWR | منبع برق |
| SDI 1 ~ 8 | سیگنال 3G-SDI |
| ACT | سیگنال اترنت RJ45 |
| لینک | وضعیت لینک |
| ماشین آلات | |
| ابعاد (LxWxH) | 483 x 270 x 45mm (19 اینچ 1U) |
| وزن | 8 کیلوگرم در هر جفت |
| قفس | جعبه فلزی |
| گزینه های نصب | نصب در قفسه |
مبدل رسانه ای صنعتی اترنتمرور کلی

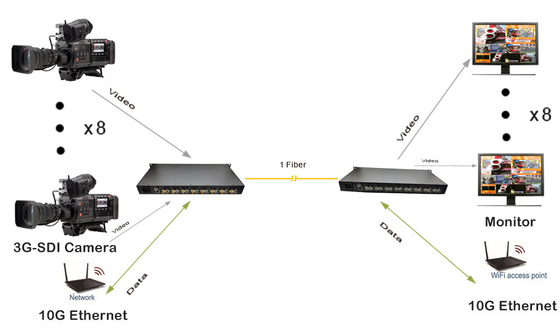

E-link LNK-3G8V10GE 3G-SDI & Ethernet fiber extender انتقال یک کانال 3G-SDI با کانال های IP 10G Ethernet را از طریق کابل های نوری تک حالت فراهم می کند.این SDI و IP به تبدیل فیبر نوری امکان عملکرد نوری بالا و پردازش ویدیو HD در زمان واقعیرابط های IP می توانند به طور چشمگیری مقیاس پذیری و سازگاری با تمام سیستم های شبکه پیشرفته مدرن را افزایش دهند.
از آنجایی که سیگنال های نوری تحت تاثیر نویز الکترومغناطیسی قرار نمی گیرند، LNK-3G8V10GE سیستم شما را قابل اعتماد و امن تر می کند.این یک راه حل خوب برای هر سیستم نظارت HD یا برنامه پخش زنده استهمه چيز در نظر گرفته شدهLNK-3G8V10GE محدودیت های CCTV یا سیستم پخش کواکسی معمولی را به سطح کاملاً جدید می برد و به شما امکان می دهد فاصله انتقال را تا 20 کیلومتر (اختیاری 40/60/80 کیلومتر) افزایش دهید.
اطلاعات سفارش
| مدل | توضیحات |
| LNK-3G8V10GE | 8Ch 3G-SDI فیبر کنورتر با 10G اترنت و حلقه خارج، SMF، LC فیبر کانکتور 20KM، از جمله فرستنده و گیرنده استفاده شده توسط جفت |
