E-link چین شرکت فناوری، با مسئولیت محدود.
|
جزئیات محصول:
پرداخت:
|
| ورودی برق: | DC5V 3A | مصرف برق: | 15 وات |
|---|---|---|---|
| طول موج: | 1310 نانومتر / 1550 نانومتر / CWDM | دمای کار: | -10 درجه سانتی گراد تا +75 درجه سانتی گراد |
| ابعاد (WxDxH): | 172mm*167mm*45mm (LxWxH) | وزن: | 4 کیلوگرم |
| برجسته کردن: | چند لایه ای از فیبر اترنت,مولتی پکسسر فیبر 3G/HD/SD-SDI,مولتی پلکسسر فیبر صوتی,3G/HD/SD-SDI Fiber Multiplexer,Audio Fiber Multiplexer |
||

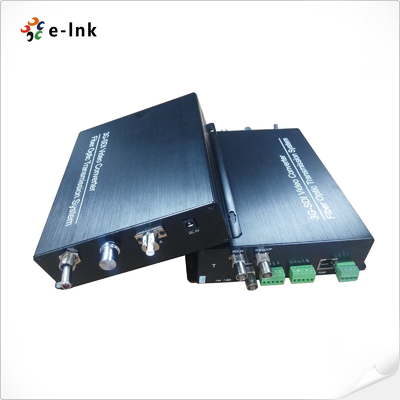

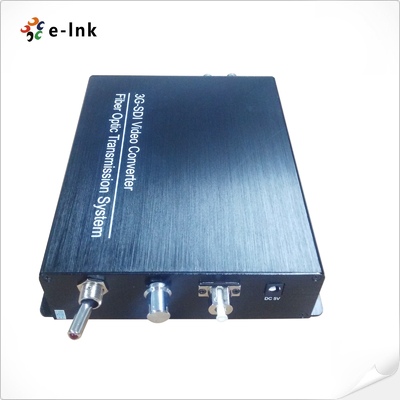

3G/HD/SD-SDI، RS422، صوتی، اترنت، شمارش، اینترکام و بازگشت ویدیو از طریق فیبر چندگانه
SDI Fiber Extenderمزایا
پشتیبانی از SMPTE 3G، HD و نرخ داده SD-SDI
با تمام الگوهای پاتولوژیک کنار بیایید
✓ تعادل خودکار کابل برای اطمینان از یکپارچگی سیگنال
با ريموت و تالي و آديو ((انتر کام) و بازپرداخت ويديو
10/100 اترنت
✓ تعادل خودکار کابل برای اطمینان از یکپارچگی سیگنال
️ قفل مجدد اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s
نوع سیگنال پشتیبانی: 270Mbit/s تا 3Gbit/s مطابق با استانداردهای SMPTE 424M، SMPTE 292M و SMPTE 259M، DVB-ASI
✓ به طور مستقیم با سیستم های دوربین 3G / HD / SD-SDI سازگار است و از پروتکل های داده RS-232 ، RS-422 و RS-485 پشتیبانی می کند
10+ کیلومتر با فیبر تک حالت یا 300 متر با فیبر چند حالت
️ ورودی قدرت بلوک ترمینال، تعویض گرم و وصل کردن گرم
افزونه فیبر SDI شاخص های فنی
| مشخصات عمومی | |
| دمای کار | -10°C تا +75°C |
| دمای ذخیره سازی | -40°C تا 85°C |
| رطوبت | 0 ~ 95% (غیر فشرده سازی) |
| قدرت ورودی | DC5V 3A |
| قدرت خروجی | -6~-1dBm |
| حساسیت Rx | <-18dBm |
| فاصله انتقال | فیبر SM 10+کیلومتر، فیبر MM 300 متر |

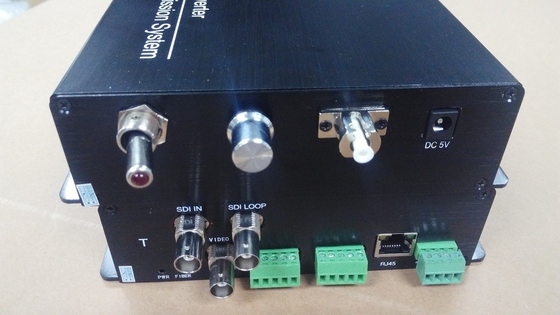

| کانکتور نوری | Dal LC / FC / ST / SC / MX / Lemo / Neutrino (اختیاری) |
| ورودی/خرید SDI | |
| فرمت سیگنال | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| نرخ داده ها | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| تعادل کابل | کابل اتوماتیک EQ (کابل Bel den 1694A) |
| 250m @ 270Mbit/s، 140m @ 1.5Gbit/s، 80m @ 3Gbit/s | |
| رابط SDI | BNC 75 Ohm |
| اينتر کام | |
| آداپتور نوری دوربین | |
| رابط | 4پین XLR ((مرد) /5پین XLR ((زنان) /3.5mm جک هدفون |
| میکروفون | ورودی میکروفون با خاموش کردن و پیشگیری |
| هدفون | با حجم بالا یا پایین |
| صدا | سطح خط تعادل یا عدم تعادل |
| شمارش | |
| آداپتور نوری دوربین | |
| رابط | سر هوا 4 پین یا 3 پین مینی XLR |
| تولید | بسته شدن تماس خشک یا مرطوب +12V |
| روشن: کوتاه یا +12 ولت | |
| خاموش: باز یا 0V | |
| کنترل از راه دور | |
| رابط | بلوک پایانی استاندارد صنعتی |
| داده ها | RS422 / RS232/ RS485 |
| اترنت | |
| بندر | اتصال 10/100 Base-T، RJ-45 |
| حالت کار | تمام دوپلیکس/نیم دوپلیکس |
| نرخ داده | 10 M bps و 100 M bps اترنت (خود سازگاری) |
مبدل رسانه ای صنعتی اترنتمرور کلی

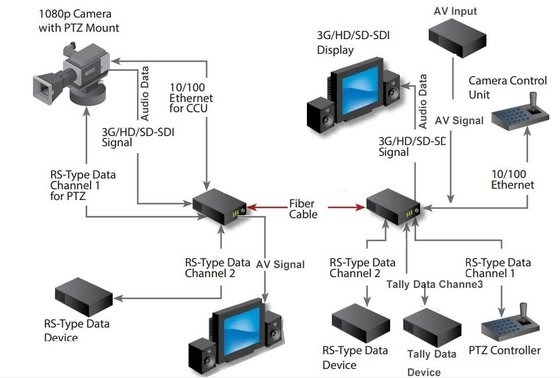

سری LN K-MIDI به شما امکان انتقال 3G، HD یا SD-SDI را مطابق با SMPTE 424M-2006، 292 و 259 با توانایی انتقال 10/100 Base-T Ethernet RS422، Audio، Ethernet، Tally،اینترکام و بازگشت ویدیو از طریق فیبر تک حالت یا چند حالت. تمام کانال های داده به طور همزمان در دسترس هستند. سیستم انتقال یک سیگنال 3G / HD-SDI از دوربین به ایستگاه پایه و یک بازگشت ویدیو (3G / HD-SDI) ، داده های کنترل از راه دور، قفل ژن، اینترکام،شمارشاین سیستم تمام سیگنال های مورد نیاز برای تولید چند دوربین 3G / HD-SDI را بر روی یک کابل فیبر ترکیبی SM / MM یا SMPTE قرار می دهد.اتصال بدون مشکل در هر استودیو یا تولید از راه دور.
