3G HD SD-SDI توسعه دهنده فیبر نوری اتصال SMB Simplex LC 20KM

تصویر بزرگ : 3G HD SD-SDI توسعه دهنده فیبر نوری اتصال SMB Simplex LC 20KM

جزئیات محصول:

محل منبع:	چین
نام تجاری:	E-link
گواهی:	CE,FCC,RoHs
شماره مدل:	LNK-M3G-SMB1V-20

پرداخت:

مقدار حداقل تعداد سفارش:	1 جفت
قیمت:	negotiable
جزئیات بسته بندی:	بسته صادرات استاندارد 3G SDI Fiber Extender
زمان تحویل:	7 روز کاری
شرایط پرداخت:	Western Union، L/C، T/T، MoneyGram
قابلیت ارائه:	2000 جفت در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	توسعه دهنده فیبر نوری SDI	فرمت سیگنال:	3G-SDI / HD-SDI / SD-SDI
اتصال SDI:	Smb	طول موج SM:	1310 نانومتر، 1550 نانومتر
منبع تغذیه:	5VDC 1A	وزن:	100 گرم / جفت
پوشش:	کیس آلومینیومی	دمای کاری:	0 ~ 70 درجه سانتیگراد
ابعاد (LxWxH):	58 × 21 × 20 میلی متر
برجسته کردن:	توسعه دهنده فیبر نوری 3G HD , توسعه دهنده فیبر نوری Simplex LC 20KM

رابط فیبر نوری 3G/HD/SD-SDI SMB رابط Simplex LC 20KM

توسعه دهنده فیبر SDI تک حالتهمزایای

◄ فناوری CWDM که به 16 (18) کانال اجازه می دهد تا از طریق یک فیبر منتقل شوند

► آموزش راحت وضعیت LED.نشانگر پیوند فیبر، قدرت

► برد PCB سازگار با محیط زیست است (بدون سرب)

◄ برد PCB با طراحی چند لایه برای اطمینان از انتقال سیگنال پایدار و قابل اعتماد

گیرنده فرستنده فیبر 3G SDIشاخص های فنی

ورودی SDI
استاندارد ویدئو	SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI)
استاندارد سیگنال	SD-SDI (270 مگابیت در ثانیه)، HD-SDI (1.485 گیگابیت در ثانیه)، 3G-SDI (2.97 گیگابیت در ثانیه)
وضوح	10 بیت
سطح سیگنال	<380mVp-p
امپدانس	75Ω
رابط	SMB
اسخروجی DI
سطح سیگنال	800mVp-p±10%
زمان ظهور/پاییز	<0.8 ثانیه
جیتر HD-SDI	<0.2UI(134ps)@100kHz، <1.0UI(673ps)@10Hz
SDI Jitter	<0.2UI(740ps)@10Hz، 0.2UI(740ps)@1kHz
امپدانس	75Ω
رابط	SMB
رابط نوری
SFP	سیمپلکس LC، 3125 گیگابیت بر ثانیه.فاصله انتقال ≤120km
طول موج استاندارد SM	1310 نانومتر، 1550 نانومتر
طول موج CWDM	1270 ~ 1610 نانومتر، شبکه 20 نانومتری طبق ITU-T
محدوده دما	0 ~ 70 درجه سانتیگراد
برقی
قدرت	5VDC، 1A
مصرف	<5 وات
نشانگر LED
FLT	وضعیت پیوند فیبر (فرستنده)
FLR	وضعیت پیوند فیبر (گیرنده)
PWR	وضعیت قدرت

نمای کلی فرستنده گیرنده فیبر نوری 3G-SDI

سیستم انتقال فیبر نوری میکرو توسعه دهنده سری LNK-M3G-SMB1V20 3G-SDI/HD-SDI/SD-SDI یک ویدیوی دیجیتال با کیفیت بالا 3G-SDI، HD-SDI، SD-SDI یا یک جریان DVB-ASI را از طریق فیبر تک حالته یا چند حالته که از استانداردهای SMPTE424M، SMPTE259M، SMPTE297M، SMPTE310M، و SMPTE305M (SDTI) پشتیبانی می کند.با تکنولوژی پیشرفته انتقال فیبر نوری دیجیتال، نیازی به تنظیم، راه اندازی ساده و عملکرد آسان نیست.سری SDI mini extensioner از منبع تغذیه 5 ولت با مصرف برق کم استفاده می کند.

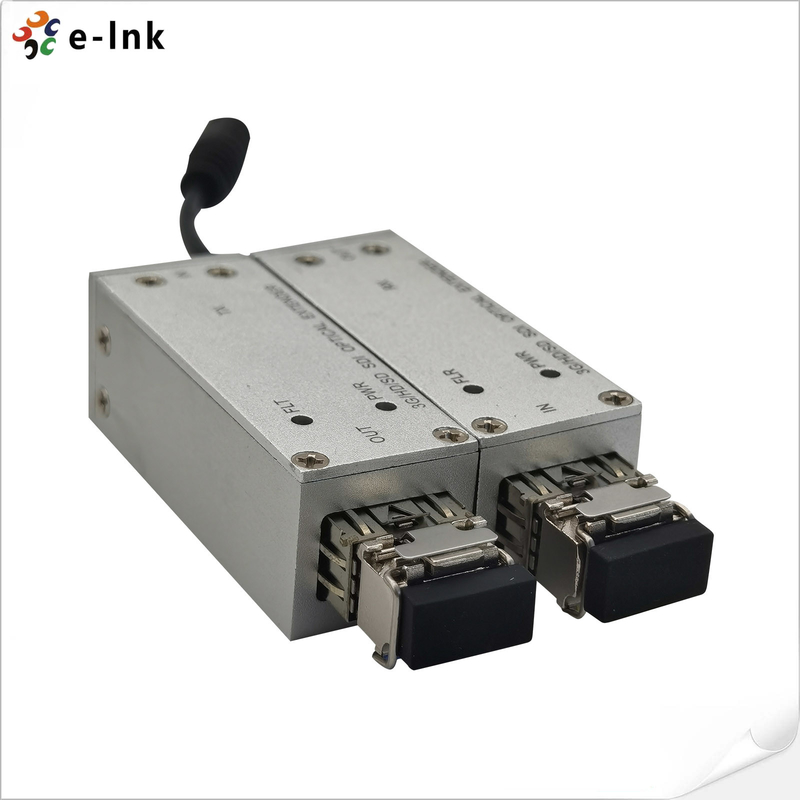

3G HD SD-SDI توسعه دهنده فیبر نوری اتصال SMB Simplex LC 20KM 0

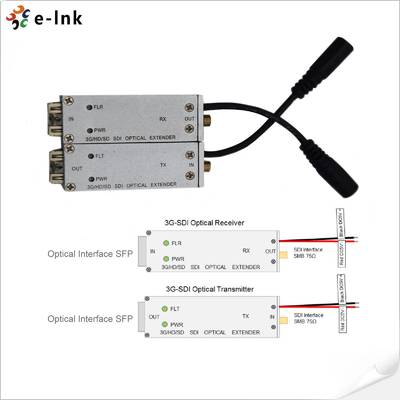

3G HD SD-SDI توسعه دهنده فیبر نوری اتصال SMB Simplex LC 20KM 1

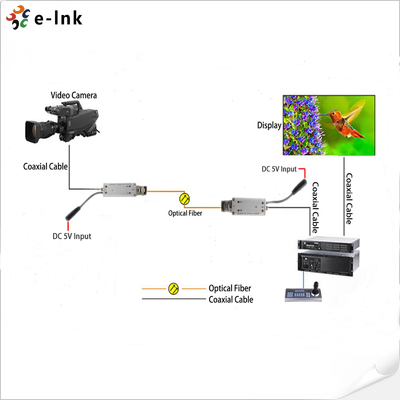

3G HD SD-SDI توسعه دهنده فیبر نوری اتصال SMB Simplex LC 20KM 2

SMB 3G-SDI از طریق فیبر اطلاعات سفارش مبدل

مدل	شرح
LNK-M3G-SMB1V-20	میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI، 1310/1550 نانومتر، Simplex LC، Single Mode، 20 کیلومتر شامل فرستنده و گیرنده، استفاده شده توسط جفت
