جزئیات محصول:
پرداخت:
|
| ورودی: | 2 x 12G-SDI در BNC | فیبر: | فیبر 2 12 12G-SDI 1 * LC |
|---|---|---|---|
| خروجی: | 2x 12G-SDI در BNC | قطعنامه پشتیبانی شده: | HDTV 2160p / 4k @ 120،8k @ 60، 1080P، 1080I، 720P |
| دامنه وضوح: | 2160p / 4k @ 120،8k @ 60Hz | پهنای باند انتقال نوری: | 270MHz 12GHz |
| نوع داده: | RS485 به عقب (اختیاری) | دمای کارکرد: | -40 85 |
| برجسته کردن: | مبدل ویدیویی RS485 SDI Video,مبدل تک فیبر حالت 2W |
||
بررسی اجمالی

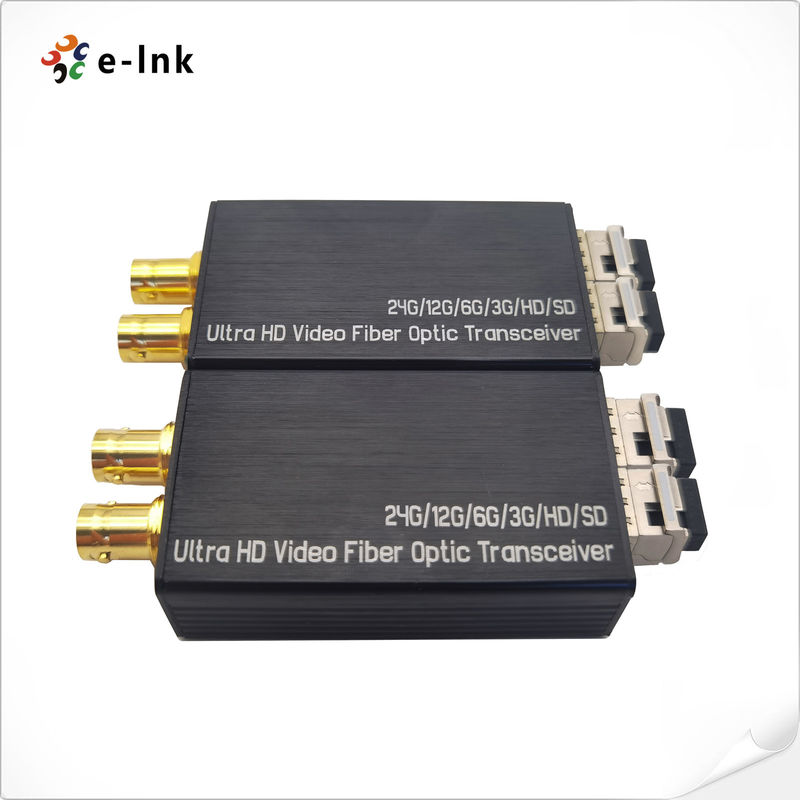

مبدل فیبر سری LNK-M24G-2F1 سری 24G-SDI با پشتیبانی از کانال دو کانال 12G (صوتی تعبیه شده) از طریق کابل فیبر نوری منتقل می شود. تبدیل ویدیو 24G از طریق فیبر شامل یک فرستنده و یک گیرنده برای HDTV 2160p / 4k @ 120،8k @ 60 ، 1080P ، 1080I ، 720P.مبدل فیبر 24G-SDI از انتقال حداکثر 12 گیگابیت در ثانیه فیلم دیجیتال در امکانات پخش تلویزیونی و بین تجهیزات ویدئویی حرفه ای پشتیبانی می کند.
امکانات
► هر کانال SDI شامل صوتی 8 کانال تعبیه شده است
equal تسویه خودکار کابل برای اطمینان از یکپارچگی سیگنال
ports پشتیبانی از SMPTE ST-2083 (24G) ST-2082-1 (12G) ، ST-2081-1 (6G) ، ST-424 (3G) ، ST-292 (HD) و ST-259 (SD)
L قفل یکپارچه قفل قفل به نرخ های SMPTE از 11.88Gbps ، 5.94Gbps ، 2.97Gbps ، 1.485Gbps یا Divide-by-1.001 Subrates و 270 Mbps
► به طور مستقیم با سیستم های دوربین 24G / 12G / 6G / 3G-SDI سازگار است
input ورودی برق بلوک ترمینال برای کاربردهای صنعتی
► پشتیبانی از داغ کردن و وصل کردن داغ
transmission انتقال سطح پخش کامل فشرده سازی دیجیتال کامل.
range محدوده دینامیکی فوق العاده نوری و بدون تنظیم؛
technique روش WDM / CWDM / DWDM فیبر نوری؛
ports پشتیبانی می کند 2160p / 4k @ 120،8k @ 60، 1080P ، 1080I ، 720P.
کاربرد
► تولید فیلم
► پخش
c دوربین فیلمبرداری
► استودیو به استودیو
► تولید پس از تولید
► رویدادهای زنده
نمایشگرهای تصویربرداری پزشکی
► فیلم موبایل
مسیریابی 24G / 12G / 6G / 3G / HD / SD-SDI
CT دوربین مدار بسته 24G / 12G / 6G / 3G / HD / SD-SDI
فهرست های فنی
| قالب ها | پشتیبانی از UHD-2 یا 24G UHD-SDI ، SMPTE ST-2083 (24G) ST-2082-1 (12G) ، ST-2081-1 (6G) ، ST-424 (3G) ، ST-292 (HD) و ST -259 (SD) |
| سازگار | سازگار با DVB-ASI و AES10 (MADI) |
| ورودی | 2 x 12G-SDI در BNC |
| فیبر | فیبر 2 12 12G-SDI 1 * LC |
| خروجی | 2x 12G-SDI در BNC |
| قطعنامه پشتیبانی شده | HDTV 2160p / 4k @ 120،8k @ 60، 1080P، 1080I، 720P |
| دامنه وضوح | 2160p / 4k @ 120،8k @ 60Hz |
| مشخصات کابل ورودی | m70m @ 12G SDI Belden 1694A |
| مشخصات کابل خروجی | m70m @ 12G SDI Belden 1694A |
| نوع داده | Tally عقب (اختیاری) |
| نوع داده | RS485 به عقب (اختیاری) |
| پهنای باند انتقال نوری | 270MHz 12GHz |
| قدرت | 5-15 VDC |
| مصرف برق | 2 W (حداکثر) |
| ابعاد (LxWxH) | 80 40 40 x 20 (میلی متر) |
| دمای ذخیره سازی | -40 80 |
| دمای کارکرد | -40 85 |
ترتیب اطلاعات
| مدل | شرح |
| LNK-M24G-2ف1-20 | مینی 24G-SDI به مبدل فیبر: 2Ch 12G-SDI Video ، اتصالات فیبر 2 * 12G SFP (1 * LC) ، حالت تک ، 20 کیلومتر ، از جمله فرستنده و گیرنده ، که توسط جفت ها استفاده می شود |
تصاویر محصول
