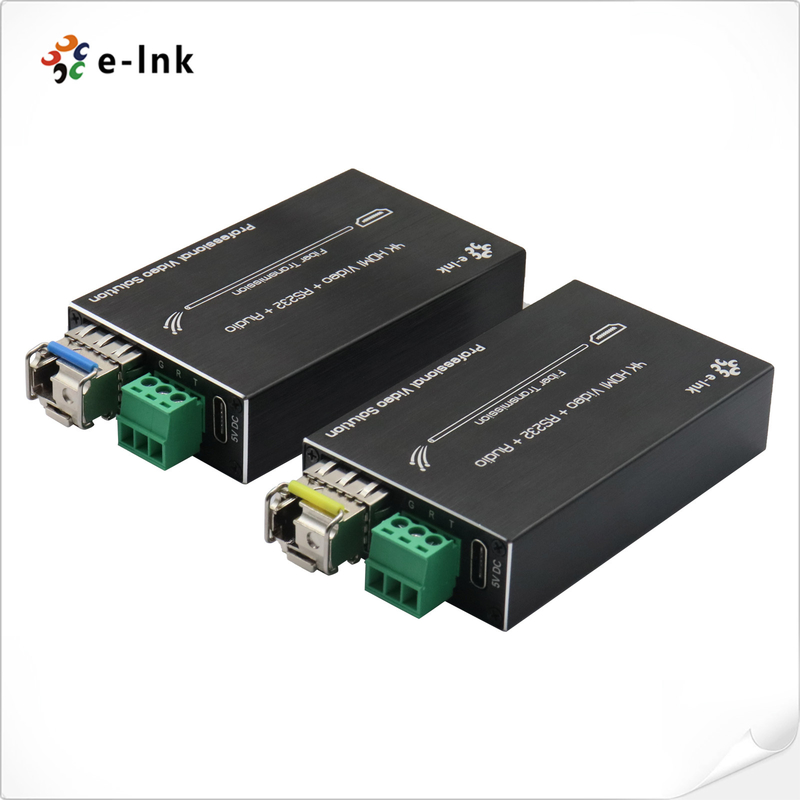

افزایش دهنده فیبر نوری HDMI 4K برای انتقال مسافت طولانی با RS232 و
صدای استریو
بررسی اجمالی
برای افزایش دهنده فیبر نوری HDMI 4K سری LNK-MHRA4K مینی با RS232 و
صوتی امکان انتقال HDMI با مسافت طولانی با عملکرد بالا را از طریق فیبر نوری
با وضوح 4K شفاف فراهم می کند. طراحی شده برای حرفه ای ها سیستم های AV, ارائه می دهد
ویدئوی HDMI 1.4a فشرده نشده و بدون افت که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.داده های RS232 دو طرفهانتقال HDMI 4K، کنترل سریال RS232 و صدای استریو خارجیسیگنال های صوتی استریو
در سراسر لینک های فیبر تا 80 کیلومتر, و از عملکرد
پایدار و بدون تداخل اطمینان حاصل می کند.
با استفاده از انتقال نوری با سرعت بالا 10 گیگابیت بر ثانیه, فرستنده به طور موثر
سیگنال های HDMI و کنترل را به یک جریان داده سریال واحد برای تحویل ایمن و با کیفیت بالا تبدیل می کند،
در حالی که گیرنده آنها را با دقت استثنایی بازیابی می کند. با داشتن مقاومت در برابر EMI/RFI که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.
سازگاری گستردهانتقال HDMI 4K، کنترل سریال RS232 و صدای استریو خارجیقابلیت اطمینان درجه صنعتی, این افزایش دهنده HDMI فشرده بر روی فیبر
اطمینان می دهد هیچ افت سیگنالی حتی در محیط های پر سر و صدای الکتریکی وجود ندارد.
مطابق با استانداردهای زیست محیطی RoHS و تولید بدون سرب,
سری LNK-MHRA4K برای سیستم های علامت گذاری دیجیتال که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.دیوارهای ویدئویی در مقیاس بزرگ که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.کنترل
مراکز که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.نصب های سینمای خانگیانتقال HDMI 4K، کنترل سریال RS232 و صدای استریو خارجیبرنامه های سینمای خانگی که نیاز به
ویدئوی با وضوح فوق العاده بالا و همگام سازی دقیق داده ها در مسافت های طولانی فیبر دارند، ایده آل است.
ویژگی ها
از استانداردهای HDMI 1.4a و HDCP 1.2 پشتیبانی می کند, و از سازگاری یکپارچه با طیف گسترده ای اطمینان حاصل می کند
از دستگاه های منبع و نمایشگر دارای HDMI برای ادغام AV حرفه ای.
انتقال ویدیوی بدون فشرده سازی را در زمان واقعی ارائه می دهد با بدون تاخیر و بدون سیگنال
افت, و کیفیت تصویر 4K شفاف را در سراسر لینک های فیبر گسترده تضمین می کند.
پشتیبانی از سیگنال DDC و HPD داخلی برای ارتباط هوشمند بین منبع و
نمایشگر، حفظ وضوح و تشخیص فرمت دقیق.
انتقال داده نوری با سرعت بالا تا 10.2 گیگابیت بر ثانیه, پهنای باند قابل اعتماد و کارآمد را فراهم می کند
برای برنامه های پخش ویدئو و صدا با وضوح فوق العاده بالا.
انتقال مسافت طولانی تا 80 کیلومتر بر روی فیبر تک حالته, ایده آل برای محیط هایی
که کابل های مبتنی بر مس نمی توانند الزامات فاصله یا تداخل را برآورده کنند.
پشتیبانی از وضوح 4K×2K@60Hz (YUV 4:2:0), ارائه جزئیات واضح، رنگ های زنده و
عملکرد ویدیویی برتر برای استفاده تجاری و صنعتی.
رابط صوتی استریو خارجی یکپارچه, امکان انتقال همزمان
صدای آنالوگ با وفاداری بالا با ویدئوی دیجیتال برای یک تجربه چند رسانه ای کامل.
پشتیبانی از ارتباط سریال RS232, امکان کنترل از راه دور دستگاه، نظارت بر سیستم،
یا اتوماسیون در کنار ویدئوی HDMI از طریق یک لینک فیبر واحد.
طراحی مینی سایز فشرده با نصب و راه اندازی plug-and-play, و استقرار آن را آسان می کند
در برنامه های محدود به فضا مانند اتاق های کنترل، سیستم های جلسه و علامت گذاری.
ایمنی بالا در برابر تداخل EMI و RFI, اطمینان از عملکرد پایدار و بدون نویز در
محیط هایی با اختلالات الکتریکی یا رادیویی بالا.
ساخت بادوام با محدوده دمای عملیاتی گسترده (-10 درجه سانتیگراد تا +50 درجه سانتیگراد), مناسب
برای محیط های داخلی و نیمه صنعتی که نیاز به قابلیت اطمینان 24/7 دارند.
شاخص های فنی
| نوع افزایش دهنده |
فرستنده فیبر برای سیگنال HDMI از طریق کابل فیبر نوری |
| سیگنال های ورودی |
HDMI |
| اتصال دهنده |
نوع HDMI ماده A |
| پشتیبانی از سیگنال |
استاندارد فرمت HDMI 1.4a HDMI و سازگار با HDCP |
| پشتیبانی از ویدئو |
تا 720P/960P/1080p@60Hz, 4K*2K@30Hz |
| پشتیبانی از صدا |
Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
| نمونه برداری فرعی رنگ |
حداکثر 3840*2160@60Hz (4:2:0)
حداکثر 3840*2160@30Hz (4:4:4, 4:2:2)
|
| EDID |
انتقال دو جهته (به جلو + عقب):
پشتیبانی از EDID پویا، Plug & Play، نیازی به یادگیری نیست
انتقال تک جهته (به جلو):
پشتیبانی از یادگیری EDID به صورت دستی
|
| رابط صوتی |
صدای استریو خارجی 3.5 میلی متری |
| RS232 |
ترمینال 3 پین، نرخ باود ≤ 38400 |
| اتصال دهنده فیبر |
SFP/LC |
| پهنای باند10.2 گیگابیت بر ثانیه |
فاصله انتقال |
| 300 متر (روی فیبر OM3) |
تا 80 کیلومتر (روی فیبر تک حالته) |
| دمای عملیاتی |
| -10 تا + 50 درجه سانتیگراد |
دمای ذخیره سازی |
| -20 تا + 80 درجه سانتیگراد |
رطوبت |
| 5٪ تا 90٪ RH (غیر متراکم) |
MTBF |
| 100000 ساعت |
ابعاد (WxDxH) |
| 2.87 x 1.73 x 0.69 اینچ (73x44x17 میلی متر) |
وزن |
| 60 گرم / 0.13 پوند |
منبع تغذیه |
| 5 ولت DC، USB Typ-C |
اتلاف برق |
| <5W |
تاییدیه های ایمنی |
| CE, FCC, Rohs |
اطلاعات سفارش |
مدل
| شرحLNK- |
MHRA4K-M |
| افزایش دهنده فیبر HDMI مینی: سیگنال HDMI 1Ch (4K*2K) + صدای استریو 1Ch + RS232 عقب، فیبر تک حالته، 80 کیلومتر، LC، شامل 1 فرستنده و 1 گیرنده، ورودی برق 5 ولت DC Type-Cافزایش دهنده فیبر HDMI مینی: سیگنال HDMI 1Ch (4K*2K) + صدای استریو 1Ch + RS232 عقب، فیبر چند حالته OM3، 300 متر، LC، شامل 1 فرستنده و 1 گیرنده، ورودی برق 5 ولت DC Type-CLNK- |
MHRA4K-S20 |
| افزایش دهنده فیبر HDMI مینی: سیگنال HDMI 1Ch (4K*2K) + صدای استریو 1Ch + RS232 عقب، فیبر تک حالته، 80 کیلومتر، LC، شامل 1 فرستنده و 1 گیرنده، ورودی برق 5 ولت DC Type-CLNK- |
MHRA4K-S40 |
| افزایش دهنده فیبر HDMI مینی: سیگنال HDMI 1Ch (4K*2K) + صدای استریو 1Ch + RS232 عقب، فیبر تک حالته، 80 کیلومتر، LC، شامل 1 فرستنده و 1 گیرنده، ورودی برق 5 ولت DC Type-CLNK- |
MHRA4K-S80 |
| افزایش دهنده فیبر HDMI مینی: سیگنال HDMI 1Ch (4K*2K) + صدای استریو 1Ch + RS232 عقب، فیبر تک حالته، 80 کیلومتر، LC، شامل 1 فرستنده و 1 گیرنده، ورودی برق 5 ولت DC Type-Cکاربرد |
دستگاه |

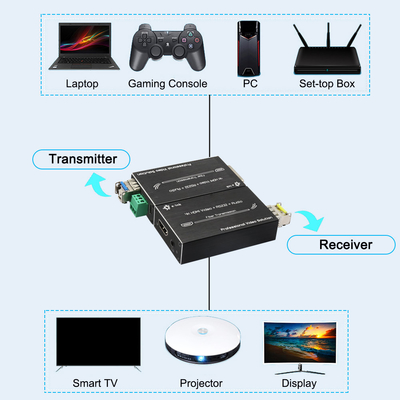

افزایش دهنده فیبر HDMI 4K مینی با RS232 و صدای خارجی
برای انتقال سیگنال HDMI با مسافت طولانی حرفه ای طراحی شده است
جایی که وضوح بالا، یکپارچگی سیگنال و ایمنی الکترومغناطیسی
حیاتی هستند. به طور گسترده در انواع سیستم های ارتباطی تجاری، صنعتی و دولتی
استفاده می شود، ویدئوی 4K فشرده نشده، کنترل RS232 و صدای استریو با کیفیت بالا
را از طریق فیبر نوری تضمین می کند.این دستگاه برای استفاده در
سیستم های نمایشگر صفحه بزرگ
, شبکه های علامت گذاری دیجیتال که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.و که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.
ایده آل است، جایی که داده های ویدئویی و کنترلی در زمان واقعی باید در مسافت های طولانی بدون تاخیر یا افت سیگنال منتقل شوند. همچنین به طور گسترده در
سیستم های کنفرانس ویدئویی
, استودیوهای پخش که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.نصب های سینمای خانگیانتقال HDMI 4K، کنترل سریال RS232 و صدای استریو خارجیشنیداری و تصویری برتر را ارائه می دهد.
در تصویربرداری پزشکی
,
امکانات آموزشی و آموزشی, و که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند., افزایش دهنده از تولید مثل دقیق تصویر و کنترل سیگنال قابل اعتماد اطمینان حاصل می کند, انتقال HDMI 4K، کنترل سریال RS232 و صدای استریو خارجیطراحی فشرده و
معماری plug-and-play آن را به ویژه برای
سیستم های AV نصب شده در رک,
تنظیمات اتوماسیون صنعتی, و زیرساخت های ارتباطی دولتی یا نظامی که در آن عملکرد و قابلیت اطمینان بسیار مهم است، مناسب می کند.
با ادغام انتقال HDMI 4K، کنترل سریال RS232 و صدای استریو خارجی از طریق یک فیبر نوری واحد
, این افزایش دهنده یک راه حل جامع و کارآمد را ارائه می دهد برای
افزایش سیگنال AV با مسافت طولانی, تضمین
ارتباط ایمن، بدون تداخل و در زمان واقعی
در برنامه های کاربردی مهم.
