مبدل رسانه ای مینی صنعتی 10/100/1000Base-T به 1000Base-Xمبدل

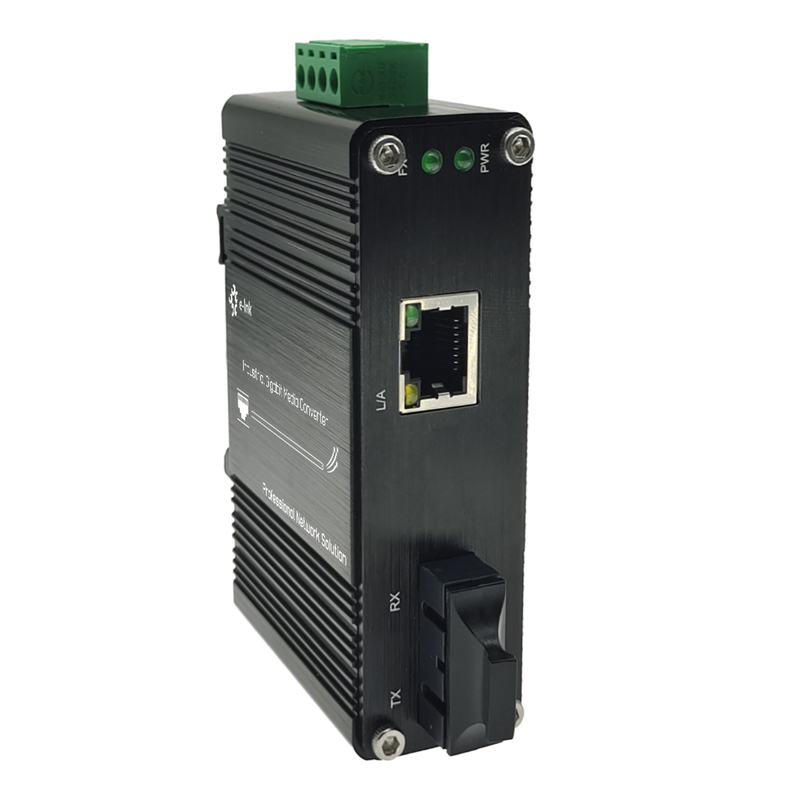

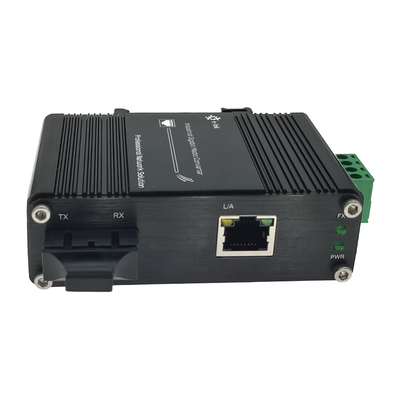

مروری بر مبدل رسانه ای مینی صنعتی
سری LNK-IMC3012مبدل رسانه گیگابیتی صنعتی سری برای تبدیل رسانه ای بین
پورت های مسی10/100/1000BASE-Tو پورت های فیبر1000BASE-Xیک راه حل قابل اعتماد و کارآمد است.
این محصول برای مقاومت در برابر شرایط محیطی چالش برانگیز طراحی شده است.
محفظه آلومینیومی آن به گونه ای مهندسی شده است که بسیار بادوام باشد و در
محدوده دمایی وسیعی از -40 درجه سانتیگراد تا +75 درجه سانتیگرادبه طور قابل اطمینانی کار می کند و آن را برای انواع کاربردهای صنعتی مناسب می کند.
این مبدل رسانه ای سخت شده از هر دو حالتنیمه دوبلکسودوبلکس کاملپشتیبانی می کند و گزینه های فیبر انعطاف پذیری (
100M یا 1000M) را برای سازگاری بیشتر با دستگاه های شبکه فراهم می کند.گزینه های نصب محصول، که شامل ریل DIN و جعبه توزیع می شود، نصب ساده و
ایمن را تضمین می کند. این امر آن را برای استفاده در
اتوماسیون صنعتی،،و
برنامه های شبکه در فضای بازایده آل می کند.
ویژگی های مبدل رسانه ای مینی صنعتی
مبدل رسانه گیگابیتی صنعتی سری LNK-IMC3012 ویژگی هایی را ارائه می دهد:
این دستگاه مجهز به یک پورت اترنت گیگابیتی است که سرعت اتصال10/100/1000BASE-TRJ45 را ارائه می دهد.
دارای MDI/MDI-X خودکار برای اتصال بدون درز است.
پورت 1x Fiber SC - 1000Base-X انتقال فیبر با سرعت بالا و شبکه های از راه دور را تسهیل می کند.
عملکرد شبکه انعطاف پذیر محصول ازدوبلکس کامل/نیمه دوبلکسو مذاکره خودکار
برای ارتباط داده ای بدون درز پشتیبانی می کند.
این محصول از نظر انرژی کارآمد است و با استاندارد اترنت (EEE) کارآمد انرژیIEEE 802.3azمطابقت دارد،
که هدف آن کاهش مصرف انرژی است.
شاخص های LED جامع وضعیت و تشخیص شبکه را در زمان واقعی برای نظارت آسان ارائه می دهند.

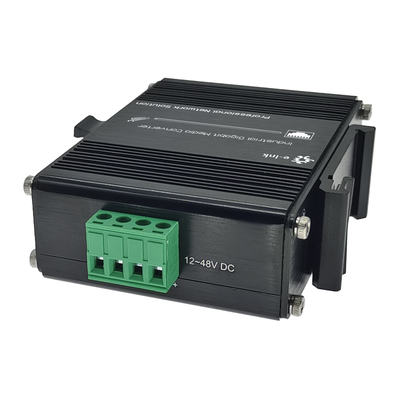

این محصول دارای محدوده ورودی برق وسیعی از12~48VDCاز طریق ترمینال بلوک است که آن را کاملاً مناسب می کند
برای محیط های قدرت صنعتی.
این محصول گزینه های نصب متنوعی را ارائه می دهد و آن را برای طیف وسیعی از انواع نصب مناسب می کند.
با هر دونصب ریل DINونصب دیواریسازگار است و یک راه حل استقرار انعطاف پذیر را تضمین می کند.
این محصول با قابلیت اطمینان درجه صنعتی خود مشخص می شود که با طراحی سخت شده آن مشهود است.
دارای محدوده دمای عملیاتی گسترده ای از-40 درجه سانتیگراد تا +75 درجه سانتیگراد (-40 درجه فارنهایت تا +167 درجه فارنهایت)است که آن را مناسب می کند
برای محیط های سخت.
شاخص های فنی مبدل رسانه ای مینی صنعتی
|
اترنت
|
|
استانداردها:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z1000Base-X
|
|
IEEE 802.3az اترنت کارآمد انرژی (EEE)
|
|
نوع پردازش:
|
ذخیره وارسال
|
|
نرخ فیلتر ارسال:
|
14،880pps (10Mbps)
|
|
148،800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
حافظه بافر بسته:
|
1 مگابیت
|
|
حداکثر طول بسته:
|
9K بایت
|
|
اندازه جدول آدرس
|
2K آدرس MAC
|
|
رابط
|
|
کانکتور:
|
1x RJ45
|
|
پورت نوری:
|
1 x SC1000Base-X
|
|
الکتریکی و مکانیکی
|
|
ورودی برق:
|
12~48VDC, 4-پین ترمینال بلوک
|
|
مصرف برق:
|
3W حداکثر
|
|
شاخص های LED:
|
|
PWR:
|
وضعیت برق
|
|
L/A:
|
وضعیت پیوند داده
|
|
SPD:
|
وضعیت اترنت
|
|
100M/1000M:
|
فیبر LINK وضعیت
|
|
ابعاد (WxDxH):
|
95 x70 x30 میلی متر
|
|
وزن:
|
0.25 کیلوگرم
|
|
محفظه:
|
آلومینیوم محفظه
|
|
گزینه های نصب:
|
ریل DIN / نصب دیواری
|
|
محیطی
|
|
دمای عملیاتی:
|
-40 درجه سانتیگراد تا75درجه سانتیگراد (-40 درجه فارنهایت تا 167درجه فارنهایت)
|
|
دمای ذخیره سازی:
|
-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
|
|
رطوبت نسبی:
|
5٪ تا 95٪ غیر متراکم
|
|
MTBF
|
> 200,000 ساعت
|
|
تاییدیه های نظارتی
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
اطلاعات سفارش مبدل رسانه ای مینی صنعتی
|
مدل
|
شرح
|
|
LNK-IMC3012
|
مبدل رسانه ای مینی صنعتی، 10/100/1000Base-T به 1000Base-SX،چند حالته،550 متر، 850 نانومتر،SC
|
|
LNK-IMC3012-20
|
Mini مبدل رسانه ای صنعتی، 10/100/1000Base-T به 1000Base-LX،تک حالته،20 کیلومتر، 1310 نانومتر،SC
|
|
LNK-IMC3012-S20
|
Mini مبدل رسانه ای صنعتی، 10/100/1000Base-T به 1000Base-BX،تک حالته، فیبر تکی،20 کیلومتر، 1310/1550 نانومتر،SC
|
|
گزینه های نصب
|
► براکت ریل DIN پیش فرض نصب شده است. براکت نصب دیواری گنجانده شده است.
|
|
گزینه های برق
|
►24W/1A24منبع تغذیه VDC. سیم باز برای ترمینال بلوک
|
|
► منبع تغذیه باید جداگانه خریداری شود.
|
