سوئیچ Ethernet سخت شده مدیریت شده با PoE برای شبکه های نظارت صنعتی

► گزینه SFP. لطفاً SFP خود را در صفحه گزینه های SFP ما انتخاب کنید

بررسی اجمالی

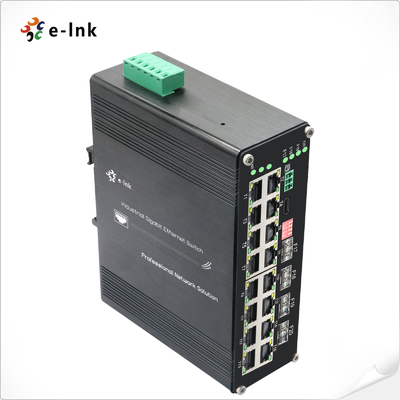

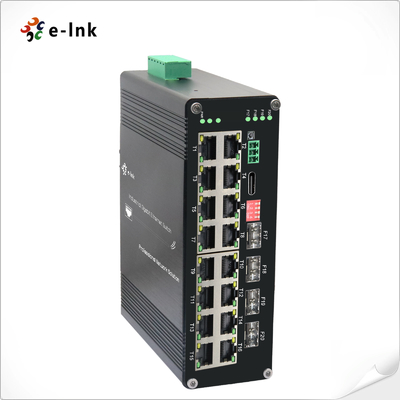

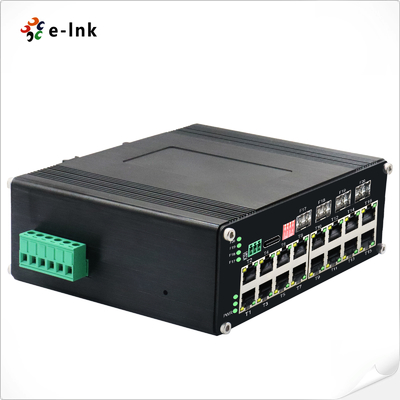

این سوئیچ اترنت مقاوم شده L2+ مدیریت شده مجهز به 16 پورت گیگابیت RJ45 (10/100/1000Base-T) است که از IEEE 802.3at PoE+ و 4 پورت آپلینک گیگابیت SFP (1000Base-X) برای اتصال فیبر پشتیبانی می کند. پورت های RJ45 دارای حالت full/half duplex و خودکار MDI/MDI-X هستند، در حالی که اسلات های SFP از فیبر تک حالته یا چند حالته پشتیبانی می کنند و گزینه های استقرار از راه دور متنوعی را ارائه می دهند.

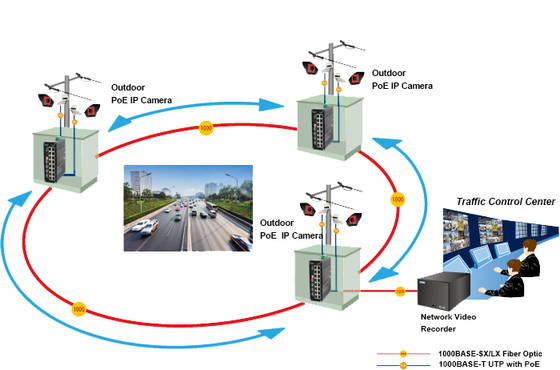

این سوئیچ PoE مدیریت شده که برای محیط های صنعتی و چالش برانگیز طراحی شده است، برق و داده را از طریق یک کابل واحد ارائه می دهد و در نتیجه پیچیدگی نصب برای دوربین های IP، نقاط دسترسی بی سیم و سایر دستگاه های PoE در سایت های از راه دور را کاهش می دهد. مدیریت L2+ پیشرفته این محصول، که شامل VLAN، QoS و ویژگی های امنیتی است، عملکرد شبکه پایدار، کارآمد و ایمن را برای برنامه های کاربردی حیاتی تضمین می کند.

ویژگی ها

► پشتیبانی از 16x10/100/1000Base-T + 4x1000Base-X SFP +

► پورت 10/100/1000 مگابیت بر ثانیه RJ45 از Full/Half-duplex، Auto-negotiation، Auto MDI/MDIX پشتیبانی می کند

► مطابق با IEEE802.3af/at

► سوئیچ DIP از VLAN یک کلیدی، مدیریت حلقه یک کلیدی، تنظیم مجدد PoE و شبکه PoE 250 متری پشتیبانی می کند

► پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به پورت سریال RS232

► فریم جامبو 10K بایت

► IEEE 802.3az اترنت کارآمد انرژی (EEE)

► محفظه آلومینیومی IP40

► از نصب DIN-Rail پشتیبانی می کند

► دمای عملیاتی -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)

شاخص های فنی

اترنت
استانداردها:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
نرخ فوروارد و فیلتر:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
حافظه بافر بسته:	12M بیت
نوع پردازش:	Store-and-Forward
پهنای باند Backplane	110 گیگابیت بر ثانیه
حداکثر طول بسته:	فریم جامبو 10K بایت
اندازه جدول آدرس:	8K آدرس MAC
رابط
کانکتور:	16 x RJ45
RS485:	1 x RS485 (اختیاری)
پورت نوری:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (برای مدیریت)
رابط سریال RS485 (اختیاری)
رابط فیزیکی	ترمینال پیچ 3 پین استاندارد صنعتی
نوع داده	1Ch RS485 دو جهته
سیگنال های RS-485	Data+, Data-, GND
فاصله خط پورت سریال (مس)	1000 متر
نرخ باود	0 ~ 800 کیلوبیت بر ثانیه
PoE (Power over Ethernet)
استاندارد:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
پورت:	RJ45
اختصاص پین برق	4/5(+), 7/8(-)
بودجه PoE:	تا 480 وات بودجه PoE
محیطدمای عملیاتی:
-40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)	دمای ذخیره سازی:
-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)	رطوبت نسبی:
5٪ تا 95٪ غیر متراکم	MTBF
> 200,000 ساعت	الکتریکی و مکانیکی
ورودی برق:

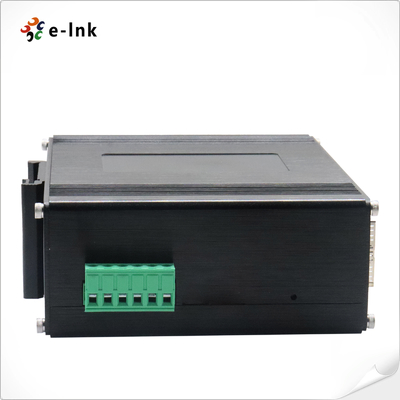

48~57VDC، برق اضافی (بلوک ترمینال 6 پین)	مصرف برق:
حداکثر 8 وات (PoE در حال استفاده	<480W)حفاظت:
اضافه بار ورودی برق:
تنظیم مجدد خودکار	قطبیت معکوس:
موجود	سوئیچ DI
عملکرد سوئیچ DIP 4 رقمیDIP
عملکرد	تنظیمات	SW 1	VLAN
	روشن - فعال	مدیریت زمان	نشانگرهای LED:	PWR:
	روشن - فعال	خاموش - غیرفعال	نشانگرهای LED:	PWR:
	روشن - فعال	خاموش - غیرفعال	نشانگرهای LED:	PWR:
	روشن - فعال	خاموش - غیرفعال	نشانگرهای LED:	PWR:
وضعیت برق
اترنت (برای هر پورت):	Link/Activity
PoE:	وضعیت PoE

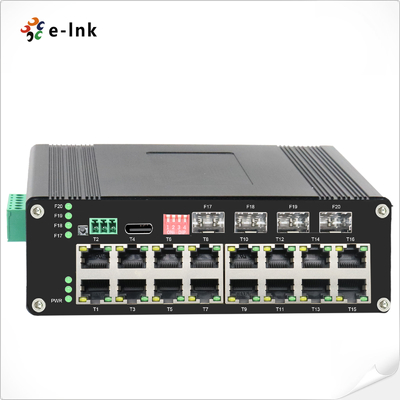

فیبر:	پورت Gigabit SFP: F17~F20
ابعاد (WxDxH):	155 x 115 x 85 میلی متر
وزن:	1.2 کیلوگرم
محفظه:	محفظه آلومینیومی
گزینه های نصب:	نصب DIN-Rail
ویژگی های نرم افزار	پروتکل های افزونگی
پشتیبانی از STP/RSTP/MSTP/ERPSv2، تجمیع لینک
پشتیبانی از چندپخشی	پشتیبانی از IGMP Snooping V1/V2/V3، پشتیبانی از GMRP، GVMP، 802.1Q
VLAN	پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، VLAN دوگانه,
مدیریت زمان	SNTP
QOS	تغییر مسیر مبتنی بر جریان
محدودیت نرخ مبتنی بر جریان	فیلتر بسته مبتنی بر جریان 8*صف خروجی هر پورت 802.1p/DSCP اولویت نگاشت Diff-Serv QoS، علامت گذاری/توضیح اولویت الگوریتم زمانبندی صف (SP، WRR، SP+WRR) ACL صدور ACL مبتنی بر پورت
ACL بر اساس پورت و VLAN	فیلتر بسته L2 تا L4، تطبیق پیام 80 بایت اول. ACL را بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN و غیره ارائه دهید مدیریت PoE محدودیت کل توان منبع تغذیه PoE
تخصیص توان خروجی PoE	پیکربندی اولویت خروجی PoE وضعیت کاری PoE زمانبندی عملیات PoE نگهداری تشخیصی پشتیبانی از port mirroring، Syslog، Ping
عملکرد مدیریت	پشتیبانی از CLI، WEB، SNMPv1/v2/v3، سرور Telnet برای مدیریت، EEE، LLDP، سرور/کلاینت DHCP (IPv4/IPv6)، Cloud/MQTT
مدیریت آلارم	پشتیبانی از خروجی آلارم رله 1 طرفه، RMON، TRAP
امنیت	محافظت از طوفان پخش، HTTPS/SSLv3، AAA & RADIUS، SSH2.0
پشتیبانی از DHCP Snooping، Option 82، دسترسی امنیتی 802.1X,	پشتیبانی از مدیریت سلسله مراتبی کاربر، لیست کنترل دسترسی ACL, پشتیبانی از DDOS، فیلتر/اتصال MAC مبتنی بر پورت، حفره های سیاه MAC، محافظت از منبع IP، ایزوله سازی پورت، محدودیت سرعت پیام ARP ویژگی های پیشرفته لایه 2+ مدیریت IPv4/IPv6
مسیر استاتیک	تاییدیه های نظارتی ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
اطلاعات سفارش
مدل

شرح
