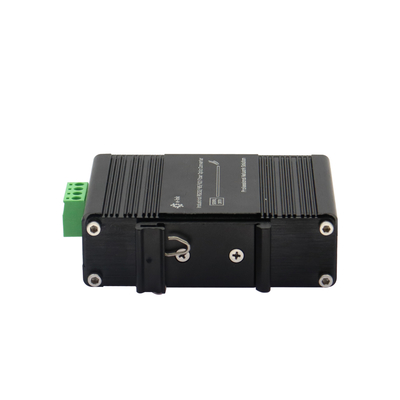

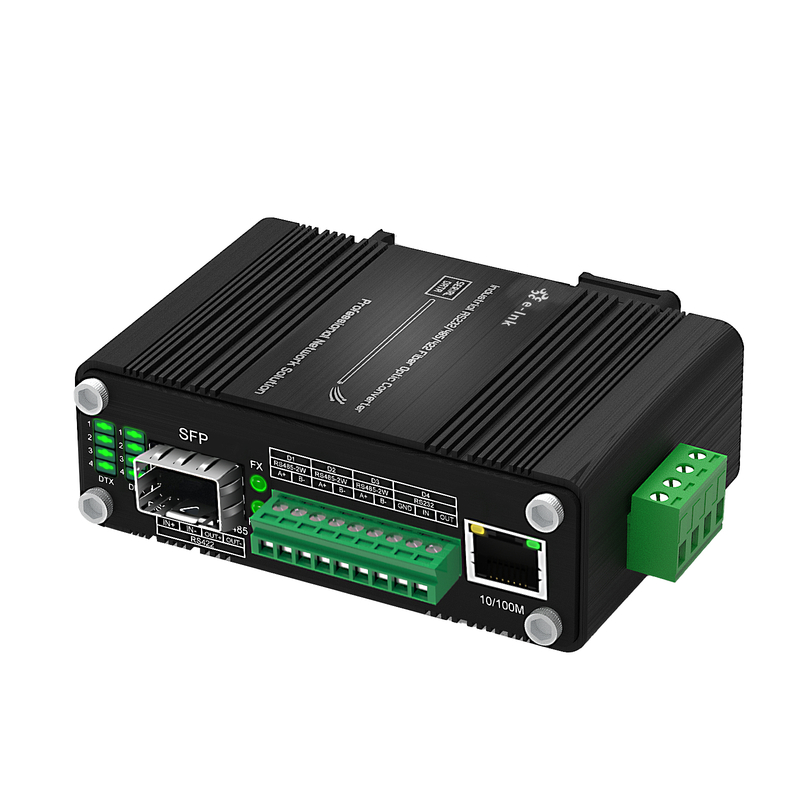

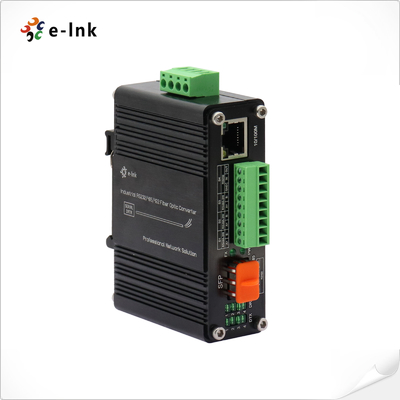

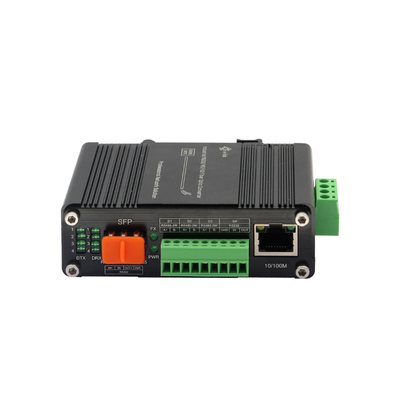

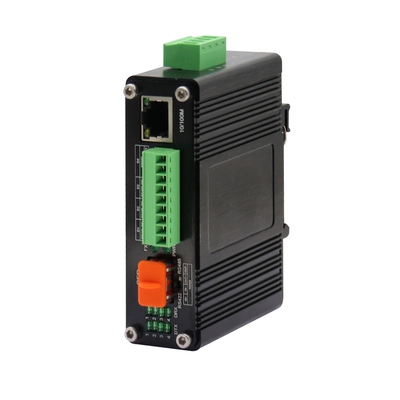

مبدل رسانه اترنت صنعتی به سریال RS232/485/422 SFP، نصب ریلی DIN

تصویر بزرگ : مبدل رسانه اترنت صنعتی به سریال RS232/485/422 SFP، نصب ریلی DIN

جزئیات محصول:

Place of Origin:	China
نام تجاری:	E-link
گواهی:	CE/FCC/Rohs/ISO9001
Model Number:	LNK-IMCRS1100-SFP

پرداخت:

Minimum Order Quantity:	1 PC
قیمت:	negotiable
Packaging Details:	Industrial Ethernet-Serial Media Converter Standard export package
Delivery Time:	3-7 Working days
Payment Terms:	T/T, L/C, Western Union, MoneyGram
Supply Ability:	10000 per Month

مخاطب

توضیحات محصول جزئیات

Standards:	IEEE802.3	Optical Port:	1 x SFP 100Base-FX
Input Power:	12~48VDC, 4-pin terminal block	Dimensions (WxDxH)::	95 x 70 x 30 mm
Weight::	0.25Kg	Mounting Options::	DIN-Rail / Wall-mount

مینی صنعتی 10/100Base-T به 100Base-X SFP فیبر اترنت رسانه تبدیل با 1ChRS232/RS485/RS422

مرور کلی

LNK-IMCRS1100-SFP یک تبدیل رسانه DIN ریل است که از ماژول های SFP خارجی پشتیبانی می کند.

و با استاندارد EN55022 مطابقت دارد. این یک محصول درجه سخت است که دمای کار آن

محدوده -40°C تا +75°C است. LNK-IMCRS1100-SFP از 10/100Base-T و 100Base-X SFP پشتیبانی می کند

و RS232 / RS485 / RS422 داده های سریالی. پورت اترنت هر دو نیمه دوگانه و کامل دوگانه را پشتیبانی می کند

کاربران می توانند از انواع مختلف ماژول های SFP (فایبر تک حالت / چند حالت ، 1/2 هسته) به عنوان

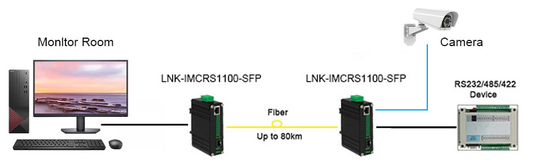

آن را تبدیل یک استاندارد RS232 / RS485 / RS422 سیگنال / RJ45 داده به یک لینک فیبر نوری به عنوان

برای گسترش سیگنال تا 2 کیلومتر در فیبر چند حالت و 80 کیلومتر در فیبر تک حالت.

ویژگی ها

پورت 1 x 10/100BASE-T RJ45 با عملکرد خودکار MDI / MDI-X
1 x پورت SFP، 100 Base-FX
1 x پورت سریال RS232/RS485/RS422
پشتیبانی از Full/Half-duplex، مذاکره خودکار
مطابقت با IEEE 802.3az انرژی کارآمد اترنت (EEE)
شاخص های LED گسترده برای تشخیص شبکه
حفاظت از افزایش و ایستاتیک داخلی
12~48VDC ورودی قدرت بلوک ترمینال
پشتیبانی از نصب DIN-Rail و دیوار
-40°C تا 75°C
(-40 درجه فارنهایت تا 167 درجه فارنهایت) دمای کار

شاخص های فنی

اترنت

استانداردها:

IEEE802.3 10Base-T

IEEE802.3u 100Base-TX/FX

IEEE 802.3az اترنات کارآمد انرژی (EEE)

نوع پردازش:

ذخیره و انتقال

نرخ فیلتر جلو:

14،880pps (10Mbps)

148،800pps (100Mbps)

حافظه بافر بسته:

1 مگابیت

حداکثر طول بسته:

9K بایت

اندازه جدول آدرس

آدرس های 2K MAC

رابط

کانکتور:

1x RJ45

پورت نوری:

1 × SFP 100Base-FX

پورت سریال:

1 x ترمینال صنعتی RS232/RS485/RS422

RS232/RS485/RS422
رابط سریال	ترمینال صنعتی
پورت های سیگنال	1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H را می توان در 1Ch RS422 با سرعت بالا گروه بندی کرد
نرخ بود	RS485/RS422/RS232:4800-460800
استاندارد	EIA /TIA RS232/485/422
فاصله سریال	RS232: 15 متر، RS485/422: 1000 متر
نرخ	حداکثر 2 مگابايت در ثانیه
RS-232	TXD، RXD، GND - دو جهت
RS-485	D+, D-, GND - دو جهت
حفاظت استاتیک	حفاظت از تخلیه ایستاتیک الکتریکی (ESD) 15KV
حفاظت از افزایش	محافظت از 1500W/ ثانیه

برق و مکانیک

قدرت ورودی:

12~48VDC، بلوک پایانی 4 پین

مصرف برق:

3 وات مکس

شاخص های LED:

PWR:

وضعیت قدرت

FX:

وضعیت لینک داده

10/100M:

وضعیت اترنت

DTX 1 2 3 4:

وضعیت داده های سریال

DRX 1 2 3 4

وضعیت داده های سریال

ابعاد (WxDxH):

95 × 70 × 30 میلی متر

وزن:

0.25 کيلوگرم

پوشش:

کیس آلومینیومی

گزینه های نصب:

DIN-Rail / دیوار

محیط زیست

دمای کار:

-40°C تا 75°C (-40°F تا 167°F)

دمای ذخیره سازی:

-40°C تا 85°C (-40°F تا 185°F)

رطوبت نسبی:

۵ تا ۹۵٪ بدون فشرده سازی

MTBF

> 200،000 ساعت

مجوزهای قانونی

ISO9001، CE، FCC، RoHS

SMI:

EN55022:2010+AC: 2011، کلاس A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

استاندارد EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (افزایش)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

اطلاعات سفارش

مدل	توضیحات
LNK-IMCRS1100-SFP	مینی صنعتی 10/100Base-T به 100Base-X SFP فیبر اترنت رسانه تبدیل با 1Ch RS232/RS485/RS422
گزینه های SFP	گزینه SFP. لطفا SFP خود را در صفحه گزینه های SFP (SFP صنعتی) انتخاب کنید.
گزینه های SFP	ماژول SFP باید جداگانه خریداری شود.
گزینه های نصب	► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
گزینه های قدرت	منبع برق 24 ولت / 1A 24VDC. سیم باز برای بلوک ترمینال
گزینه های قدرت	منبع برق باید جداگانه خریداری شود.
