جزئیات محصول:
پرداخت:
|
| رابط فیبر: | سیمپلکس ال سی | فاصله انتقال: | 20 کیلومتر |
|---|---|---|---|
| طول موج: | 1310 نانومتر/1550 نانومتر | دمای کار: | -20℃℃+70℃ |
| اندازه: | رک 19 اینچی 2U | وزن: | 11.5 کیلوگرم / جفت |
| برجسته کردن: | 6Ch 3G-SDI فایبر نوری Extender,2Ch 3G-SDI Fiber Optic Extender,8Ch 3G-SDI فایبر نوری Extender,2Ch 3G-SDI Fiber Optic Extender,8Ch 3G-SDI Fiber Optic Extender |
||

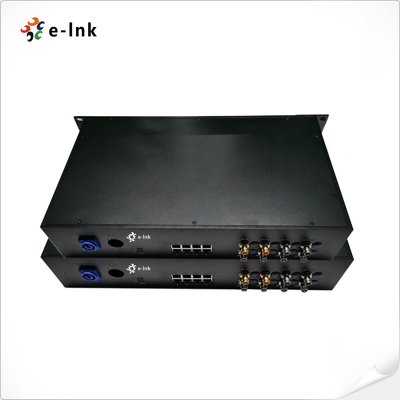

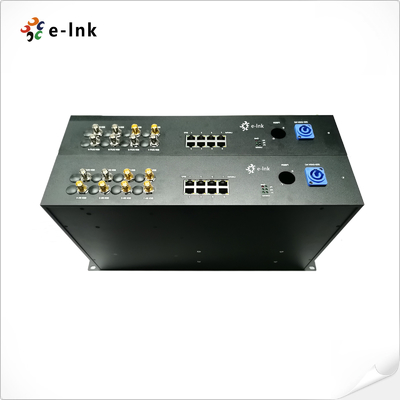

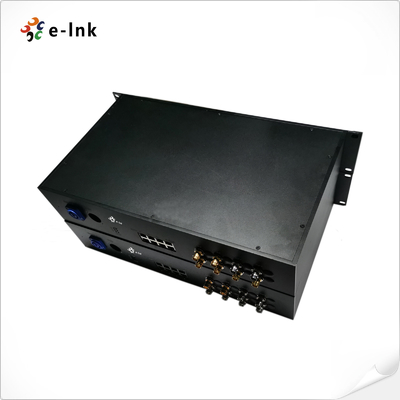

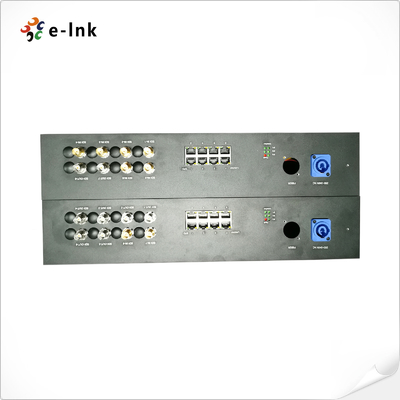

8Ch گیگابit PoE + 6Ch به جلو 3G-SDI + 2Ch به عقب 3G-SDI Fiber Optic Extender
SDI Fiber Extenderمزایا
8Ch گیگابیت PoE + 6Ch جلو 3G-SDI + 2Ch عقب 3G-SDI بر روی فیبر تک
️ سازگار با 3G-SDI، HD-SDI، SD-SDI، DVB-AST
دامنه پهنای باند از 19.4Mb / s تا 2.97Gb / s
بازیابی ساعت SMPTE 424M (2.97Gb / s)
پشتیبانی از تمام استانداردهای محبوب برای حمل و نقل ویدئویی دیجیتال مانند SMPTE 424M، SMPTE 292M، و SMPTE 259M، SMPTE 297M که به ترتیب در 3G-SDI، HD-SDI، SD-SDI، ASI کار می کنند
سیستم CWDM داخلی، ماژول های SFP برای هر مسیر
پشتیبانی از تعادل اتوماتیک کابل بر اساس نرخ داده های شناسایی شده
شاخص های وضعیت LED پارامترهای حیاتی را کنترل می کنند
افزونه فیبر SDI شاخص های فنی
| ویدیو | |
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
| استاندارد SDI ویدئو | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s نقشه برداری ((3G-SDI) | |
| SMPTE424M 3Gb / s رابط سریال ((3G-SDI) | |
| ورودی ویدیو | کانال 6 3G-SDI |
| خروجی ویدیو | 2 کانال 3G-SDI |
| اترنت | |
| استانداردها | IEEE802.3 10Base-T |
| قدرت از طریق اترنت | IEEE 802.3af: PoE 48V DC، حداکثر 15.4 وات، 350mA |
| نرخ تاریخ | 10/100/1000Mpbs |
| کانکتور | 8 × RJ45 |
| حداکثر قدرت در هر پورت | RJ45 پورت 1 ~ پورت 8 (حداقل 30W در هر پورت) |
| برق | |
| قدرت ورودی | 200VAC تا 240VAC |
| مصرف برق | <15W |
| شاخص LED | |
| PWR | منبع برق |
| SDI 1 ~ 8 | سیگنال 3G-SDI |
| ACT | سیگنال اترنت RJ45 |
| لینک | وضعیت لینک |
| ماشین آلات | |
| قفس | جعبه فلزی |
| گزینه های نصب | نصب در قفسه |
مبدل رسانه ای صنعتی اترنتمرور کلی
LNK-3GSDI-6FV2BV8GP از 8Ch Gigabit PoE + 6Ch Forward 3G-SDI + 2Ch Backward 3G-SDI از طریق انتقال فیبر تک پشتیبانی می کند.HD-SDI (1).485Gbps) ، 3G-SDI ((2.97Gbps) از طریق فیبر تک در کیفیت پخش. 8 پورت POE با استاندارد 802.3af / 802.3at با 10/100/1000M اترنت مطابقت دارد. شبکه اتصال یکپارچه ای را فراهم می کند ،و پورت قدرت PoE می تواند به طور خودکار دستگاه های تغذیه شده را که با IEEE802 مطابقت دارند تشخیص دهد و آنها را تغذیه کند.3af / IEEE802.3at استانداردها دستگاه غیر POE به طور هوشمندانه هیچ قدرت را تشخیص نمی دهد و فقط داده ها را انتقال می دهد.
از آنجایی که سیگنال های نوری تحت تاثیر نویز الکترومغناطیسی قرار نمی گیرند، LNK-3GSDI-6FV2BV8GP سیستم شما را قابل اعتماد و امن تر می کند.این یک راه حل خوب برای هر سیستم نظارت HD یا برنامه پخش زنده استهمه چیز در نظر گرفته شده، LNK-3GSDI-6FV2BV8GP محدودیت های CCTV یا سیستم پخش کواکسی معمولی را به سطح کاملا جدید می برد و به شما اجازه می دهد تا فاصله انتقال را تا 20 کیلومتر گسترش دهید.
اطلاعات سفارش
| مدل | توضیحات |
| LNK-3GSDI-6FV2BV8GP | 8Ch گیگابیت PoE + 6Ch جلو 3G-SDI + 2Ch عقب 3G-SDI Fiber Optic Extender، حالت تک، فیبر تک، 20KM، 19 ′′ 2U |
