E-link چین شرکت فناوری، با مسئولیت محدود.
|
جزئیات محصول:
پرداخت:
|
| رابط فیبر: | سیمپلکس ال سی | فاصله انتقال: | 550 متر تا 20 کیلومتر |
|---|---|---|---|
| طول موج: | 1310 نانومتر/1550 نانومتر | دمای کار: | -20℃℃+70℃ |
| ابعاد (WxDxH): | 19 اینچ 1U (483 x 220 x 44.45 میلی‌متر) | وزن: | 7 کیلوگرم / جفت |
| برجسته کردن: | CWDM Extender غیر فشرده شده,3G-SDI بر روی یک فایبر واحد,SDI نصب شده بر روی ریز,3G-SDI Over Single Fiber Extender,Rack-Mountable SDI Over Fiber Extender |
||

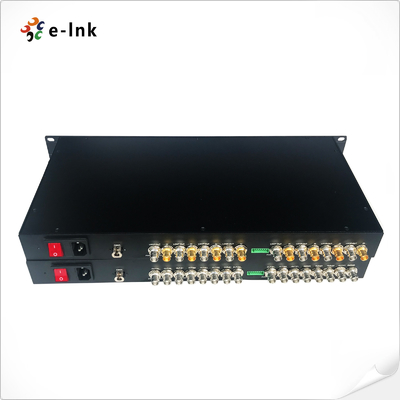

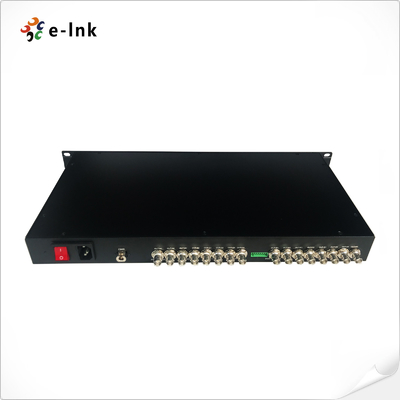

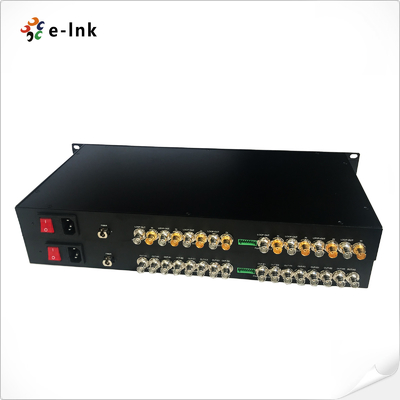

1U SD/HD/3G-SDI 8 کانال قابل نصب در قفسه بر روی یک فایبر CWDM غیر فشرده
DVI Fiber Extenderمزایا
انتقال ویدئویی 8 کانال SD/HD/3G-SDI از طریق فیبر نوری
✓ تعادل خودکار کابل برای اطمینان از یکپارچگی سیگنال
️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ به طور مستقیم با سیستم های دوربین 3G-SDI سازگار است و از پروتکل های داده RS-485 معکوس پشتیبانی می کند
قابلیت انتقال طولانی حداقل 10 کیلومتر (6.2 مایل) ، تا 120 کیلومتر
️ ورودی قدرت بلوک ترمینال برای کاربردهای صنعتی
پشتیبانی از تعویض گرم و وصل کردن گرم
انتقال سطح پخش بدون فشرده سازی کامل دیجیتال
- محدوده پویایی فوق نوری و بدون تنظیم قبل از استفاده
روش WDM/CWDM/DWDM فیبر نوری
شاخص های LED وضعیت در زمان واقعی برای عیب یابی و نظارت
- طیف گسترده ای از دمای سطح صنعتی، سازگار با محیط های مختلف؛
DVI Fiber Extender شاخص های فنی
| ویدیو | |
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| استاندارد SDI ویدئو | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s نقشه برداری ((3G-SDI) | |
| SMPTE424M 3Gb / s رابط سریال ((3G-SDI) | |
| داده ها | |
| رابط فیزیکی | ترمینال پیچ استاندارد صنعتی |
| نوع داده | RS485 عقب |
| حمایت از فرکانس/ نرخ | حداکثر 57600bps برای RS485 |
| BER | <109 |
| برق | |
| آداپتور برق | AC 110 ~ 220V |
| مصرف برق | <15W |
| شاخص LED | |
| SDI A/B/C/D/E/F/G/H | ویدیوی SDI |
| PWR | منبع برق |
| ماشین آلات | |
| ابعاد (LxWxH) | 19 اینچ 1U (483 x 220 x 44.45mm) |
| وزن | 7 کیلوگرم در هر جفت |
| قفس | کیس آلومینیومی |
| گزینه های نصب | رَک ماونت |
| MTBF | ≥100000 ساعت |
مبدل رسانه ای صنعتی اترنتمرور کلی

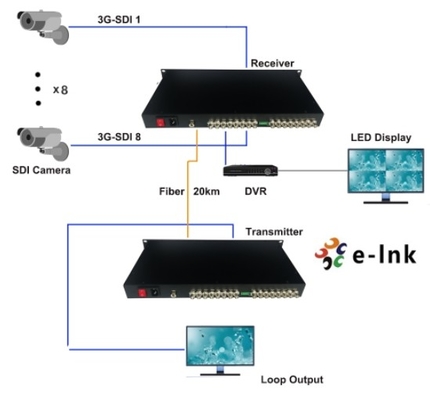

سری LNK-SDI-8V از سیگنال ویدئویی با وضوح بالا استاندارد SD / HD / 3G-SDI 8 کانال پشتیبانی می کند که از طریق کابل فیبر نوری واحد منتقل می شود و سیگنال را به صورت محلی از طریق خروجی حلقه SD / HD / 3G-SDI نظارت می کند.E-link 3G-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G-SDI استE-link SD/HD/3G-SDI Fiber Converters می توانند به طور همزمان 8-Ch SD/HD/3G-SDI Video، 1-Ch Reverse RS-485 داده ها، سیگنال را از طریق یک فیبر نوری منتقل کنند.کیفیت ویدئو تا استاندارد پخش، کیفیت صوتی تا سطح سی دی از فرمت ارتباطات داده RS-485 معکوس پشتیبانی می کند.
اطلاعات سفارش
| مدل | توضیحات |
| LNK-SDI-8V | 19 اینچ 1U 8-Ch HD-SDI Video با Loop-out، 20km، SM، LC، شامل 1 فرستنده و 1 گیرنده، توسط جفت ها استفاده می شود |
| LNK-SDI-8V1R | 19 اینچ 1U 8-Ch HD-SDI Video با Loop-out + 1-Ch RS485 Reverse Data، 20km، SM، LC، از جمله یک فرستنده و یک گیرنده، که توسط جفت ها استفاده می شود |
| LNK-SDI-8V1A | 19 اینچ 1U 8-Ch HD-SDI Video با Loop-out + 1-Ch Forward Audio، 20km، SM، LC، از جمله 1 فرستنده و 1 گیرنده، توسط جفت ها استفاده می شود |
| LNK-3GSDI-8V | 19 اینچ 1U 8-Ch 3G-SDI 1080P ویدیو با Loop-out، 20km، SM، LC، از جمله 1 فرستنده و 1 گیرنده، توسط جفت استفاده می شود |
| LNK-3GSDI-8V1R | 19 اینچ 1U 8-Ch 3G-SDI 1080P ویدئو با Loop-out + 1-Ch RS485 داده های معکوس، 20km، SM، LC، از جمله یک فرستنده و یک گیرنده، توسط جفت ها استفاده می شود |
| LNK-3GSDI-8V1A | 19 اینچ 1U 8-Ch 3G-SDI 1080P ویدیو با Loop-out + 1-Ch Forward Audio، 20km، SM، LC، شامل 1 فرستنده و 1 گیرنده، توسط جفت ها استفاده می شود |
