E-link چین شرکت فناوری، با مسئولیت محدود.
|
جزئیات محصول:
پرداخت:
|
| رابط فیبر: | سیمپلکس ال سی | فاصله انتقال: | 550 متر تا 20 کیلومتر |
|---|---|---|---|
| طول موج: | 1310 نانومتر/1550 نانومتر | دمای کار: | -20℃℃+70℃ |
| ابعاد (WxDxH): | 168*115*28 میلی متر | وزن: | 7 کیلوگرم / جفت |
| برجسته کردن: | 4 کانال 3G-SDI فايبر کنورتر,دو طرفه 3G-SDI فايبر کنورتر |
||

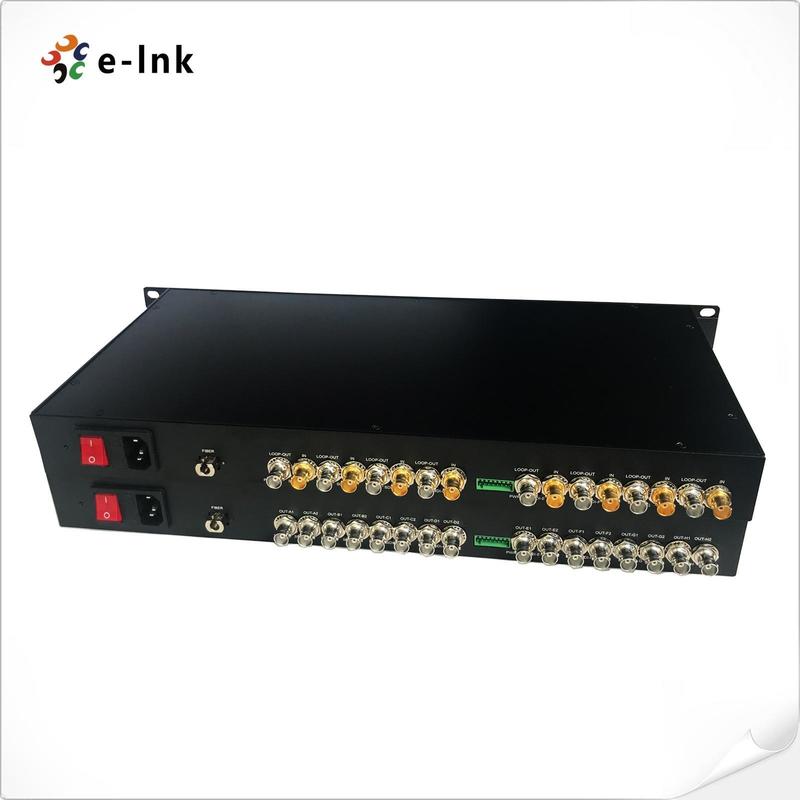

4-کانالدو طرفه 3تبدیل کننده فیبر G-SDI
DVI Fiber Extenderمزایا

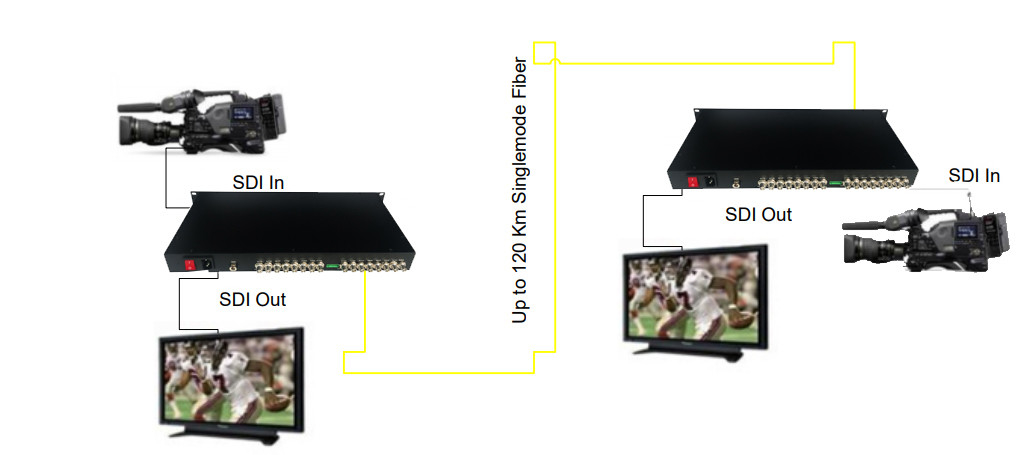

انتقال ویدئویی 3G-SDI دو طرفه 4 کانال از طریق فیبر نوری
✓ تعادل خودکار کابل برای اطمینان از یکپارچگی سیگنال
️ ساعت مجدد اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ به طور مستقیم با سیستم های دوربین 3G-SDI سازگار است و از پروتکل های داده RS-485 معکوس پشتیبانی می کند
✓ قابلیت انتقال طولانی حداقل 10 کیلومتر (6.2 مایل) ، تا 120 کیلومتر
️ ورودی قدرت بلوک ترمینال برای کاربردهای صنعتی
پشتیبانی از تعویض گرم و وصل کردن گرم
انتقال سطح پخش بدون فشرده سازی کامل دیجیتال
- محدوده پویایی فوق نوری و بدون تنظیم قبل از استفاده
روش WDM/CWDM/DWDM فیبر نوری
DVI Fiber Extender شاخص های فنی
| ویدیو | |
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| استاندارد SDI ویدئو | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s نقشه برداری ((3G-SDI) | |
| SMPTE424M 3Gb / s رابط سریال ((3G-SDI) | |
| داده ها | |
| رابط فیزیکی | ترمینال پیچ استاندارد صنعتی |
| نوع داده | RS485 عقب |
| حمایت از فرکانس/ نرخ | حداکثر 57600bps برای RS485 |
| BER | <109 |
| برق | |
| آداپتور برق | AC 110 ~ 220V |
| مصرف برق | <15W |
| شاخص LED | |
| SDI A/B/C/D/E/F/G/H | ویدیوی SDI |
| PWR | منبع برق |
| ماشین آلات | |
| ابعاد (LxWxH) | 19 اینچ 1U (483 x 220 x 44.45mm) |
| وزن | 7 کیلوگرم در هر جفت |
| قفس | کیس آلومینیومی |
| گزینه های نصب | نصب رَک |
| MTBF | ≥100000 ساعت |
مبدل رسانه ای صنعتی اترنتمرور کلی
سری LNK-3GSDI-4BV از سیگنال ویدیویی استاندارد 3G-SDI با وضوح بالا پشتیبانی می کند که از طریق یک کابل فیبر نوری واحد منتقل می شود.و سیگنال را به صورت محلی از طریق خروجی حلقه 3G / HD-SDI نظارت کنیدE-link 3G-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G-SDI است.E-link 3G-SDI Fiber Converters می توانند همزمان ۴-Ch دو طرفه ۳G-SDI Video را انتقال دهند1-Ch Reverse RS-485 داده ها، سیگنال از طریق یک فیبر نوری واحد. کیفیت ویدیو تا استاندارد پخش، کیفیت صوتی تا سطح سی دی پشتیبانی از فرمت ارتباطات داده RS-485 معکوس.
اطلاعات سفارش
| مدل | توضیحات |
| LNK-3GSDI-4BV | 4-Ch ویدیوی دو طرفه 3G-SDI با حلقه خارج، 20km، SM، FC، از جمله 1 فرستنده و 1 گیرنده، توسط جفت استفاده می شود |
| LNK-3GSDI-4BV1R | ویدیوی SDI دو طرفه 4-Ch با حلقه + 1-Ch RS485 داده های معکوس، 20 کیلومتر، SM، FC، از جمله یک فرستنده و یک گیرنده، توسط جفت ها استفاده می شود |
