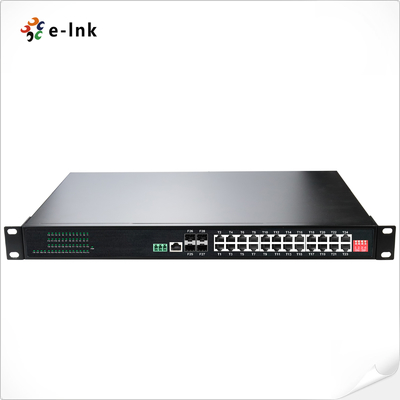

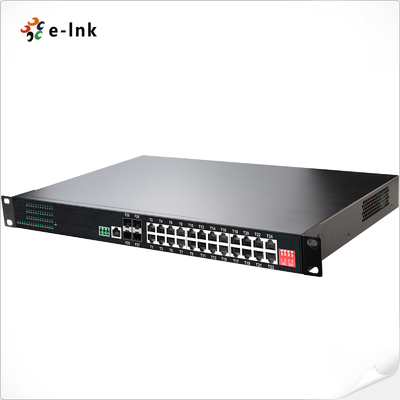

L2+ صنعتیرکسوئیچ اترنت مدیریت شده 24 پورت 10/100/1000T + 4 پورت 1000X SFP
مروری بر سوئیچ اترنت مدیریت شده صنعتی
این ETH-IMC2424M سری یکسوئیچ اترنت L2+ مدیریت شده مقاومرک مونت با
24 پورت 10/100/1000Base-T RJ45 و 4x 1000Base-X اسلات فیبر SFP. طراحی شده
برای محیط های صنعتی، ETH-IMC2424M یکپارچه سازی شبکه قابل اعتماد،
اتصال فیبر انعطاف پذیر (تک حالته و چند حالته) و قابلیت های مدیریت پیشرفته را ارائه می دهد.
طراحی سخت شده و استقرار plug-and-play آن را برای اتصال دستگاه های شبکه
ماننددوربین های IP و نقاط دسترسی بی سیم در شرایط سخت و مکان های دورافتاده ایده آل می کند.
ویژگی های سوئیچ اترنت مدیریت شده صنعتی
►مجهز به24×10/100/1000Base-T RJ45 پورت و 4×1000Base-X اسلات SFP
►پورت های RJ45 از10/100/1000 مگابیت بر ثانیه full/half-duplex، مذاکره خودکار و Auto MDI/MDIX پشتیبانی می کنند
►پورت مدیریت USB-C برای پیکربندی آسان، از بین بردن نیاز به دسترسی سریال RS232
►پشتیبانی می کند10K Jumbo Frames برای انتقال کارآمد داده های با حجم بالا
►مطابق باIEEE 802.3az Energy Efficient Ethernet (EEE)
►مقاوممحفظه آلومینیومی با درجه IP40 برای دوام در محیط های سخت
►سازگار بانصب رک مونت 1U 19” برای استقرار انعطاف پذیر
►محدوده دمای عملیاتی گسترده: دمای ذخیره سازی:
شاخص های فنی سوئیچ اترنت مدیریت شده صنعتی
|
اترنت
|
|
استانداردها:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward & Filtering نرخ:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
حافظه بافر بسته:
|
12M bits
|
|
نوع پردازش:
|
Store-and-Forward
|
|
پهنای باند Backplane
|
110Gbps
|
|
حداکثر طول بسته:
|
10K Bytes Jumbo Frame
|
|
اندازه جدول آدرس:
|
8K آدرس های MAC
|
|
رابط
|
|
کانکتور:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (اختیاری)
|
|
پورت نوری:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (برای مدیریت)
|
|
رابط سریال RS485 (اختیاری)
|
|
رابط فیزیکی
|
ترمینال پیچ 3 پین استاندارد صنعتی
|
|
نوع داده
|
1Ch RS485 دو جهته
|
|
سیگنال های RS-485
|
Data+, Data-, GND
|
|
فاصله خط پورت سریال (مس)
|
1000 متر
|
|
نرخ باود
|
0 ~ 800kbps
|
|
محیطدمای عملیاتی:
|
|
-40°C تا 80°C (-40°F تا 176°F)
|
دمای ذخیره سازی:
|
|
-40°C تا 85°C (-40°F تا 185°F)
|
رطوبت نسبی:
|
|
5% تا 95% غیر متراکم
|
MTBF
|
|
> 200,000 ساعت
|
الکتریکی و مکانیکی
|
|
ورودی برق:
|
|
12~48
|
VDC,: تعویض سه ماهه و گارانتی سه ساله. مصرف برق:
|
|
15W حداکثر.
|
حفاظت:
|
|
اضافه بار ورودی برق:
|
|
تنظیم مجدد خودکار
|
قطبیت معکوس:
|
|
موجود
|
DI
|
|
P Switchسوئیچ DIP 4 رقمی
|
|
عملکردDIPعملکرد
|
تنظیمات
|
SW 1
|
VLAN
|
|
روشن - فعال
|
مدیریت زمان
|
SW 3
|
رزرو شده
|
|
روشن - فعال
|
خاموش - غیرفعال
|
SW 3
|
رزرو شده
|
|
روشن - رزرو شده
|
خاموش - رزرو شده
|
شاخص های LED:
|
PWR:
|
|
روشن - رزرو شده
|
خاموش - رزرو شده
|
شاخص های LED:
|
PWR:
|
|
وضعیت برق
|
|
اترنت (برای هر پورت):
|
Link/Activity
|
|
فیبر
|
:
|
|
پورت Gigabit SFP: F25~F28ابعاد (طول x عرض x ارتفاع):
|
440mm x 300mm x 45mm
|
|
وزن:
|
3.5 کیلوگرم
|
|
محفظه:
|
آلومینیوم
|
|
قاب
|
گزینه های نصب: رک مونت
|
|
ویژگی های نرم افزار
|
پروتکل های افزونگی
|
|
پشتیبانی از STP/RSTP/MSTP/ERPSv2، تجمیع لینک
|
|
پشتیبانی از چندپخشی
|
پشتیبانی از IGMP Snooping V1/V2/V3
|
|
، پشتیبانی از GMRP، GVMP،802.1Q
|
VLAN: تعویض سه ماهه و گارانتی سه ساله.، پشتیبانی از QINQ، VLAN دوگانه،
|
|
مدیریت زمان
|
SNTP: تعویض سه ماهه و گارانتی سه ساله.تغییر مسیر مبتنی بر جریان
|
|
محدودیت نرخ مبتنی بر جریان
|
فیلتر بسته مبتنی بر جریان
|
|
8*صف خروجی هر پورت 802.1p/DSCP اولویت نگاشت
|
Diff-Serv QoS، علامت گذاری/توضیح مجدد اولویت
الگوریتم زمانبندی صف (SP، WRR، SP+WRR)
ACL
صدور ACL مبتنی بر پورت
ACL بر اساس پورت و VLAN
فیلتر بسته L2 تا L4، تطبیق 80 بایت اول پیام.
|
|
ACL را بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN و غیره ارائه دهید
|
نگهداری تشخیصی
پشتیبانی از آینه سازی پورت، Syslog، Ping
عملکرد مدیریت
پشتیبانی از CLI، WEB، SNMPv1/v2/v3، سرور Telnet برای مدیریت، EEE، LLDP، سرور/کلاینت DHCP (IPv4/IPv6)، Cloud/MQTT
|
|
مدیریت آلارم
|
پشتیبانی از خروجی آلارم رله 1 طرفه، RMON، TRAP
|
|
امنیت
|
محافظت از طوفان پخش، HTTPS/SSLv3، AAA & RADIUS، SSH2.0
|
|
پشتیبانی از DHCP Snooping، Option 82
|
، دسترسی امنیتی 802.1X،
|
|
پشتیبانی از مدیریت سلسله مراتبی کاربر، لیست کنترل دسترسی ACL،
|
پشتیبانی از DDOS
، فیلتر/اتصال MAC مبتنی بر پورت، سوراخ های سیاه MAC، محافظت از منبع IP، محدودیت سرعت پیام ARP: تعویض سه ماهه و گارانتی سه ساله.مدیریت IPv4/IPv6
مسیر ثابت
تاییدیه های نظارتی: تعویض سه ماهه و گارانتی سه ساله.EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
EN 61000-3-3: 2013
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
اطلاعات سفارش سوئیچ اترنت مدیریت شده صنعتی
|
|
مدل
|
|
شرح
|
|
ETH-IMC2424M
|
|
سوئیچ اترنت مدیریت شده 24 پورت 10/100/1000T + 4 پورت 1000X SFP L2+ صنعتی
|
|
گزینه های SFP
|
► گزینه SFP. لطفاً SFP خود را در صفحه گزینه های SFP ما انتخاب کنید
|
► ماژول SFP باید جداگانه خریداری شود.
|
گزینه های نصب
|
|
► نصب رک مونت
|
گزینه های برق
|
|
► منبع تغذیه صنعتی. سیم باز برای بلوک ترمینال.
|
► منبع تغذیه باید جداگانه خریداری شود.
|
|
