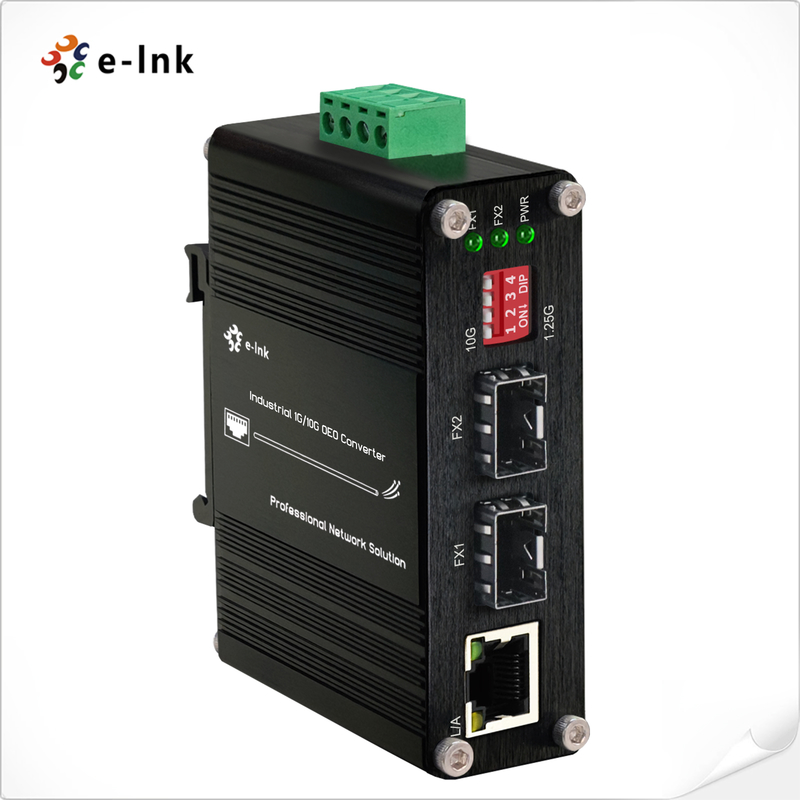

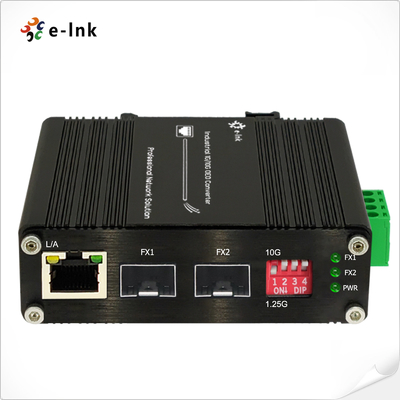

مبدل صنعتی 1G/10G SFP+ به SFP+ OEO (3R Repeater) با عملکرد مبدل رسانه ای 1G Ethernet
صنعتخلاصه ای از OEO Converter
درسری ETH-IMC2402-OEOیکتبدیلگر صنعتی 10G نوری-برقی-نوری (OEO)
طراحی شده برای گسترش شبکه فیبر نوری قوی در محیط های سخت.
دمای مختلف از-40 تا 80 درجه، این واحد به عنوان یک تبدیل کننده رسانه با عملکرد بالا عمل می کند،
تکرارگر، یا بازتولیدگر سیگنال برای انتقال طولانی مدتتا 120 کیلومتر. اين واحد همه کاره از
پروتکل های چندگانه 10Gاز جمله10G اترنت، SDH/SONET STM-64/OC-192 و کانال فیبر 10G.
این باعث می شود آن را ایده آل برای ستون فقرات شبکه دربرنامه های SAN، LAN و MANETH-IMC2402-OEO
ویژگی های انعطاف پذیر تبدیل طول موج نوری(1310 nm، 1550 nm، CWDM، و DWDM)و پیشنهادات
هر دوتبدیل رسانه های فیبر به فیبر و فیبر به مس (1 گیگابایت در ثانیه)همچنین قابلیت loopback دارد.
برای تشخیص پیشرفته طراحی شده برای زیرساخت های حیاتی درمراکز داده، مخابرات
اتاق ها و محیط های صنعتی، ETH-IMC2402-OEO انتقال داده های طولانی و پایدار را تضمین می کند
در شرایط سخت
ویژگی های کنورتر OEO صنعتی
️حمل و نقل شفافبا تأخیر بسیار کم برای انتقال داده های بدون درز
️تابع 3R(بازتولید، تغییر شکل، زمان بندی مجدد) برای تقویت قابل اعتماد سیگنال
️قطعات گرمبا صفحه نمایش LED حالت کامل برای نصب و نظارت آسان
️از طول موج های DWDM/CWDM که توسط ITU تجویز شده پشتیبانی می کندبا عملکرد DDM (مراقبت تشخیصی دیجیتال) یکپارچه
️بازخوردوقاب بزرگپشتیبانی از پیکربندی های شبکه انعطاف پذیر
️سوئیچ DIPبرای انتخاب آسان بین 1.25G و نرخ داده فیبر 10G
️عملکرد متنوعبه عنوان یک کنورتر رسانه ای 1G اترنات هنگامی که با اترنات استفاده می شود
️قاب آلومینیومی IP40 با دوامبرای حفاظت در محیط های صنعتی
️گزینه های نصب انعطاف پذیر: نصب DIN-Rail یا نصب دیواری
️محدوده دمای کار: -40°C تا 80°C (-40°F تا 176°F) برای استفاده در محیط های شدید
صنعتتبدیل کننده OEOشاخص های فنی
|
داده های عملکرد
|
شاخص های فنی
|
|
عملکرد تجهیزات
|
تکرار کننده 3R
|
|
سرعت انتقال
|
10G: 8.5Gb/s-11.7Gb/s
|
|
پروتکل ها
|
8.5G فايبر کانال
SONET OC-192, SDH STM-64 (9.95Gbps)
10G WAN (10Gbps)
10G LAN (10.31Gbps)
OTN OTU-2 (G.709) (10.70Gbps)
10G LAN با کد 255/237 FEC (11.09Gbps)
کانال فیبر 10G (11.32Gbps)
10G POS
|
|
نوع رابط
|
SFP+ به SFP+
|
|
فاصله انتقال
|
ماژول SFP+: تا 80 کیلومتر
|
|
حداکثر بسته
نرخ انتقال
|
14,880۹۵۰/S
|
|
دمای کار
|
-40°C تا 80°C (-40°F تا 176°F)
|
|
دمای ذخیره سازی
|
-40°C تا 85°C (-40°F تا 185°F)
|
|
رطوبت نسبی
|
۵ تا ۹۵٪ بدون فشرده سازی
|
|
MTBF
|
> 200،000 ساعت
|
|
Eمشخصات thernet Media Converter
|
|
Sتاندارها
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z، 1000BASE-SX/LX
IEEE 802.3x کنترل جریان دوگانه کامل
|
|
حالت کار
|
10/100/1000BASE-T تا 1000BASE-SX/LX
|
|
نوع پورت
|
SFP بهRJ45
|
|
کابل های شبکه
|
جفت دوخته شده
10BASE-T: UTP دو جفت دسته 3،4,5، تا 100 متر
100BASE-TX: دو جفت UTP Cat. 5، تا 100m
1000BASE-T: 4 جفت STP Cat 5 تا 100 متر
کابل فیبر نوری
1000BASE-SX:
50/125μm یا 62.5/125μm کابل فیبر چند حالت، تا 220/550m/2km.
1000BASE-LX:
9/125μm کابل تک حالت، ارائه فاصله طولانی برای 10/20/40/80/120km (مختلف در SFP)
|
|
برق و مکانیک
|
|
قدرت ورودی
|
12~48VDC, قدرت اضافی (بلاک ترمینال 6 پین)
|
|
مصرف برق
|
8W حداکثر
|
|
حفاظت
|
|
اضافه بار قدرت ورودی
|
قابل تنظیم مجدد اتوماتیک
|
|
قطب معکوس
|
حال حاضر
|
|
DIP سوئیچ
|
|
سوئیچ ۴ رقمی DIPکار..
|
DIP
|
عملکرد
|
تنظیمات
|
|
SW 1
|
1.25G/10G
|
ON - 1.25 ~ 8.5G
|
OFF - 10.3G یا 14.025G
|
|
SW 2
|
محرمانه
|
در مورد - محفوظ
|
خاموش - محرمانه
|
|
SW 3
|
محرمانه
|
در مورد - محفوظ
|
خاموش - محرمانه
|
|
SW 4
|
محرمانه
|
در مورد - محفوظ
|
خاموش - محرمانه
|
|
شاخص های LED:
|
|
PWR
|
وضعیت قدرت
|
|
FX1
|
پورت SFP-1
|
|
FX2
|
پورت SFP-2
|
|
L/A
|
TP LINK/ACT
|
|
ابعاد (WxDxH)
|
95 × 70 × 30 میلی متر
|
|
وزن
|
0.25کیلوگرم
|
|
قفس
|
آلومینیوم پرونده
|
|
گزینه های نصب:
|
نصب DIN-Rail
|
|
مجوزهای قانونی
|
|
ISO9001، CE، RoHS، FCC
|
|
EN55022:2010+AC: 2011، کلاس A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
استاندارد EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (افزایش)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
اطلاعات سفارش OEO صنعتی
|
مدل
|
توضیحات
|
|
ETH-IMC2402-OEO
|
تبدیل کننده OEO صنعتی 1G/10G SFP+ به SFP+ (3R Repeater) با 1G تابع مبدل رسانه ای اترنت
|
|
گزینه های SFP
|
گزینه SFP. لطفاً گزینه SFP خود را در صفحه گزینه های SFP انتخاب کنید
|
|
ماژول SFP باید جداگانه خریداری شود.
|
|
گزینه های نصب
|
️ نصب دایره ی پیش فرض DIN-Rail
|
|
گزینه های قدرت
|
منبع برق DIN-Rail سیم باز برای بلوک ترمینال
|
|
منبع برق باید جداگانه خریداری شود.
|
کاربرد تبدیل کننده OEO صنعتی
درخواست 1 ((1G/10G OEO Converter):
کاربرد 2 (عمل به عنوان تبدیل کننده رسانه فیبر به مس):
سیاست پس از فروش و ضمانت
از:خدمات مشتری آنلاینوخدمات مشتری تلفنی، فراهم کردنمشاوره محصول,
پشتیبانی فنی از راه دور,خدمات نگهداری و پذیرش.
سیاست خدمات: سه ماه تعویض و سه سال گارانتی
جایگزین کردن: در عرض سه ماه از خرید یک سری محصولات، پس از آزمایش خرابی محصول
توسط تکنسین ها و آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، خریدار می تواند به طور مستقیم
برای جایگزینی همان نوع محصولات به نقطه خرید بروید.یا یک محصول با عملکرد قابل مقایسه.
اگر هیچ مشکلی در آزمایش محصول وجود نداشته باشد، نمونه اصلی بازگردانده می شود.
تضمین: آسیب های ناشی از انسان ناشی از بلایای غیر طبیعی، دوره گارانتی رایگان شرکت ما 1 سال است.
[حالات زیر در محدوده ی جایگزینی و نگهداری رایگان قرار نمی گیرند]
1آسیب ناشی از کار و نگهداری که مطابق با دستورالعمل در دستورالعمل محصول نیست.
2آسیب ناشی از عوامل انسانی، مانند ولتاژ ورودی نامناسب، مصرف آب و شکستن.
3آسیب به محصولات ناشی از بلایای طبیعی مانند برق، زلزله، آتش سوزی و غیره
3.تغییر غیر مجاز تنظیمات ذاتی یا تعمیر بدون اجازه شرکت
4محصولات خارج از محدوده نگهداری رایگان
5آسیب ناشی از حمل و نقل، بارگذاری و تخلیه در طول تعمیرات ارسال شده توسط مشتریان.
6.کد بار یا مدل محصول در کارت گارانتی محصول با خود محصول مطابقت ندارد.
7خرابی یا آسیب ناشی از مشکلات دیگر غیر محصول مانند طراحی، فناوری، تولید و کیفیت.
