مبدل رسانه صنعتی مینی 10G/5G/2.5G/1G/100M802.3at به مبدل رسانه SFP+ 10GBASE-X
مروری بر مبدل رسانه صنعتی مینی

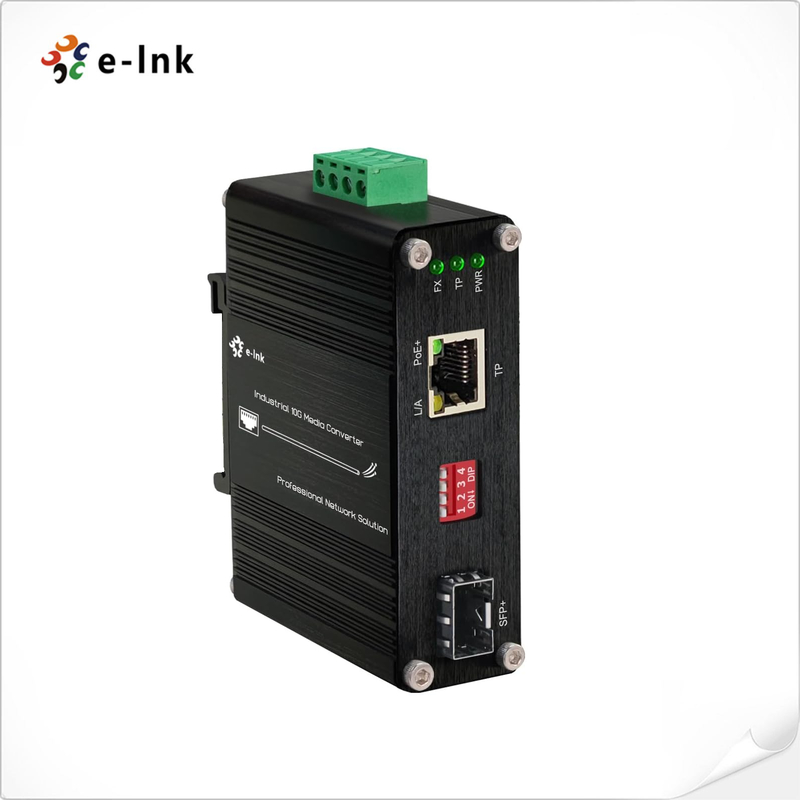

The LNK-IMC10GP60-SFP+ یک مبدل رسانه 10G درجه صنعتی مقاوم شده با یکپارچه است
پشتیبانی از 802.3at PoE+، طراحی شده برای ارائه عملکرد بدون مسدود کردن و با سرعت سیم در
محیط های پر تقاضا. این دستگاه به طور یکپارچه شکاف بین زیرساخت های مسی و فیبر را پر می کند،
دارای یک پورت چند گیگابیتی RJ45 (پشتیبانی از سرعت های 100M/1G/2.5G/5G/10G)
و یک اسلات فیبر SFP+ 10GBASE-X برای حداکثر انعطاف پذیری استقرار.
در یک جمع و جور محصور شده است، محفظه فلزی مقاوم با درجه IP40، برای عملکرد قابل اطمینان در شرایط شدید ساخته شده است
شرایط آب و هوایی، با محدوده دمای عملیاتی گسترده از -40 درجه سانتیگراد تا 80 درجه سانتیگراد. یکپارچه آن
سیستم ورودی برق اضافی عملکرد مداوم و انعطاف پذیری شبکه را برای موارد حیاتی تضمین می کند
برنامه ها. این مبدل راه حل ایده آل برای گسترش پهنای باند بالا، برق از طریق اترنت است
اتصالات از طریق فیبر در اتوماسیون صنعتی، سیستم های حمل و نقل هوشمند و شبکه های امنیتی در فضای باز.
ویژگی های مبدل رسانه صنعتی مینی
►رابط 100M/1G/2.5G/5G/10GBASE-T RJ45 با MDI/MDI-X خودکار
►اسلات SFP+ 10GBASE-X برای اتصال فیبر انعطاف پذیر
►مطابق با IEEE 802.3af/at PoE
►پشتیبانی می کند مذاکره خودکار:
►100 مگابیت بر ثانیه / 1 گیگابیت بر ثانیه (نیمه یا دوبلکس کامل)
►2.5 گیگابیت بر ثانیه / 5 گیگابیت بر ثانیه / 10 گیگابیت بر ثانیه (دوبلکس کامل)
►شاخص های LED برای وضعیت و تشخیص شبکه در زمان واقعی
►ورودی برق بلوک ترمینال 48~57VDC
►گزینه های نصب ریل DIN و نصب دیواری برای استقرار همه کاره
►طراحی درجه صنعتی، محدوده دمای عملیاتی: -40 درجه سانتیگراد تا 75 درجه سانتیگراد (-40 درجه فارنهایت تا 167 درجه فارنهایت)
شاخص های فنی مبدل رسانه صنعتی مینی
|
اترنت
|
|
استاندارد PoE
|
IEEE802.3af/at
|
|
به جلو & فیلترینگ نرخ:
|
100 مگابیت بر ثانیه
|
|
1000 مگابیت بر ثانیه
|
|
2.5Gbps
|
|
5 گیگابیت بر ثانیه
|
|
10 گیگابیت بر ثانیه
|
|
کابل های شبکه:
|
10G/5G/2.5G/1G/100M BASE-T:
10G – Cat 6A/7
5G – Cat 6/6A/7
1G/2.5G – Cat 5e/6/6A/7
100M – Cat 5/5e/6/6A/7
کابل UTP Cat 5/5e/6/6A/7 (100 متر، حداکثر)
EIA/TIA-568 100 اهم STP (100 متر، حداکثر)
10GBASE-LR/SR/BX:
کابل فیبر نوری چند حالته 50/125μm یا 62.5/125μm، تا 300 متر
کابل فیبر نوری تک حالته 9/125μm، تا 80 کیلومتر
|
|
نوع پردازش:
|
ذخیره و ارسال
|
|
Fabric:
|
20 گیگابیت بر ثانیه
|
|
فریم جامبو:
|
16K
|
|
جدول آدرس:
|
9K ورودی، یادگیری و پیری آدرس منبع خودکار
|
|
رابط
|
|
کانکتور:
|
1 x RJ45
|
|
پورت نوری:
|
1 x SFP+
|
|
Environmental
|
|
دمای عملیاتی:
|
-40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)
|
|
دمای ذخیره سازی:
|
-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
|
|
رطوبت نسبی:
|
5٪ تا 95٪ غیر متراکم
|
|
MTBF
|
> 200,000 ساعت
|
|
الکتریکی و مکانیکی
|
|
ورودی برق:
|
48~57VDC، برق اضافی (4-بلوک ترمینال پین)
|
|
مصرف برق:
|
65W حداکثر
|
|
حفاظت:
|
|
اضافه بار ورودی برق:
|
تنظیم مجدد خودکار
|
|
قطبیت معکوس:
|
موجود
|
|
DIP Switch
|
|
سوئیچ DIP 4 رقمی function
|
DIP
|
عملکرد
|
تنظیمات
|
|
SW 1
|
رزرو شده
|
روشن - رزرو شده
|
خاموش - رزرو شده
|
|
SW 2
|
رزرو شده
|
روشن - رزرو شده
|
خاموش - رزرو شده
|
|
SW 3
|
رزرو شده
|
روشن - رزرو شده
|
خاموش - رزرو شده
|
|
SW 4
|
رزرو شده
|
روشن - رزرو شده
|
خاموش - رزرو شده
|
|
Note: عملکرد سوئیچ DIP را می توان بر اساس نیاز مشتری سفارشی کرد.
|
|
ابعاد (WxDxH):
|
95 x 70 x 30 mm
|
|
وزن:
|
0.25کیلوگرم
|
|
محفظه:
|
آلومینیوم مورد
|
|
گزینه های نصب:
|
ریل DIN/نصب دیواری
|
|
تاییدیه های نظارتی
|
|
ISO9001، CE، RoHS، FCC
|
|
EN55022:2010+AC: 2011، کلاس A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
اطلاعات سفارش مبدل رسانه صنعتی مینی
|
مدل
|
شرح
|
|
LNK-IMC10GP60-SFP+
|
مینی صنعتی 10G/5G/2.5G/1G/100M 802.3at به مبدل رسانه SFP+ 10GBASE-X
|
|
گزینه های SFP
|
► SFP+ گزینه. لطفاً SFP خود را انتخاب کنید+ در صفحه گزینه های SFP ما+ Options Page (SFP صنعتی).
|
|
► SFP+ ماژول باید جداگانه خریداری شود.
|
|
گزینه های نصب
|
► براکت ریل DIN پیش فرض نصب شده است. براکت نصب دیواری گنجانده شده است.
|
|
گزینه های برق
|
► منبع تغذیه باید جداگانه خریداری شود.
|
