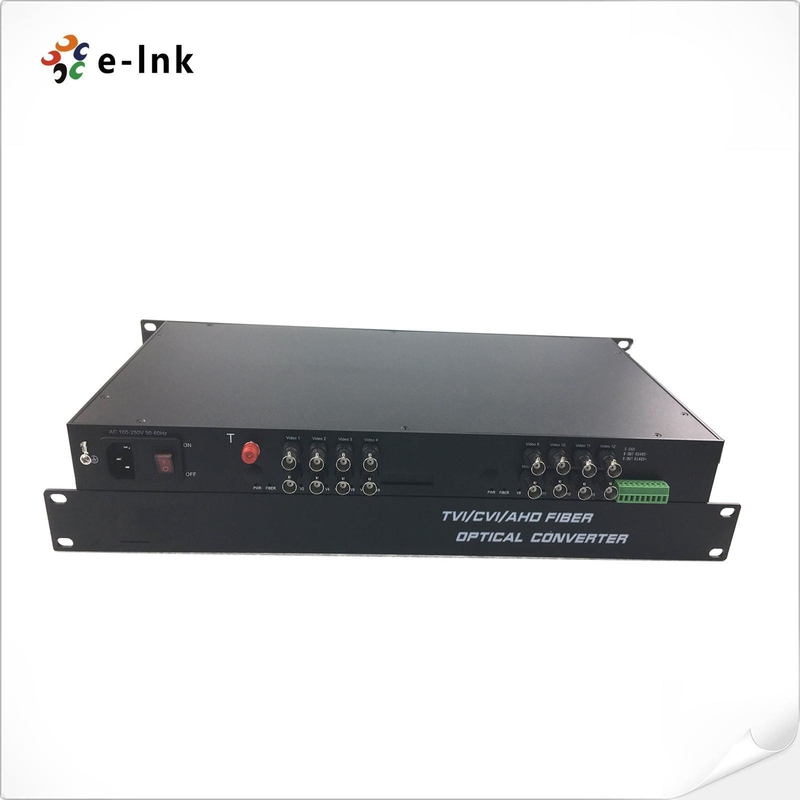

16Ch 5MP HD-ويدئو 4-در-1 فايبر ويديو کنورتر
خلاصه ای از کنورتر فیبر HD-Video
درE-Link 16-Channel 4-in-1 Converter فیبر ویدیوییدر خط مقدم ویدیو با چگالی بالا است
این سیستم پیشرفته AHD، HD-CVI، HD-TVI یا CVBS را تبدیل می کند
سیگنال ها را به سیگنال های نوری تبدیل می کند، که انتقال استثنایی از فاصله های طولانی را امکان پذیر می کند.تا 120 کیلومترتموم شد
با استفاده از تکنولوژی ویدئوی HD بدون فشرده سازی می تواند شانزده کانال ویدئویی را انتقال دهد
همزمان در حالی که پشتیبانیرزولوشن تا 5MPطراحی کاملاً پلگ اند پلی
نیاز به هر گونه تنظیمات الکترونیکی یا نوری و دارای نظارت جامع بر وضعیت LED
با هر دو گزینه نصب مستقل و راک، این راه حل درجه شرکت
برای سیستم های نظارت در مقیاس بزرگ، امکانات پخش و برنامه های امنیتی که نیاز به
ظرفیت کانال ویدئویی قابل توجهی.
ویژگی های کنورتر فیبر HD-Video
-
کد غیر فشرده سازی:کیفیت ویدیوی اصلی را بدون از دست دادن حفظ می کند.
-
شناسايي اتوماتيك ويديو:به طور خودکار فرمت های ویدئویی ورودی مختلف را تشخیص می دهد.
-
سيگنال هاي چندگانه از طریق فايبر:از انتقال همزمان سیگنال های ویدیویی AHD، HDCVI، HD-TVI یا CVBS با داده های کنترل PTZ (RS485) از طریق یک کابل فیبر نوری پشتیبانی می کند.
-
سازگاری دوربین گسترده:با دوربین های 5MP، 4MP، 3MP، 1080P و 720P کار می کند.
-
شاخص های LED:نظارت واضح بر وضعیت حالت عملکردی را فراهم کند.
-
قابلیت اطمینان صنعتی:طراحی شده برای عملکرد پایدار در محیط های سخت.
-
نصب پلگ اند پلی:راه اندازی ساده بدون نیاز به پیکربندی
-
دمای کار گسترده:عملکرد قابل اطمینان از 15°C تا +65°C.
شاخص های فنی کنورتر فیبر HD-Video
|
فیبر نوری
|
|
طول موج
|
WDM:1310nm/1550nm
|
|
قدرت خروجی
|
-8~3dBm
|
|
فیبر نوری
|
50/125u چند حالت,62.5/125u چند حالت,9/125u حالت تک
|
|
حساسیت Rx
|
-26دبلم
|
|
کانکتور نوری
|
FC (پیش فرض) ، ST یا SC (اختیاری)
|
|
فاصله انتقال
|
0~550M (MM) / 0~80KM (SM) (فاصله پیش فرض 20Km است)
|
|
ویدیو
|
|
تعداد کانال ها
|
16
|
|
مقاومت ورودی/خرید
|
۷۵ اوم (بی تعادل)
|
|
ولتاژ ورودی و خروجی ویدئویی استاندارد
|
1.0Vp-p
|
|
پهنای باند ویدئو
|
50MHz
|
|
پهنای باند نمونه گیری
|
8bit
|
|
فرکانس نمونه گیری
|
۱۰۸ مگاهرتز
|
|
نسبت سیگنال به سر و صدا
|
>67dB
|
|
زمان ظهور و سقوط
|
<0.8ns
|
|
سیگنال نوری Jitter داخلی
|
<0.2 UI
|
|
سود متغیر
|
<±1.5 درصد
|
|
فاز فرقی
|
<±1°
|
|
کانکتور
|
BNC
|
|
ویدیوی پشتیبانی
|
دوربین 5MP 4MP 3MP 1080P 720P
|
|
داده های PTZ
|
|
پروتکل
|
پیش فرض: RS485 (RS232/RS422 اختیاری)
|
|
تعداد کانال ها
|
1
|
|
کانکتور
|
بلوک های ترمینال 3 پین
|
|
نرخ داده
|
0-200Kbps
|
|
مسیرها
|
پیش فرض:Simplex از Rx تا Tx (BIDI دوگانه اختیاری)
|
|
محیط زیست
|
|
دمای کار:
|
-15°C تا65°C (5°F تا 149°F)
|
|
دمای ذخیره سازی:
|
-40°C تا 85°C (-40°F تا 185°F)
|
|
رطوبت نسبی:
|
۵ تا ۹۵٪ بدون فشرده سازی
|
|
MTBF
|
>100،000 ساعت
|
|
برق و مکانیک
|
|
قدرت ورودی:
|
DC5V 2A
|
|
مصرف برق:
|
≤6W
|
|
شاخص های LED:
|
|
فیبر
|
فیبر وضعیت
|
|
ویدیو
|
LED1، LED2، LED3، LED4
|
|
داده ها
|
وضعیت داده ها
|
|
PWR
|
وضعیت قدرت
|
|
ابعاد ((WxDxH):
|
19️ شاسی 1U
482 x220 x44 mm
|
|
وزن:
|
7کیلوگرم
|
|
پوشش:
|
جعبه فلزی
|
|
گزینه های نصب:
|
نصب روی دیوار/بر روی قفسه نصب
|
|
مجوزهای قانونی
|
|
ISO9001
|
|
CE، RoHS و FCC
|
اطلاعات سفارش فايبر کنورتر HD-Video
|
مدل
|
جزئیات
|
|
LNK-5MP-16V-20
|
16-Ch HD-AHD/CVI/TVI/CVBS ویدیو (دوربین 5MP 4MP 3MP 1080P 720P), 20km, single mode single fiber, FC, از جمله 1 فرستنده و 1 گیرنده, استفاده شده توسط جفت
|
|
LNK-5MP-16V-20R
|
16-Ch HD-AHD/CVI/TVI/CVBS ویدیو (دوربین 5MP 4MP 3MP 1080P 720P) + 1-Ch Backward Data RS485 (برای دوربین های PTZ) ، 20km، فیبر تک حالت تک حالت، FC، از جمله 1 فرستنده و 1 گیرنده، توسط جفت ها استفاده می شود
|
