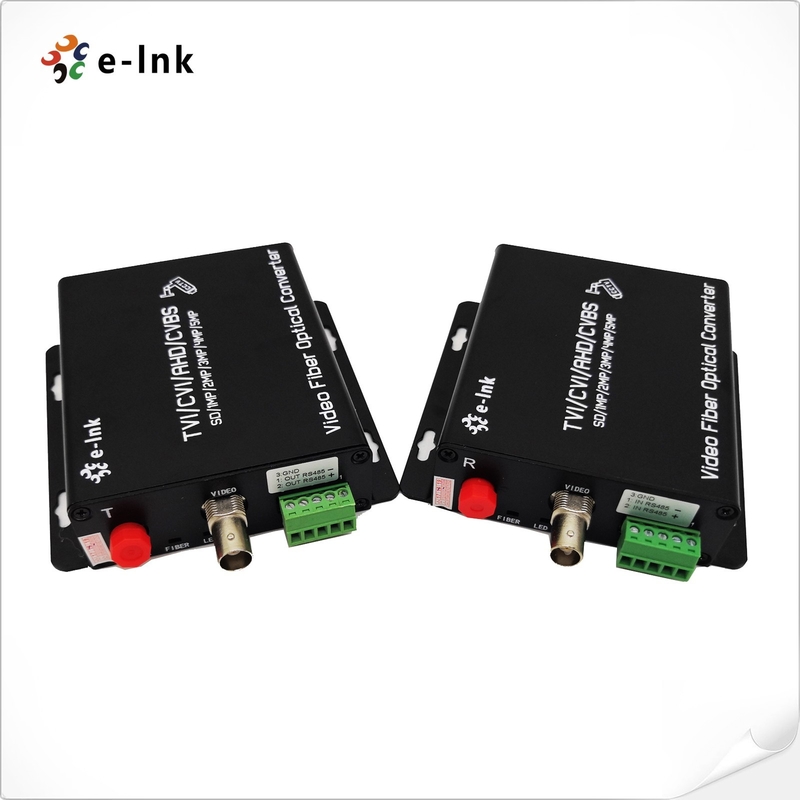

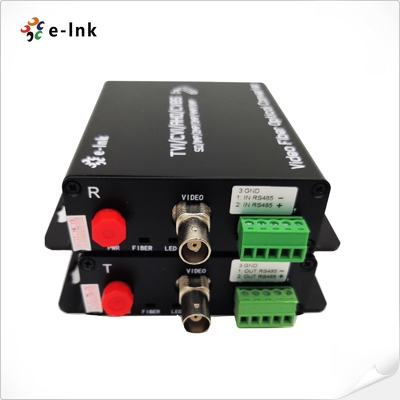

1Ch 5MP HD-Video مبدل فیبر نوری 4 در 1 ویدئویی
بررسی اجمالی مبدل فیبر نوری HD-Video
این مبدل فیبر نوری E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4-in-1 Video از فناوری پیشرفته فشرده نشده
ویدئو و فناوری انتقال نوری با سرعت بالا برای تبدیل AHD، HD-CVI، HD-TVI یا CVBS
aسیگنال‌های آنالوگ به سیگنال‌های نوری برای انتقال در مسافت‌های بسیار طولانی تا 120 کیلومتر از طریق
کابل فیبر نوری استفاده می‌کند. این فرستنده و گیرنده همه کاره از وضوح از 720p تا 5MP پشتیبانی می‌کند و
یک کانال ویدئویی را از طریق یک فیبر تک حالته یا چند حالته منتقل می‌کند. با عملکرد plug-and-play،
نیازی به تنظیمات الکترونیکی یا نوری نیست. این دستگاه نظارت بر وضعیت LED را ارائه می‌دهد
و گزینه‌های نصب مستقل یا نصب در رک را ارائه می‌دهد. این دستگاه برای گسترش
ویدئوی با کیفیت بالا در برنامه‌های نظارتی، امنیتی و صنعتی ایده‌آل است.
ویژگی‌های مبدل فیبر نوری HD-Video
-
انتقال با کیفیت بالا: فناوری کدگذاری غیر فشرده، کیفیت اصلی ویدئو را تضمین می‌کند.
-
تشخیص خودکار فرمت ویدئو: از شناسایی خودکار فرمت‌های ورودی ویدئو پشتیبانی می‌کند.
-
ادغام چند سیگنالی: سیگنال‌های AHD، HDCVI، HD-TVI یا CVBS را همراه با داده‌های کنترل PTZ (RS485) از طریق یک کابل فیبر نوری واحد منتقل می‌کند.
-
سازگاری با دوربین: از دوربین‌های 5MP، 4MP، 3MP، 1080P و 720P پشتیبانی می‌کند.
-
نظارت بر وضعیت: نشانگرهای LED وضعیت عملکردی را در زمان واقعی ارائه می‌دهند.
-
طراحی درجه صنعتی: عملکرد قابل اعتماد در محدوده دمایی وسیع.
-
استقرار آسان: راه‌اندازی plug-and-play برای نصب سریع.
-
محدوده دمایی وسیع: از -15 درجه سانتیگراد تا +65 درجه سانتیگراد کار می‌کند.
شاخص‌های فنی مبدل فیبر نوری HD-Video
|
فیبر نوری
|
|
طول موج
|
WDM:1310nm/1550nm
|
|
توان خروجی
|
-8~3dBm
|
|
فیبر نوری
|
50/125u چند حالته،62.5/125u چند حالته،9/125u تک حالته
|
|
حساسیت Rx
|
-26dBm
|
|
کانکتور نوری
|
FC (پیش‌فرض)، ST یا SC (اختیاری)
|
|
فاصله انتقال
|
0~550M (MM) / 0~80KM (SM) (فاصله پیش‌فرض 20 کیلومتر است)
|
|
ویدئو
|
|
تعداد کانال‌ها
|
1
|
|
امپدانس ورودی/خروجی
|
75 اهم (نامتعادل)
|
|
ولتاژ ورودی/خروجی ویدئویی استاندارد
|
1.0Vp-p
|
|
پهنای باند ویدئو
|
50MHz
|
|
پهنای باند نمونه‌برداری
|
8bit
|
|
فرکانس نمونه‌برداری
|
108MHz
|
|
نسبت سیگنال به نویز
|
>67dB
|
|
زمان صعود و سقوط
|
<0.8ns
|
|
لرزش ذاتی سیگنال نوری
|
<0.2 UI
|
|
بهره دیفرانسیل
|
< ±1.5%
|
|
فاز دیفرانسیل
|
< ±1°
|
|
کانکتور
|
BNC
|
|
پشتیبانی از ویدئو
|
دوربین 5MP 4MP 3MP 1080P 720P
|
|
داده‌های PTZ
|
|
پروتکل
|
پیش‌فرض: RS485 (RS232/RS422 اختیاری)
|
|
تعداد کانال‌ها
|
1
|
|
کانکتور
|
بلوک‌های ترمینال 3 پین
|
|
نرخ داده
|
0-200Kbps
|
|
جهت‌ها
|
پیش‌فرض: Simplex از Rx به Tx (BIDI duplex اختیاری)
|
|
محیطی
|
|
دمای عملیاتی:
|
-15°C تا 65°C (5°F تا 149°F)
|
|
دمای ذخیره‌سازی:
|
-40°C تا 85°C (-40°F تا 185°F)
|
|
رطوبت نسبی:
|
5% تا 95% غیر متراکم
|
|
MTBF
|
> 100,000 ساعت
|
|
الکتریکی و مکانیکی
|
|
توان ورودی:
|
DC5V 2A
|
|
مصرف برق:
|
≤6W
|
|
نشانگرهای LED:
|
|
فیبر
|
فیبر وضعیت
|
|
ویدئو
|
LED
|
|
داده
|
وضعیت داده
|
|
PWR
|
وضعیت برق
|
|
ابعاد (WxDxH):
|
104 x 104 x 28 mm
|
|
وزن:
|
1کیلوگرم
|
|
محفظه:
|
محفظه فلزی
|
|
گزینه‌های نصب:
|
نصب دیواری/نصب در رک
|
|
تاییدیه های نظارتی
|
|
ISO9001
|
|
CE, RoHS و FCC
|
اطلاعات سفارش مبدل فیبر نوری HD-Video
|
مدل
|
جزئیات
|
|
LNK-5MP-1V-20
|
ویدئوی 1-Ch HD-AHD/CVI/TVI/CVBS (دوربین 5MP 4MP 3MP 1080P 720P)، 20 کیلومتر، فیبر تک حالته، FC، شامل 1 فرستنده و 1 گیرنده، استفاده شده به صورت جفت
|
|
LNK-5MP-1V-20R
|
ویدئوی 1-Ch HD-AHD/CVI/TVI/CVBS (دوربین 5MP 4MP 3MP 1080P 720P ) + 1-Ch داده برگشتی RS485 (برای دوربین‌های PTZ)، 20 کیلومتر، فیبر تک حالته، FC، شامل 1 فرستنده و 1 گیرنده، استفاده شده به صورت جفت
|
کاربرد مبدل فیبر نوری HD-Video
سیاست پس از فروش و گارانتی
از خدمات مشتریان آنلاین و خدمات مشتریان تلفنی تشکیل شده است که مشاوره محصول،
پشتیبانی فنی از راه دور، خدمات نگهداری و پذیرش را ارائه می‌دهد.
سیاست خدمات: تعویض سه ماهه و گارانتی سه ساله.
تعویض: ظرف سه ماه پس از خرید یک سری از محصولات، پس از آزمایش خرابی محصول
توسط تکنسین‌ها و آسیب‌های ناشی از بلایای غیرطبیعی، خریدار می‌تواند مستقیماً
به نقطه خرید برود تا همان نوع محصول را تعویض کند یا محصولی با عملکرد مشابه را تعویض کند.
اگر در آزمایش محصول مشکلی وجود نداشته باشد، نمونه اصلی بازگردانده می‌شود.
گارانتی: آسیب‌های ناشی از بلایای غیرطبیعی، دوره گارانتی رایگان شرکت ما 1 سال است.
[شرایط زیر در محدوده تعویض و نگهداری رایگان قرار نمی‌گیرند]
1. آسیب ناشی از عملیات و نگهداری که مطابق با دستورالعمل‌های موجود در دفترچه راهنمای محصول نباشد.
2. آسیب ناشی از عوامل انسانی، مانند ورودی ولتاژ نامناسب، ورود آب و شکستگی.
3. آسیب به محصولات ناشی از بلایای طبیعی، مانند صاعقه، زلزله، آتش سوزی و غیره.
3. تغییر غیرمجاز تنظیمات ذاتی یا تعمیر بدون اجازه شرکت.
4. محصولاتی که فراتر از محدوده نگهداری رایگان هستند.
5. آسیب ناشی از حمل و نقل، بارگیری و تخلیه در حین تعمیرات ارسال شده توسط مشتریان.
6. بارکد محصول یا مدل روی کارت گارانتی محصول با خود محصول مطابقت ندارد.
7. خرابی یا آسیب ناشی از سایر مشکلات غیر از محصول مانند طراحی، فناوری، ساخت و کیفیت.
