سوئیچ اترنت صنعتی 8 پورت 10/100/1000T 802.3بt PoE + 2-Port 100/سوئیچ اترنت 1000BASE-X
مروری بر سوئیچ اترنت صنعتی

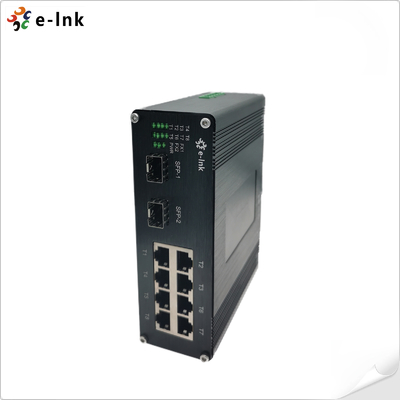

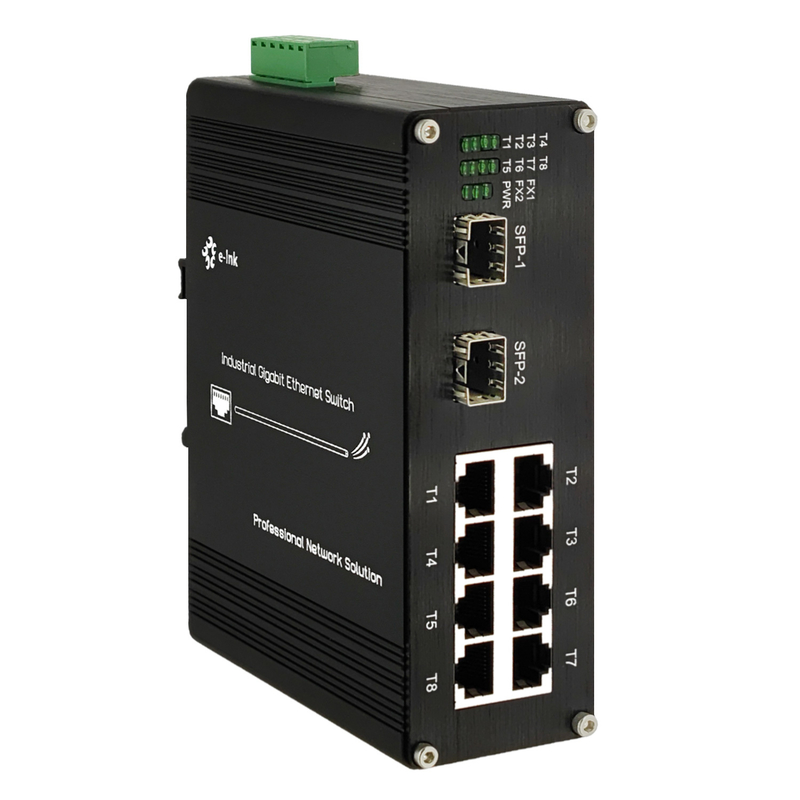

The LNK-IMC208GP90 سری یک سوئیچ PoE++ درجه صنعتی سخت شده است که برای
کاربردهای محیطی شدید طراحی شده است. دارای 8 پورت 10/100/1000Base-TX RJ45
با توان بالا پشتیبانی از PoE++ (IEEE 802.3bt) ارائه می دهد تا 90 وات در هر پورت، به علاوه
2 پورت فیبر نوری 100/1000Base-FX سازگار با فیبر تک حالته و چند حالته.
این سوئیچ مقاوم، تحویل همزمان توان بالا و انتقال داده را فراهم می کند
برای دستگاه های پرمصرف مانند دوربین های PTZ، نقاط دسترسی WiFi 6 و تجهیزات صنعتی
از طریق کابل های اترنت استاندارد. طراحی سخت شده آن عملکرد قابل اطمینان را در محدوده وسیع تضمین می کند
محدوده دما(-40 درجه سانتیگراد تا 75 درجه سانتیگراد) با نصب ریل DIN، حفاظت IP30 و حفاظت از نوسانات،
و آن را برای اتوماسیون صنعتی، زیرساخت های شهر هوشمند و سیستم های نظارت از راه دور ایده آل می کند
جایی که اتصال با توان بالا و قابلیت اطمینان شبکه حیاتی است.
ویژگی های سوئیچ اترنت صنعتی
►ویژگی ها 8 پورت 10/100/1000Base-TX RJ45 و 2 پورت فیبر 100/1000Base-FX برای استقرار شبکه انعطاف پذیر.
►پورت های RJ45 پشتیبانی می کنند 10/100/1000 مگابیت بر ثانیه full/half-duplex، مذاکره خودکار و Auto MDI/MDIX.
►مطابقت دارد با IEEE 802.3bt PoE، ارائه تا 90 وات در هر پورت، با یک بودجه کل توان PoE 360 وات،
ایده آل برای تامین انرژی دوربین های PTZ، نقاط دسترسی بی سیم، تلفن های VoIP و سایر دستگاه های پرقدرت.
►از گزینه های فیبر متعدد پشتیبانی می کند: SFP، SC، FC و ST (اختیاری).
►عملکرد قابل اطمینان را با IEEE 802.3x flow control و IEEE 802.3az Energy Efficient Ethernet (EEE).
►مجهز به ورودی های برق اضافی برای افزایش قابلیت اطمینان سیستم.
►طراحی شده برای محیط های صنعتی با پشتیبانی از نصب ریل DIN و یک محدوده دمای عملیاتی گسترده
از -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت).
شاخص های فنی سوئیچ اترنت صنعتی
|
اترنت
|
|
استانداردها:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Forward & Filtering Rate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer Memory:
|
2.75M bits
|
|
Processing Type:
|
Store-and-Forward
|
|
Max Packet Length:
|
9K Bytes Jumbo Frame
|
|
Address Table Size:
|
4K MAC Addresses
|
|
Interface
|
|
Connector:
|
8 x RJ45
|
|
Optical Port:
|
2 x 100/1000Base-FX (SFP, SC, FC, ST Optional)
|
|
Environmental
|
|
Operating Temperature:
|
-40°C to 80°C (-40°F to 176°F)
|
|
Storage Temperature:
|
-40°C to 85°C (-40°F to 185°F)
|
|
Relative Humidity:
|
5% to 95% non-condensing
|
|
MTBF
|
> 200,000 hrs
|
|
Electrical and Mechanical
|
|
Input Power:
|
48~57VDC، Redundant Power (6-pin Terminal Block)
|
|
Power Consumption:
|
360W Max. (PoE in use)
|
|
5W Max. (PoE not in use)
|
|
Standard:
|
IEEE802.3af/at/bt
|
|
PoE:
|
|
Port:
|
RJ45 Port 1 ~ Port 8
|
|
Max. Power per Port:
|
90W Max per port
|
|
Power Pin Assignment
|
1/2(+), 3/6(-) or 4/5(+), 7/8(-)
|
|
Protection:
|
|
Power Input Overload:
|
Automatic Resettable
|
|
Reverse Polarity:
|
Present
|
|
LED Indicators:
|
|
Power:
|
Power1, Power2 Status
|
|
PoE:
|
Per Port Status
|
|
Ethernet(Per Port):
|
Link/Activity
|
|
Fiber:
|
FX1, FX2
|
|
Dimensions (WxDxH):
|
150 x 115 x 50 mm
|
|
Weight:
|
0.6Kg
|
|
Casing:
|
Aluminum Case
|
|
Mounting Options:
|
DIN-Rail mount
|
|
Regulatory Approvals
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industrial Ethernet Switch Ordering Information
|
Model
|
Description
|
|
LNK-IMC208GP90
|
Industrial Ethernet Switch: 8-Port 10/100/1000Base-TX (8-port PoE++) + 2-port 100/1000BASE-X Fiber, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC208GP90-20
|
Industrial Ethernet Switch: 8-Port 10/100/1000Base-TX (8-port PoE++) + 2-port 100/1000BASE-X Fiber, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC208GPS90-20
|
Industrial Ethernet Switch: 8-Port 10/100/1000Base-TX (8-port PoE++) + 2-port 100/1000BASE-X Fiber, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC208GPF90-20
|
Industrial Ethernet Switch: 8-Port 10/100/1000Base-TX (8-port PoE++) + 2-port 100/1000BASE-X Fiber, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC208GP90-SFP
|
Industrial 8-port 10/100/1000BASE-T (8-port PoE++) + 2-port 100/1000BASE SFP Ethernet Switch
|
|
SFP Options
|
► SFP option. Please select your SFP on our SFP Options Page
|
|
► SFP module is to be purchased separately.
|
|
Mounting Options
|
► Default DIN-Rail Bracket installed
|
|
Power Options
|
► 480W/10A 48VDC DIN-Rail Power Supply. Open Wire for Terminal Block.
|
|
► Power Supply is to be purchased separately.
|
