صنعت L2+ 24-Port 10/100/1000T + 4-Port 1000Xسوئیچ اترنت مدیریت شده SFP
خلاصه ای از سوئیچ های مدیریت شده صنعتی اترنات

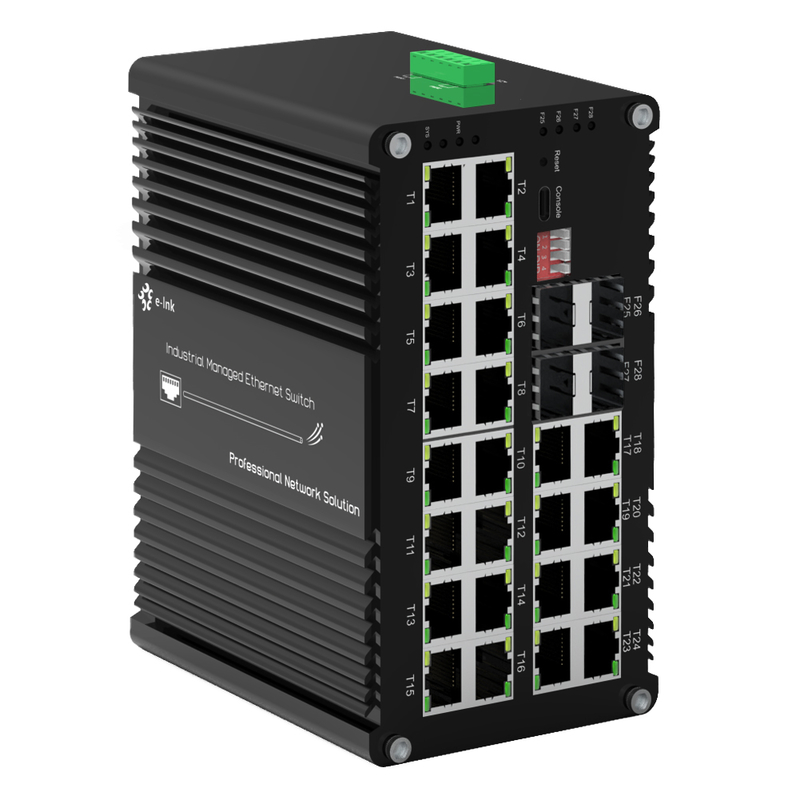

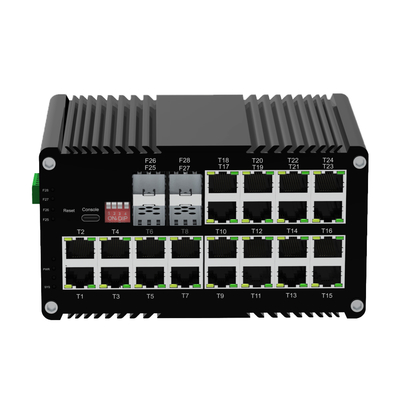

سری ETH-DIMC2424M یک سوئیچ Gigabit Ethernet 24 پورت مدیریت شده L2 + درجه صنعتی است
با پورت های 24x10/100/1000Base-T RJ45 و 4x1000Base-X SFP fiber slots
برای اتصال انعطاف پذیر. این سوئیچ سخت شده طراحی شده است برای مقاومت در برابر چالش
شرایط زیست محیطی. آن را ارائه می دهد خود مذاکره، حالت کامل / نیمه دوگانه و
MDI / MDI-X خودکار در پورت های مس، در حالی که اسلات های SFP آن هر دو حالت تک را پشتیبانی می کنند
و فیبر چند حالت برای پیوندهای طولانی مدت. این محصول دارای مدیریت پیشرفته
قابلیت ها و ساخت و ساز محکم، که آن را برای نظارت IP (کیمرات های IP) ایده آل می کند،
نقاط دسترسی بی سیم (WAPs) و شبکه های صنعتی از راه دور.
و راه اندازی پلاگ و پلی.
ویژگی های سوئیچ اترنت مدیریت شده PoE صنعتی
- پورت های 24 × 10/100/1000Base-T RJ45و4 × 1000Base-X SFP اسلاتبرای شبکه های متنوع
- پشتیبانی از پورت های RJ45کامل/ نیمه دوگانه,مذاکره اتوماتیکواتوماتیک MDI/MDIX
- مدیریت پورت USB-Cبرای پیکربندی سریع و آسان بدون دسترسی RS232
- 10K بایت رام بزرگپشتیبانی از انتقال داده های پکیج بزرگ
- IEEE 802.3az اترنات کارآمد انرژی (EEE)برای کاهش مصرف برق
- قابلمه آلومینیومی IP40برای دوام صنعتی
- نصب DIN-Railبرای نصب آسان در کابینت های کنترل
- طیف گسترده ای از دماهای عملیاتی: -40 °C تا 80 °C (-40 °F تا 176 °F)
شاخص های فنی سوئیچ های صنعتی مدیریت شده اترنت
|
اترنت
|
|
استانداردها:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE8023p کیفیت خدمات
|
|
IEEE802.1d درخت کشش
|
|
به جلو&فیلترل نرخ:
|
14،880pps (10Mbps)
|
|
148،800pps (100Mbps)
|
|
1,488،000pps (1000Mbps)
|
|
حافظه بافر بسته:
|
12M بیت
|
|
نوع پردازش:
|
ذخیره و انتقال
|
|
پهنای باند پس زمینه
|
110 گيگابايت در ثانیه
|
|
حداکثر طول بسته:
|
10K بایت رام بزرگ
|
|
اندازه جدول آدرس:
|
8K آدرس های MAC
|
|
رابط
|
|
کانکتور:
|
24 × RJ45
|
|
RS485:
|
1 x RS485 (اختیاری)
|
|
پورت نوری:
|
4 x 1000 پایه X SFP
|
|
USB-ج:
|
1 x USB-C (برای مدیریت)
|
|
رابط سریال RS485 (اختیاری)
|
|
رابط فیزیکی
|
ترمینال پیچ 3 پین استاندارد صنعتی
|
|
نوع داده
|
1Ch RS485 دو طرفه
|
|
سیگنال های RS-485
|
داده+، داده-، GND
|
|
فاصله خط بندر سریال (سنگ)
|
1000 متر
|
|
نرخ بود
|
0 ~ 800kbps
|
|
محیطntal
|
|
دمای کار:
|
-40°C تا 80°C (-40°F تا 176°F)
|
|
دمای ذخیره سازی:
|
-40°C تا 85°C (-40°F تا 185°F)
|
|
رطوبت نسبی:
|
۵ تا ۹۵٪ بدون فشرده سازی
|
|
MTBF
|
> 200،000 ساعت
|
|
برق و مکانیک
|
|
قدرت ورودی:
|
12~48VDC, قدرت اضافی (بلاک ترمینال 6 پین)
|
|
مصرف برق:
|
8W حداکثر
|
|
حفاظت:
|
|
اضافه بار قدرت ورودی:
|
قابل تنظیم مجدد اتوماتیک
|
|
قطب معکوس:
|
حال حاضر
|
|
DIP سوئیچ
|
|
سوئیچ ۴ رقمی DIPکار..
|
DIP
|
عملکرد
|
تنظیمات
|
|
SW 1
|
VLAN
|
روشن - فعال
|
OFF - معلول
|
|
SW 2
|
مدیریت حلقه
|
روشن - فعال
|
OFF - معلول
|
|
SW 3
|
محرمانه
|
در مورد - محفوظ
|
OFF - محفوظ است
|
|
SW 4
|
محرمانه
|
در مورد - محفوظ
|
OFF - محفوظ است
|
|
شاخص های LED:
|
|
PWR:
|
وضعیت قدرت
|
|
اترنت (به هر پورت):
|
ارتباط/فعالیت
|
|
پورت RJ45
|
(T1 ~ T24)
|
|
فیبر:
|
پورت SFP گیگابیت: F25~F28
|
|
ابعاد (WxDxH):
|
155 x115 x85 mm
|
|
وزن:
|
1.2KG
|
|
پوشش:
|
آلومینیوم پرونده
|
|
گزینه های نصب:
|
نصب DIN-Rail
|
|
ویژگی های نرم افزار
|
|
پروتکل های تخلیه
|
پشتیبانی از STP/RSTP/MSTP/ERPSv2، جمع آوری لینک
|
|
پشتیبانی از چند پخش
|
پشتیبانی از IGMP Snooping V1/V2/V3,حمایت از GMRP، GVMP،802.1Q
|
|
VLAN
|
پشتیبانی از IEEE 802.1Q 4K VLAN,پشتیبانی از QINQ، Double VLAN،
|
|
مدیریت زمان
|
SNTP
|
|
QOS
|
هدایت مجدد بر اساس جریان
محدودیت نرخ مبتنی بر جریان
فیلتر کردن بسته بر اساس جریان
8*صف های خروجی هر پورت 802.1p/DSCP
کیفیت خدمات متفاوت، علامت اولویت/تذکر
الگوریتم برنامه ریزی صف (SP، WRR، SP+WRR)
|
|
ACL
|
ACL صادر کننده در بندر
ACL مبتنی بر پورت و VLAN
فیلتر کردن بسته L2 تا L4، مطابقت با اولین 80 بایت پیام.
ارائه ACL بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN، و غیره
|
|
نگهداری تشخیصی
|
پشتیبانی از انعکاس پورت، Syslog، Ping
|
|
عملکرد مدیریت
|
پشتیبانی از CLI، WEB، SNMPv1/v2/v3، Telnet server for management، EEE، LLDP، DHCP Server/Client ((IPv4/IPv6) ، Cloud/MQTT
|
|
مدیریت هشدار
|
پشتیبانی از خروجی هشدار رله یک طرفه، RMON، TRAP
|
|
امنیت
|
حفاظت از طوفان پخش، HTTPS/SSLv3، AAA و RADIUS، SSH2.0
پشتیبانی از DHCP Snooping، گزینه 82,802.1X دسترسی امنیتی
پشتیبانی از مدیریت سلسله مراتب کاربر، لیست کنترل دسترسی ACL،
پشتیبانی از DDOS,فیلتر کردن / اتصال MAC مبتنی بر پورت، سیاهچاله های MAC، حفاظت از منبع IP، جداسازی پورت، محدودیت سرعت پیام ARP
|
|
ویژگی های لایه 2+ پیشرفته
|
مدیریت IPv4/IPv6
مسیر ثابت
|
|
مجوزهای قانونی
|
|
ISO9001، CE، RoHS، FCC
|
|
EN55022:2010+AC: 2011، کلاس A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
استاندارد EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (افزایش)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
اطلاعات سفارش سوئیچ های مدیریت شده اترنت صنعتی PoE
|
مدل
|
توضیحات
|
|
ETH-DIMC2424M
|
صناعی L2+ 24-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch
|
|
گزینه های SFP
|
گزینه SFP. لطفاً گزینه SFP خود را در صفحه گزینه های SFP انتخاب کنید
|
|
ماژول SFP باید جداگانه خریداری شود.
|
|
گزینه های نصب
|
️ نصب دایره ی پیش فرض DIN-Rail
|
|
گزینه های قدرت
|
منبع برق DIN-Rail سیم باز برای بلوک ترمینال
|
|
منبع برق باید جداگانه خریداری شود.
|
برنامه ای برای سوئیچ Ethernet مدیریت شده PoE صنعتی
