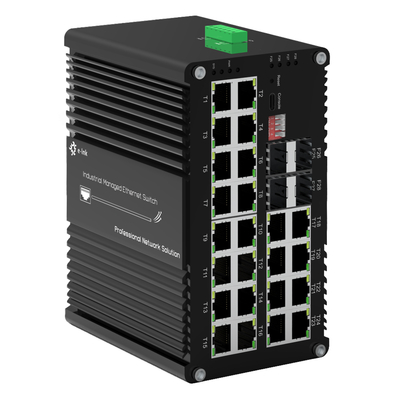

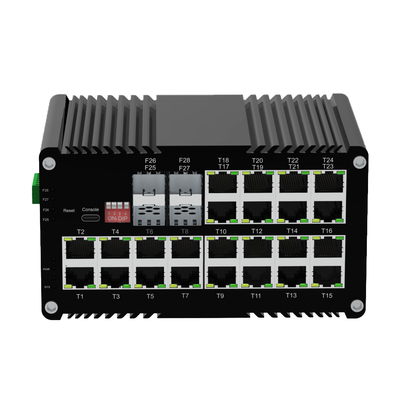

سوئیچ اترنت مدیریت شده L2+ صنعتی با 24 پورت 10/100/1000T 802.3at PoE + 4 پورت 1000X سوئیچ اترنت مدیریت شده SFP
بررسی اجمالی سوئیچ اترنت مدیریت شده PoE صنعتی
سری ETH-DIMC2424MP یک سوئیچ PoE+ گیگابیتی با 24 پورت مدیریت شده L2+.
دارای 24 پورت 10/100/1000Base-T 802.3at PoE+ و 4 اسلات فیبر 1000Base-X SFP.
برای استفاده در محیط های سخت طراحی شده است. پورت های RJ45 از auto-negotiation،
full/half duplex4 × اسلات های SFP 1000Base-Xauto MDI/MDI-X پشتیبانی می کنند و اسلات های SFP می توانند فیبر تک حالته
یا چند حالته را برای اتصال از راه دور در خود جای دهند. این سوئیچ اترنت مقاوم که برای قابلیت اطمینان ساخته شده است،
برای نظارت تصویری IP (دوربین های IP)، نقاط دسترسی بی سیم (WAP ها)
و استقرار شبکه از راه دور ایده آل است. مدیریت پیشرفته، توان PoE+ و دوام درجه صنعتی را ارائه می دهد.
ویژگی های سوئیچ اترنت مدیریت شده PoE صنعتی
24 × پورت های RJ45 10/100/1000Base-T
-
و 4 × اسلات های SFP 1000Base-X برای شبکه انعطاف پذیرپورت های RJ45 از
-
Full/Half-duplex , Auto-negotiation و Auto MDI/MDIX پشتیبانی می کنند
-
مطابق با IEEE 802.3af/at PoE برای تحویل برق قابل اعتماد
-
کنترل سوئیچ DIP برای VLAN یک کلیدی، مدیریت حلقه یک کلیدی، تنظیم مجدد PoE،
-
و حالت شبکه PoE 250 متری توسعه یافته
-
مدیریت پورت USB-C برای راه اندازی راحت بدون دسترسی به پورت سریال RS232
-
10K Bytes Jumbo Frame پشتیبانی برای انتقال کارآمد بسته های بزرگ
-
IEEE 802.3az Energy Efficient Ethernet (EEE) برای کاهش مصرف برق
-
محفظه آلومینیومی با درجه IP40 برای دوام بیشتر
-
پشتیبانی از نصب DIN-Rail برای نصب آسان صنعتی
-
محدوده دمای عملیاتی گسترده : -40 °C تا 80 °C (-40 °F تا 176 °F)
شاخص های فنی سوئیچ اترنت مدیریت شده PoE صنعتی
|
اترنت
|
|
استانداردها:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward & Filtering نرخ:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
حافظه بافر بسته:
|
12M bits
|
|
نوع پردازش:
|
Store-and-Forward
|
|
پهنای باند Backplane
|
110Gbps
|
|
حداکثر طول بسته:
|
10K Bytes Jumbo Frame
|
|
اندازه جدول آدرس:
|
8K آدرس های MAC
|
|
رابط
|
|
کانکتور:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (اختیاری)
|
|
پورت نوری:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (برای مدیریت)
|
|
رابط سریال RS485 (اختیاری)
|
|
رابط فیزیکی
|
ترمینال پیچ 3 پین استاندارد صنعتی
|
|
نوع داده
|
1Ch RS485 دو جهته
|
|
سیگنال های RS-485
|
Data+, Data-, GND
|
|
فاصله خط پورت سریال (مس)
|
1000 متر
|
|
نرخ باود
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
استاندارد:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
گزینه های SFPورت:
|
RJ45
|
|
اختصاص پین برق
|
4/5(+), 7/8(-)
|
|
بودجه PoE:
|
تا 720-وات بودجه PoE
|
|
محیطدمای عملیاتی:
|
|
-40°C تا 80°C (-40°F تا 176°F)
|
دمای ذخیره سازی:
|
|
-40°C تا 85°C (-40°F تا 185°F)
|
رطوبت نسبی:
|
|
5% تا 95% غیر متراکم
|
MTBF
|
|
> 200,000 ساعت
|
الکتریکی و مکانیکی
|
|
ورودی برق:
|
|
48
|
~57VDC،، مصرف برق:
|
|
8
|
وات حداکثر(PoE در حال استفاده<720W) حفاظت:
|
|
اضافه بار ورودی برق:
|
|
تنظیم مجدد خودکار
|
قطبیت معکوس:
|
|
موجود
|
DI
|
|
P Switchسوئیچ DIP 4 رقمی
|
|
عملکردDIPعملکرد
|
تنظیمات
|
SW 1
|
VLAN
|
|
روشن - فعال
|
،
|
نشانگرهای LED:
|
برق:
|
|
روشن - فعال
|
خاموش - غیر فعال
|
نشانگرهای LED:
|
برق:
|
|
روشن - فعال
|
خاموش - غیر فعال
|
نشانگرهای LED:
|
برق:
|
|
روشن - فعال
|
خاموش - غیر فعال
|
نشانگرهای LED:
|
برق:
|
|
وضعیت برق
|
|
اترنت (برای هر پورت):
|
پیوند/فعالیت
|
|
PoE
|
وضعیت PoE
|
|
(T1~T24)
|
فیبر :
|
|
پورت Gigabit SFP: F25~F28ابعاد (WxDxH):
|
155
|
|
x
|
115 mm85 mmوزن: 1.2
|
|
K
|
Gمحفظه:آلومینیوم
|
|
محفظه
|
گزینه های نصب: نصب DIN-Rail
|
|
ویژگی های نرم افزار
|
پروتکل های افزونگی
|
|
پشتیبانی از STP/RSTP/MSTP/ERPSv2، تجمیع لینک
|
|
پشتیبانی از چندپخشی
|
پشتیبانی از IGMP Snooping V1/V2/V3
|
|
،
|
پشتیبانی از GMRP, GVMP,802.1Q، پشتیبانی از IEEE 802.1Q 4K VLAN
|
|
،
|
پشتیبانی از QINQ، VLAN دوگانه،، SNTP
|
|
QOS
|
تغییر مسیر مبتنی بر جریان
|
|
محدودیت نرخ مبتنی بر جریان
|
فیلتر بسته مبتنی بر جریان
8*صف خروجی هر پورت 802.1p/DSCP اولویت نگاشت
Diff-Serv QoS، علامت گذاری/توضیحات اولویت
الگوریتم زمانبندی صف (SP، WRR، SP+WRR)
ACL
صدور ACL مبتنی بر پورت
|
|
ACL بر اساس پورت و VLAN
|
فیلتر بسته L2 تا L4، تطبیق 80 بایت اول پیام.
ACL را بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN و غیره ارائه دهید
P
o
|
|
گزینه های SFPمحدودیت کل توان منبع تغذیه PoEتخصیص توان خروجی PoE
|
پیکربندی اولویت خروجی PoE
وضعیت کار PoE
زمانبندی عملیات PoE
نگهداری تشخیصی
پشتیبانی از port mirroring، Syslog، Ping
|
|
عملکرد مدیریت
|
پشتیبانی از CLI، WEB، SNMPv1/v2/v3، سرور Telnet برای مدیریت، EEE، LLDP، سرور/کلاینت DHCP (IPv4/IPv6)، Cloud/MQTT
|
|
مدیریت هشدار
|
پشتیبانی از خروجی آلارم رله 1 طرفه، RMON، TRAP
|
|
امنیت
|
محافظت از طوفان پخش، HTTPS/SSLv3، AAA & RADIUS، SSH2.0
|
|
پشتیبانی از DHCP Snooping، Option 82
|
،
دسترسی امنیتی 802.1X،، پشتیبانی از DDOS
،
فیلتر/اتصال MAC مبتنی بر پورت، سوراخ های سیاه MAC، محافظت از منبع IP، محدودیت سرعت پیام ARP، مدیریت IPv4/IPv6
|
|
مسیر استاتیک
|
تاییدیه های نظارتی
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
اطلاعات سفارش سوئیچ اترنت مدیریت شده PoE صنعتی
|
|
مدل
|
شرح
|
ETH-DIMC2424M
|
P
|
|
سوئیچ اترنت مدیریت شده L2+ صنعتی با 24 پورت 10/100/1000T 802.3at PoE + 4 پورت 1000X SFPگزینه های SFP
|
► گزینه SFP. لطفاً SFP خود را در صفحه گزینه های SFP ما انتخاب کنید
|
|
► ماژول SFP باید جداگانه خریداری شود.
|
گزینه های نصب
|
|
► براکت DIN-Rail پیش فرض نصب شده است
|
|
گزینه های برق
|
► منبع تغذیه DIN-Rail. سیم باز برای بلوک ترمینال.
|
|
► منبع تغذیه باید جداگانه خریداری شود.
|
کاربرد سوئیچ اترنت مدیریت شده PoE صنعتی
|
|
سیاست پس از فروش و گارانتی
|
از تشکیل شده است
خدمات مشتریان آنلاین
و خدمات مشتریان تلفنی، ارائه مشاوره محصول،پشتیبانی فنی از راه دور،
خدمات نگهداری و پذیرش.سیاست خدمات: تعویض سه ماهه و گارانتی سه ساله.
تعویض: ظرف سه ماه پس از خرید یک سری از محصولات، پس از آزمایش خرابی محصول
توسط تکنسین ها و آسیب های ساختگی ناشی از بلایای غیرطبیعی، خریدار می تواند مستقیماًبه محل خرید برود تا همان نوع محصول را تعویض کند یا محصولی با عملکرد مشابه.
اگر در آزمایش محصول مشکلی وجود نداشته باشد، نمونه اصلی بازگردانده می شود.
گارانتی
: آسیب های ساختگی ناشی از بلایای غیرطبیعی، دوره گارانتی رایگان شرکت ما 1 سال است.
[شرایط زیر در محدوده تعویض و نگهداری رایگان قرار نمی گیرند]1. آسیب ناشی از عملکرد و نگهداری که مطابق با دستورالعمل های موجود در دفترچه راهنمای محصول نباشد.
2. آسیب ناشی از عوامل انسانی، مانند ورودی ولتاژ نامناسب، مصرف آب و شکستگی.
3. آسیب به محصولات ناشی از بلایای طبیعی، مانند صاعقه، زلزله، آتش سوزی و غیره.
3. تغییر غیرمجاز تنظیمات ذاتی یا تعمیر بدون اجازه شرکت.
4. محصولاتی که فراتر از محدوده نگهداری رایگان هستند.
5. آسیب ناشی از حمل و نقل، بارگیری و تخلیه در حین تعمیرات ارسالی توسط مشتریان.
6. بارکد محصول یا مدل روی کارت گارانتی محصول با خود محصول مطابقت ندارد.
7. خرابی یا آسیب ناشی از سایر مشکلات غیر از محصول مانند طراحی، فناوری، ساخت و کیفیت.
