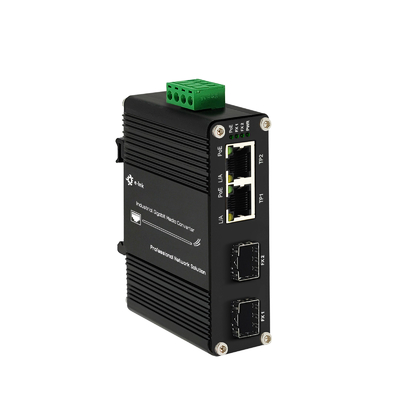

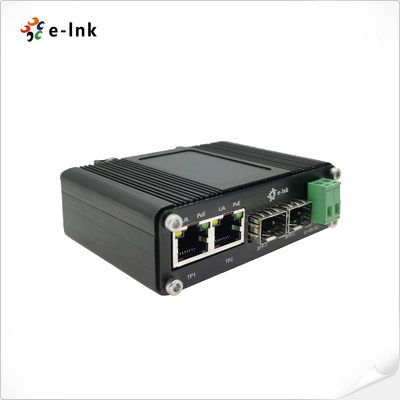

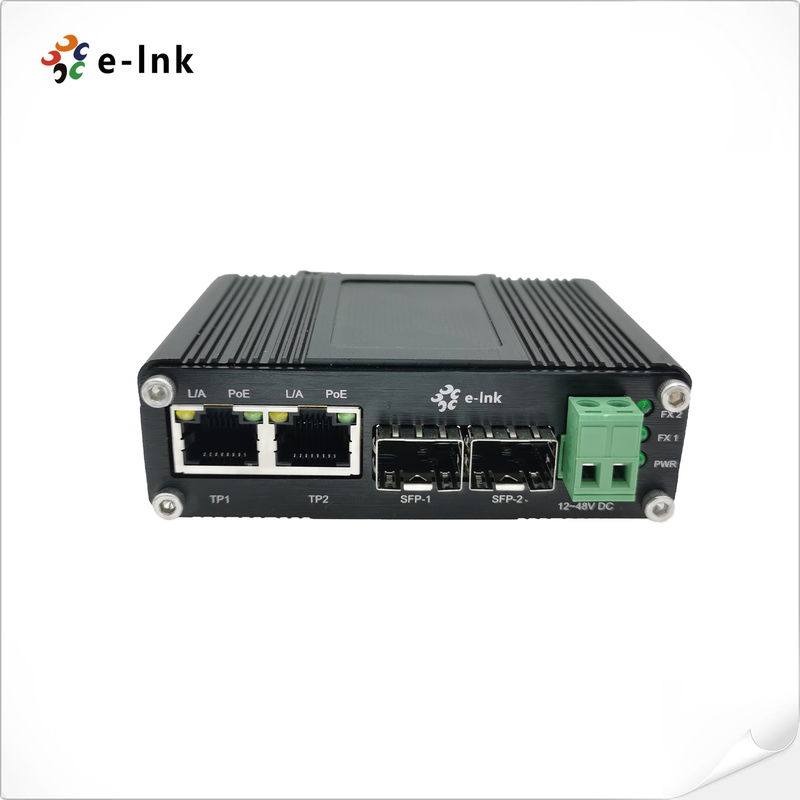

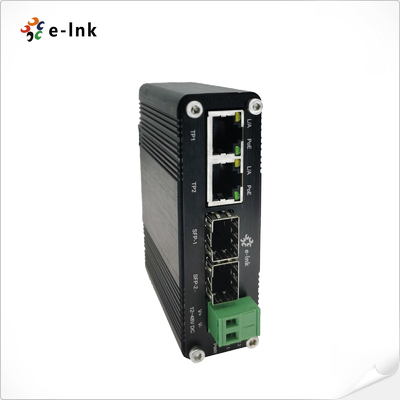

مینیIndustrial 2-Port 10/100/1000T 802.3bt 90W PoE + 2-Port 100/1000Base-X SFP Ethernet Switch
Mini Indutrial PoE Ethernet Switch Overview
TheLNK-IMC202GP90-SFP Series is a high-power, industrial-grade 802.3bt 90W PoE++ switch طراحی شده برای استفاده در محیط های سخت. این دستگاه دارای DIN rail mounting و complies with EN55022 standards. این سوئیچ مجهز به پشتیبانی از ماژول SFP خارجی است که توان فوق العاده بالای 90 وات Power over Ethernet (PoE)++ (IEEE 802.3bt) را در هر پورت ارائه می دهد. این امر قدرت قابل اطمینان را برای دستگاه های نیازمند تضمین می کند. این محصول به گونه ای طراحی شده است که در طیف وسیعی از شرایط سخت، با محدوده دمایی -40°C to +80°C کار کند. این دستگاه از اترنت 10/100/1000Base-T و اتصال فیبر 100/1000Base-X SFP پشتیبانی می کند. این محصول شبکه ای انعطاف پذیر و پرسرعت را برای کاربردهای صنعتی ارائه می دهد، با half/full-duplex modes و سازگاری با single-mode/multi-mode SFP modules (1/2 core) را ارائه می دهد.
Mini Indutrial PoE Ethernet Switch Features
- 2 پورت 10/100/1000BASE-T RJ45 , پشتیبانی از سوئیچینگ خودکار MDI/MDI-X
- 2 پورت SFP , پشتیبانی از تشخیص خودکار حالت دوگانه 100Base-FX یا 1000Base-X
- پشتیبانی از منبع تغذیه IEEE 802.3af/at PoE+ (30W) و IEEE 802.3bt PoE++ (90W)
- پشتیبانی از Link Fault Passive (LFP) برای بهبود پایداری شبکه
- پشتیبانی از مذاکره خودکار full-duplex/half-duplex , سازگاری با محیط های مختلف شبکه
- مطابقت با استانداردهای IEEE 802.3az Energy Efficient Ethernet (EEE) برای کاهش مصرف انرژی
- ورودی برق ترمینال 48~57VDC , قابل اعتماد و پایدار
- پشتیبانی از نصب ریل DIN و نصب دیواری , روش های نصب انعطاف پذیر
- طراحی دمای گسترده درجه صنعتی : -40°C to +80°C, مناسب برای محیط های سخت
Mini Indutrial PoE Ethernet Switch Technical Indexes
|
Ethernet
|
|
استانداردها:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
IEEE802.3bt Power over Ethernet
|
|
نوع پردازش:
|
Store-and-Forward
|
|
نرخ فیلتر فوروارد:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
حافظه بافر بسته:
|
1 Mbit
|
|
حداکثر طول بسته:
|
9K Bytes
|
|
اندازه جدول آدرس
|
2K MAC Addresses
|
|
رابط
|
|
کانکتور:
|
2 x RJ45
|
|
پورت نوری:
|
2 x SFP 1000Base-X or 100Base-FX (تشخیص خودکار)
|
|
الکتریکی و مکانیکی
|
|
ورودی برق:
|
48~57VDC, 4-pin terminal block
|
|
مصرف برق:
|
189W Max.
|
|
شاخص های LED:
|
|
PoE:
|
PD Plug Status
|
|
PWR:
|
Power Status
|
|
RJ45:
|
LINK/Activity
|
|
SFP:
|
LINK
|
|
ابعاد (WxDxH):
|
95 x 70 x 30 mm
|
|
وزن:
|
0.25Kg
|
|
محفظه:
|
آلومینیوم Case
|
|
گزینه های نصب:
|
DIN-Rail / Wall-mount
|
|
محیطی
|
|
دمای عملیاتی:
|
-40°C to 80°C (-40°F to 176°F)
|
|
دمای ذخیره سازی:
|
-40°C to 85°C (-40°F to 185°F)
|
|
رطوبت نسبی:
|
5% to 95% non-condensing
|
|
MTBF
|
> 200,000 hrs
|
|
تاییدیه های نظارتی
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Indutrial PoE Ethernet Switch Ordering Information
|
Model
|
Description
|
|
LNK-IMC202GP90-SFP
|
Mini Industrial 2-Port 10/100/1000T 802.3bt 90W PoE + 2-Port 100/1000Base-X SFP Ethernet Switch
|
|
SFP Options
|
► گزینه SFP. لطفاً SFP خود را در صفحه گزینه های SFP ما انتخاب کنید (Industrial SFP) را ارائه می دهد.
|
|
► ماژول SFP باید جداگانه خریداری شود.
|
|
Mounting Options
|
► براکت پیش فرض DIN-Rail نصب شده است. براکت نصب دیواری نیز موجود است.
|
|
Power Options
|
► 240W/5A 48VDC Power Supply. Open Wire for Terminal Block
|
|
► منبع تغذیه باید جداگانه خریداری شود.
|
Mini Indutrial PoE Ethernet Switch Application
After-Sales and Warranty Policy
از خدمات مشتریان آنلاین و خدمات مشتریان تلفنی تشکیل شده است که مشاوره محصول,
پشتیبانی فنی از راه دور, خدمات نگهداری و پذیرش را ارائه می دهد.
Service Policy: سه ماه تعویض و سه سال گارانتی.
Replacement: ظرف سه ماه پس از خرید یک سری از محصولات، پس از آزمایش خرابی محصول
توسط تکنسین ها و آسیب های ناشی از بلایای غیرطبیعی، خریدار می تواند مستقیماً
به محل خرید مراجعه کرده و همان نوع محصول را جایگزین کند یا محصولی با عملکرد مشابه.
اگر در آزمایش محصول مشکلی وجود نداشته باشد، نمونه اصلی بازگردانده می شود.
Warranty: آسیب های ناشی از بلایای غیرطبیعی، دوره گارانتی رایگان شرکت ما 1 سال است.
[The following circumstances do not fall within the scope of replacement and free maintenance]
1. آسیب ناشی از عملکرد و نگهداری که مطابق با دستورالعمل های موجود در دفترچه راهنمای محصول نباشد.
2. آسیب های ناشی از عوامل انسانی، مانند ورودی ولتاژ نامناسب، مصرف آب و شکستگی.
3. آسیب به محصولات ناشی از بلایای طبیعی، مانند صاعقه، زلزله، آتش سوزی و غیره.
3. تغییر غیرمجاز تنظیمات ذاتی یا تعمیر بدون اجازه شرکت.
4. محصولاتی که فراتر از محدوده نگهداری رایگان هستند.
5. آسیب های ناشی از حمل و نقل، بارگیری و تخلیه در حین تعمیرات ارسال شده توسط مشتریان.
6. بارکد محصول یا مدل روی کارت گارانتی محصول با خود محصول مطابقت ندارد.
7. خرابی یا آسیب ناشی از سایر مشکلات غیر از محصول مانند طراحی، فناوری، ساخت و کیفیت.
