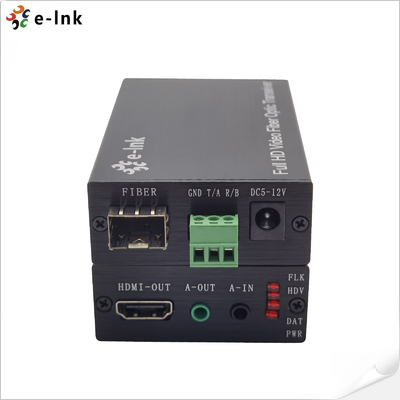

HDMI Fiber Optic Extender انتقال فاصله طولانی با صوتی دو طرفه و RS232
مرور کلی
درLNK-HF100DA سری HDMI Fiber Optic Extenderامکان حمل و نقل از راه دور را فراهم می کند
انتقال ویدئو با وضوح بالا HDMI، صدا استریو دو طرفه و کنترل RS232
سیگنال ها از طریق یک کابل فیبر نوریHDMI 1.4/1.4b و HDCP 1.4
استانداردهای، آن را اطمینان از سازگاری یکپارچه با طیف گسترده ای از منبع و نمایش
دستگاه ها. ارائه قطعنامه تا1920×1200@60Hzو این ویدیوی سه بعدیفیبر HDMI
افزونهکیفیت تصویر شفاف و بدون فشرده سازی بدون تاخیر یا از دست دادن سیگنال را فراهم می کند.
طراحی شده برای حرفه ای هاتوزیع AV، سیستم های کنترل، پخش، دیجیتال
نشانه گذاری و نظارت صنعتی، LNK-HF100DA عملکرد ثابت را تضمین می کند،
قابلیت قوی ضد تداخل و انتقال داده های امن در مسافت های طولانی.
طراحی جمع و جور و قابل اعتماد آن را برای محیط هایی که نیاز بهثبات بالا
صداقت تصویر و ارتباطات بدون سر و صدا.
ویژگی ها
انتقال HDMI از طریق فیبر:
گسترش ویدئو HDMI بدون فشرده سازی، کنترل RS232 و سیگنال های استریو صوتی تا20 کيلومتر
از طریق یک کابل فیبر نوری واحد، اطمینان از سرعت بالا و بدون تداخل
ارتباط
عملکرد ویدیوی با وضوح بالا:
از حداکثر رزولوشن1920×1200@60Hzو1600×1200@60Hz، تحویل دادن
تصاویر کریستال شفاف ایده آل برای ویدیو HD و برنامه های نمایش حرفه ای.
ادغام صوتی استریو دو طرفه:
امکان می دهدانتقال صوتی استریو دو طرفهبرای صدا همگام بین منبع
و دستگاه های نمایش، تضمین صدا با دقت بالا بدون تاخیر یا تحریف.
RS232 پشتیبانی داده های سریال:
امکاناتانتقال سیگنال RS232 در زمان واقعی، اجازه می دهد تا کنترل دستگاه بدون درهم و
ارتباطات در سیستم های AV یا اتوماسیون یکپارچه
سازگاری کامل HDMI و HDCP:
مطابق باHDMI 1.4b، HDCP 1.2، و پشتیبانی می کندفرمت های ویدیویی سه بعدی، اطمینان از
سازگاری با طیف گسترده ای از دستگاه های مدرن HDMI فعال.
مطابقت خودکار EDID و منبع:
ساختگیمدیریت EDIDو سیستم تنظیم اتوماتیک به طور هوشمندانه بهینه سازی ویدیو
خروجی برای تصاویر صاف، پایدار و روشن در میان صفحه نمایش های مختلف.
قابلیت اطمینان و حفاظت بیشتر:
شرکت هاحفاظت از ESD، پردازش سیگنال قوی، وطراحی مقاوم در برابر سر و صدا
برای عملکرد مداوم در محیط های سخت.
نصب پلگ اند پلی:
طراحی جمع و جور باراه اندازی ساده پلگ و پلی، بدون نیاز به پیکربندی نرم افزار
ایده آل برایسیگنال های دیجیتال، سیستم های کنفرانس و اتاق های کنترل.
شاخص های فنی
| پارامتر |
توضیحات |
|
ویدیو
|
استانداردها |
HDMI1.4B 3D؛ HDCP1.4 |
| حداکثر ساعت پیکسل |
165 مگاهرتز |
| حداکثر سرعت داده |
6.75 گيگابايت در ثانيه |
| مطابقت دارد |
1080P@50/59.95/60Hz، ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz،
1080i@50/59.94/60/Hz
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
پشتیبانی ویژه 1600*1200 @60HZ
|
| کانکتور |
ماده HDMI نوع A |
| مقاومت |
100Ω |
| محدوده کابل HDMI |
<5 متر (ذکاوت تا 1920*1200@60Hz) |
| صدا |
رابط |
3.5mm صدا استریو خارجی |
| فرستنده |
1Ch ورودی + 1Ch خروجی |
| گیرنده |
1Ch ورودی + 1Ch خروجی |
| RS232 |
رابط |
بلوک ترمینال 3 پین |
| نرخ بود |
≤115200bps |
| فیبر نوری |
رابط |
مدل SFP ️ کانکتور LC |
| نوع فیبر |
یک حالت |
| طول موج |
850nm/1310nm/1550nm |
| پهنای باند رابط |
3 گيگابايت در ثانیه |
| فاصله انتقال |
انتقال@1920*1200@60Hz
فیبر چند حالت: <500M
فیبر تک حالت: 20 کیلومتر
|
| شاخص دیگر |
منبع برق |
آداپتور برق: DC 5 ~ 12V |
| از بین رفتن قدرت |
MAX 4W |
| درجه حرارت |
عملکرد: -20°C ~ +70°C |
| رطوبت |
عملکرد: 5% ~ 90% |
| ابعاد (LxWxH) |
92 × 57 × 23 (ملی متر) |
اطلاعات سفارش
| مدل |
توضیحات |
| LNK-HF100DA |

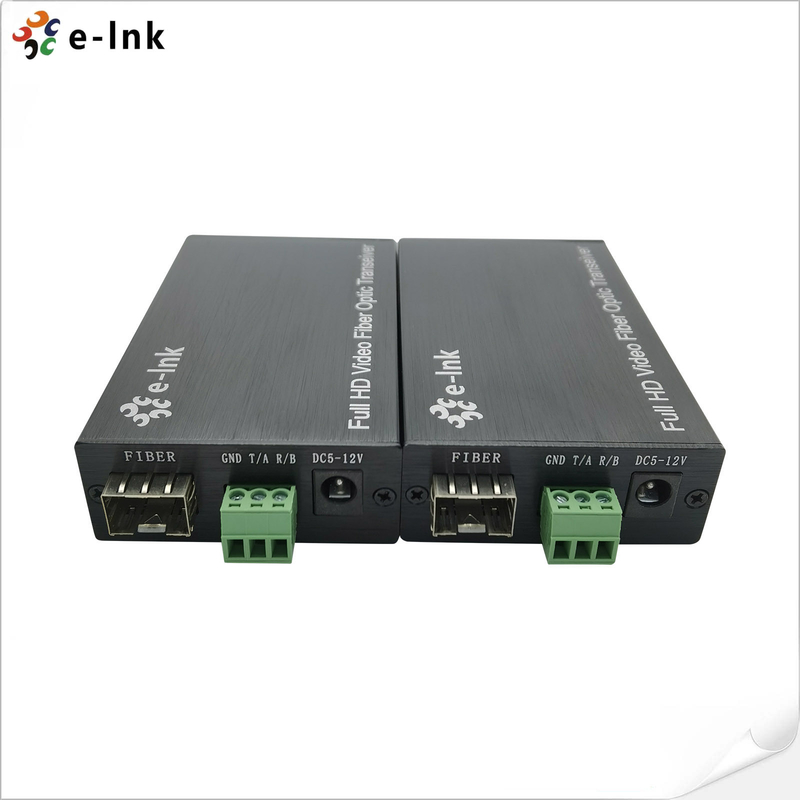

1Ch HDMI + 1Ch Stereo Audio دو طرفه + 1Ch RS232 از طریق Fiber Optic Extender ، LC ((SFP) ، فیبر چند حالت ، 500m ، از جمله 1 فرستنده و 1 گیرنده ، توسط جفت ها استفاده می شود |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Stereo Audio دو طرفه + 1Ch RS232 از طریق Fiber Optic Extender ، LC ((SFP) ، فیبر تک حالت ، 20 کیلومتر ، از جمله 1 فرستنده و 1 گیرنده ، توسط جفت ها استفاده می شود |
درخواست
در1 کانال HDMI + دو طرفه استریو آڈیو + RS232 از طریق فایبر نوری Extender
برای طیف گسترده ای ازانتقال حرفه ای صوتی و بصری و ارتباطات
برنامه هایی که نیاز بهسیگنال های بلند مدت، با کیفیت بالا و بدون تداخل
تمدید.
معمولاً در موارد زیر استفاده می شود:
سیستم های پخش و تولید ویدیو- امکان اتصال HDMI و صوتی را فراهم می کند
انتقال سیگنال بین دوربین ها، کنسول های ویرایش و مانیتورها با تاخیر صفر و
کیفیت تصویر عالی
مراکز کنترل و اتاق های فرماندهی- انتقال قابل اعتماد ویدئو HDMI را تضمین می کند.
صوتی و داده های RS232 بین ترمینال های اپراتور، دیواره های ویدئویی و سرورهای کنترل مرکزی.
سیستم های امنیتی و نظارتپشتیبانیHDMI از طریق فیبربرای ویدئو در زمان واقعی
نظارت در دوربین های دوربین مدار بسته و IP در مقیاس بزرگ، حفظ خروجی تصویر پایدار.
اتوماسیون صنعتی و کنترل فرآیند- انتقال ویدئو و کنترل سریال RS232
سیگنال ها در مسافت های طولانینظارت بر کارخانه,SCADAوسیستم های بینایی ماشین.
تصویربرداری پزشکی و محیط مراقبت های بهداشتی✅ ارائه ویدئو و صدا با وضوح بالا
براینمایشگرهای تشخیصی,تجسم جراحیوآموزش پزشکیتنظیمات که در آن تصویر
دقت مهمه
سیگنال های دیجیتال و نمایش تجاری ایده آل برایمراکز خرید، فرودگاه ها،
مراکز حمل و نقلومراکز کنفرانس، ارائه توزیع HDMI در مسافت های طولانی
بدون تخریب سیگنال
آموزش و ادغام AV در شرکت✓ پروژکتورها، تخته های سفید تعاملی را متصل می کند،
و پانل های کنترل درسالن های سخنرانی,امکانات آموزشیواتاق های جلسهاز طریق فیبر نوری
برای عملکرد پایدار و بدون EMI.
باسازگاری بالا,انتقال ثابتونصب پلگ اند پلی، این
HDMI Fiber Extender یک راه حل قابل اعتماد برایهر محیط حرفه ای
نیاز به ارتباطات امن و طولانی مدت AV و داده.
