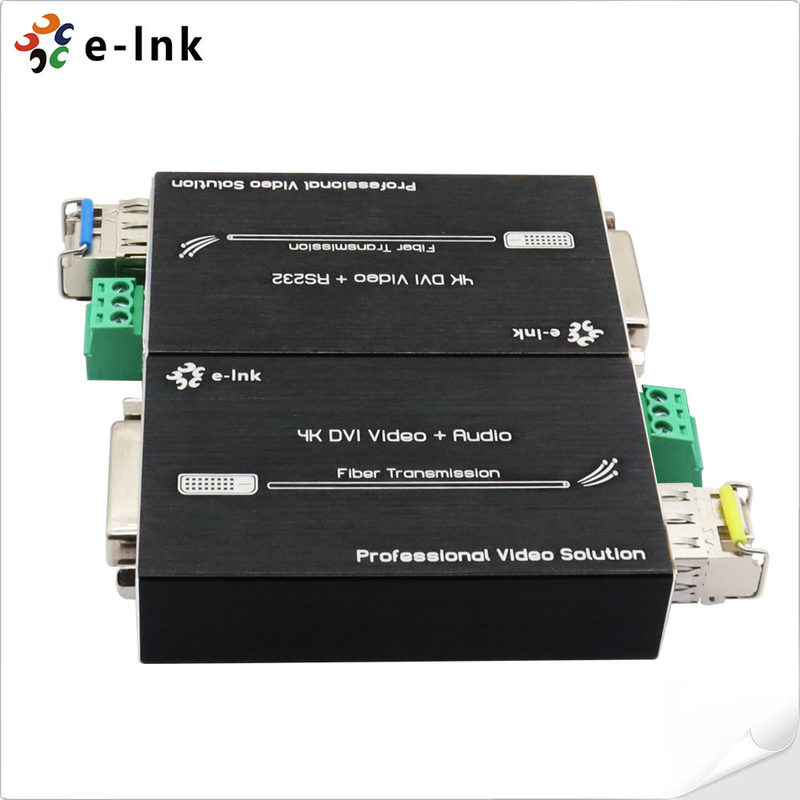

Mini 4K DVI Fiber Extender با RS232، تا 80 کیلومتر فاصله انتقال
مرور کلی
درLNK-MDR4K Mini 4K DVI Fiber Optic Extender با RS232امکان می دهدراه دور
انتقال سیگنال های کنترل 4K DVI و RS232 بدون فشرده سازیبر روی یک اپتیکال واحد
فایبر. پشتیبانی از قطعنامه ها تا4K×2K@60Hz (YUV 4:2:0)، اين افزونه ي جمع و جور
کیفیت ویدئویی شفافوعملکرد سیگنال با تاخیر کمدر مسافت های تا80
کیلومتر.

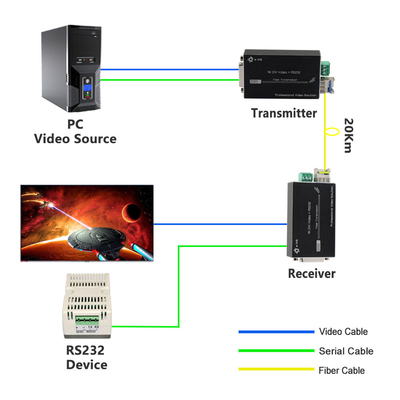

ماژول فرستنده ورودی DVI را به یکجریان داده های نوری با سرعت بالا 10Gbps,
در حالی که گیرنده آن را به یک سیگنال استاندارد DVI با یکپارچگی کامل و بدون فشرده سازی بازگرداند
از دست دادنمقاومت بالا در برابر تداخلوثبات سیگنال عالی، افزون کننده
تطابق با RoHSو کاملابدون سرب، مطابق با استانداردهای زیست محیطی در هر دواروپا و چین.
اينافزونه DVI فیبر نوریبه طور گسترده ای دردیوارهای ویدئویی صفحه بزرگ,اتاق کنفرانس
سیستم ها,مراکز کنترلودستگاه های سینمای خانگی، ارائهقابلیت اطمینان حرفه ای
و انتقال سیگنال 4K با کیفیت بالابرای هر محیط AV یا ارتباطات سخت گیر.
در مقیاس بزرگ نمایش و سیستم های کنترل.
ویژگی ها
با استانداردهای DVI 1.0 و HDCP 1.2 مطابقت دارد، اطمینان از یکپارچگی سیگنال پایدار و سازگاری
با طیف گسترده ای از دستگاه های نمایش و منابع ویدئویی.
انتقال ویدئوی دیجیتال بدون فشرده سازیباصفر تاخیر و صفر از دست دادن سیگنال,
حفظ کیفیت تصویر 4K شفاف حتی در فاصله های طولانی فیبر.
نرخ داده های نوری با سرعت بالا تا 10.2Gbps، ارائه انتقال صاف و پهنای باند بالا برای
برنامه های کاربردی بصری سختگیرانه.
از فاصله انتقال فوق العاده طولانی تا 80 کیلومتر پشتیبانی می کنداز طریق فیبر نوری تک حالت، ایده آل
برای سیستم های بزرگ AV یا ارتباطات صنعتی.
سازگار با تمام حالت های نمایش DVI تا 4K × 2K @ 60Hz، YUV 4:2:0، تضمین حل کامل
پشتیبانی از صفحه نمایش های با وضوح بالا و 4K.
کانال ارتباطی سریال RS232 یکپارچه، امکان گسترش قابل اعتماد سیگنال کنترل برای
سیستم های حرفه ای AV و اتوماسیون
تشخیص خودکار EDIDبرای پیکربندی پلگ و پلی، مطابقت هوشمندانه منبع و صفحه نمایش مختلف
دستگاه هایی بدون پیکربندی دستی
طراحی قابل اتصال گرم و مقاوم EMI/RFI، اطمینان از عملکرد امن و بدون دخالت در
محیط های الکترومغناطیسی پیچیده
محفظه فلزی کوچک و فشردهطراحی شده برای نصب آسان، قرار دادن انعطاف پذیر و دراز مدت
دوام در کاربردهای فضای محدود.
طیف گسترده ای از دماهای عملیاتی (-10°C تا +50°C)، اطمینان از عملکرد قابل اعتماد در انواع
محیط های صنعتی و تجاری.
شاخص های فنی
|
نوع افزونه
|
سیگنال DVI از طریق کابل فیبر نوری
|
|
سیگنال های ورودی
|
DVI
|
|
کانکتور
|
DVI-D
|
|
پشتیبانی از سیگنال
|
استاندارد فرمت DVI 1.0 و سازگار با HDCP
|
|
پشتیبانی ویدیویی
|
تا 720P/960P/1080p@60Hz، 4K*2K@30Hz
|
|
پشتیبانی صوتی
|
دولبي TrueHD، دولبي ديجيتال پلاس، DTS، DTS-ES 6.1، DTSHD، DTS-HD-HRA، DTS-HD Master، (PCM-2CH)
|
|
نمونه گیری جزئی از کروما
|
حداکثر 3840*2160@60Hz (4:2:0)
حداکثر 3840*2160@30Hz (4:4:4، 4:2(۲)
|
|
EDID
|
انتقال دو طرفه (به جلو + عقب):
پشتیبانی از EDID پویاپلاگ اند پلی، نیازی به یادگیری نیست
انتقال تک جهت (به جلو):
پشتیبانی از یادگیری EDID به صورت دستی
|
|
RS232
|
3 پایین ترمینال، نرخ بود≤ 38400
|
|
کانکتور فیبر
|
SFP/LC
|
|
بو عرض
|
10.2Gbps
|
|
فاصله انتقال
|
300 متر (از طریق فیبر OM3)
|
|
تا 80 کیلومتر (از طریق فیبر تک حالت)
|
|
دمای کار
|
-10 ~ + 50°C
|
|
دمای ذخیره سازی
|
-20 ~ + 80°C
|
|
رطوبت
|
5٪ تا 90٪ RH (غیر فشرده سازی)
|
|
MTBF
|
100،000 ساعت
|
|
ابعاد (WxDxH)
|
2.87 x 1.73 x 0.69in (73x44x17mm)
|
|
وزن
|
60 گرم / 0.13 پوند
|
|
منبع برق
|
5V DC (USB-C)
|
|
از بین رفتن قدرت
|
<5W
|
|
مجوزهای ایمنی
|
CE، FCC، Rohs
|
اطلاعات سفارش
|
موdel
|
توضیحات
|
|
LNK-MDR4K-Mم
|
مینیDVمنفايبر افزاينده: 1-چDVI سیگنال ((4K*2K) + به عقب RS232، OM3 فیبر چند حالت، 300 متر، LC، از جمله 1 فرستنده و 1 گیرنده،5 ولت DC قدرت ورودی
|
|
LNK- MDR4K-S20
|
مینیDVمنفايبر افزاينده: 1-چDVI سیگنال ((4K*2K) + به عقب RS232,مجرد- حالت فیبر،20 کيلومتر، LC، از جمله یک فرستنده و یک گیرنده5 ولت DC قدرت ورودی
|
|
LNK- MDR4K-S40
|
مینیDVمنفايبر افزاينده: 1-چDVI سیگنال ((4K*2K) + به عقب RS232,مجرد- حالت فیبر،40 کيلومتر، LC، از جمله یک فرستنده و یک گیرنده5 ولت DC قدرت ورودی
|
|
LNK- MDR4K-S80
|
مینیDVمنفايبر افزاينده: 1-چDVI سیگنال ((4K*2K) + به عقب RS232,مجرد- حالت فیبر،80 کيلومتر، LC، از جمله یک فرستنده و یک گیرنده5 ولت DC قدرت ورودی
|
درخواست
درمینی 4K DVI Fiber Optic Extender با RS232به طور گسترده ای درصوتی بصری حرفه ای (AV),
اتوماسیون صنعتیوارتباطات کنترلمحیط هایی که نیاز بهمسافرت های طولانی
انتقال سیگنال با وضوح بالابا امنيت کامل
این یک راه حل ایده آل برایسیستم های نمایش ویدیویی در مقیاس بزرگ,شبکه های سیگنال دیجیتالو
مراکز پخش، کجاسیگنال های ویدیویی 4K DVIوداده های سریال RS232باید از طریق
فاصله های طولانی بدون فشرده سازی یا از دست دادن کیفیت.
داخلاتاق های کنفرانس,اتاق های کنترلومراکز فرماندهی، افزون کننده تضمین می کندسیگنال زمان واقعی
همگام سازیبین کامپیوترها، نمایشگرها و دستگاه های کنترل، ایجاد ارتباط بدون مشکل
و کنترل دقیق.
دستگاه همچنین به طور گسترده ای درسیستم های تصویربرداری پزشکی,نظارت بر امنیت,آموزش
کلاس های آموزشی چند رسانه ایودستگاه های سینمای خانگی، کجاسیگنال DVI با وضوح بالا
انتقالوکنترل دستگاه RS232برای عملکرد و یکپارچه سازی سیستم ضروری هستند.
با تشکر ازتکنولوژی انتقال فیبر نوری,قابلیت قوی ضد تداخلو
انتقال در مسافت های طولانی تا 80 کیلومتر، تضمین می کنهپایدار، امن و پهنای باند بالا
ارتباطات، حتی در محیط هایی با تداخل الکترومغناطیسی قوی.
