بررسی اجمالی

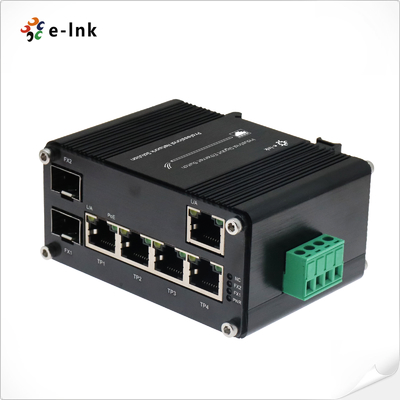

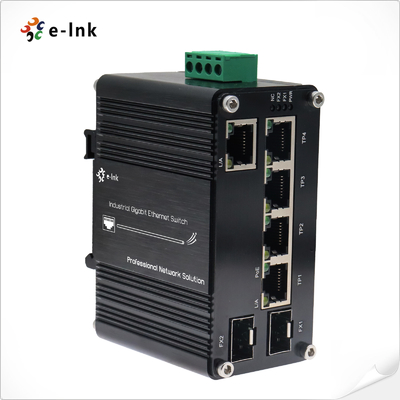

سری E-link LNK-IMC205GHP-SFP یک سوئیچ PoE++ صنعتی با توان بالا است که برای پاسخگویی به
تقاضای رو به رشد برای دستگاه‌های شبکه پرمصرف طراحی شده است. با داشتن 4 پورت 10/100/1000BASE-T PoE++
(IEEE 802.3bt، تا 90 وات در هر پورت)، 1 پورت اترنت گیگابیتی و 2 اسلات فیبر SFP 100/1000M، این دستگاه فشرده
اما قدرتمند، هم داده‌های پرسرعت و هم توان فوق‌العاده بالا را از طریق کابل‌کشی اترنت استاندارد ارائه می‌دهد.
ویژگی های کلیدی
✔ 90W PoE++ در هر پورت (IEEE 802.3bt) – 3 برابر بیشتر از PoE+ استاندارد (802.3at)
✔ پشتیبانی از PoH (Power over HDBaseT) – امکان تحویل توان تا 95 وات از طریق کابل‌های Cat5e/6
✔ اسلات‌های SFP با نرخ دوگانه – پشتیبانی از فیبر چند حالته/تک حالته برای اتصالات طولانی‌مدت یا مقاوم در برابر نویز
✔ طراحی صنعتی مقاوم – دارای درجه IP40، قابل نصب روی ریل DIN، با محافظت بالا در برابر EFT/ESD
✔ دمای عملیاتی گسترده – ساخته شده برای محیط‌های سخت (کارخانه، فضای باز، تاسیسات و غیره)
ایده آل برای کاربردهای پرقدرت
- دوربین‌های سرعت‌دار PTZ (PoE++)
- کلاینت‌های نازک و رایانه‌های لمسی AIO
- سیستم‌های علامت‌دهی دیجیتال و POS/کیوسک
- اینترنت اشیا و اتوماسیون صنعتی
- شبکه‌های نفت/گاز، معدن، آب/فاضلاب
LNK-IMC205GHP-SFP با ظرفیت توان بی‌نظیر و قابلیت اطمینان صنعتی، راه‌حل نهایی برای استقرار دستگاه‌های پرقدرت در محیط‌های بحرانی و شرایط سخت است.
---
✔ چرا این سوئیچ را انتخاب کنید؟
- حذف منابع تغذیه جداگانه – نصب را ساده می‌کند
- آینده‌نگر برای PDهای پرقدرت – پشتیبانی از دستگاه‌های نسل بعدی
- آماده فیبر – گسترش دسترسی شبکه با ماژول‌های SFP
- مقاوم‌سازی شده برای صنعت – عملکرد 24/7 را در شرایط سخت تضمین می‌کند
ایده آل برای نظارت، اتوماسیون و شبکه‌های فضای باز که در آن قدرت بالا + دوام صنعتی ضروری است.
ویژگی ها
► تا 4 پورت از دستگاه‌های IEEE 802.3bt/at/af تغذیه می‌شوند
► بودجه PoE تا 360 وات
► پشتیبانی از توان PoE تا 95 وات برای هر پورت PoE
► پشتیبانی از نصب ریل DIN
► طراحی فشرده و بدون فن از گرم شدن بیش از حد جلوگیری می کند
► محفظه فلزی مستحکم IP40 با استحکام بالا
► منبع تغذیه 48~57V DC با حفاظت از قطبیت معکوس
► دمای عملیاتی -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)
► 5 پورت اترنت گیگابیتی RJ45 مسی 10/100/1000BASE-T
► 2 اسلات SFP، پشتیبانی از فرستنده و گیرنده 1000BASE-X و 100BASE-FX در حالت های دوگانه
► مطابق با استاندارد IEEE 802.3bt PoE

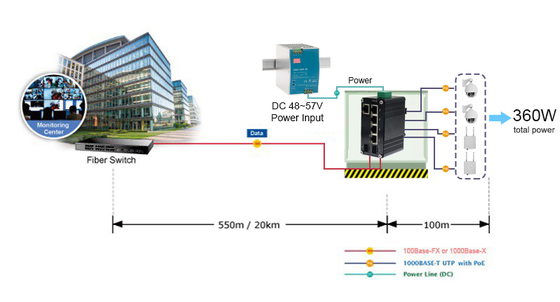

کاربرد
شاخص های فنی
اترنت
استانداردها:
| IEEE 802.3 اترنت |
| IEEE 802.3u اترنت سریع |
IEEE 802.3ab اترنت گیگابیتی |
| IEEE 802.3x کنترل جریان Full-Duplex |
| IEEE 802.3az اترنت کارآمد انرژی (EEE) |
| IEEE 802.3bt 4-جفت Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| نرخ ارسال و فیلتر: |
| 14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
1,488,000pps (1000Mbps) |
| بافر بسته: |
| 2Mbits |
| طول بسته: |
10Kbytes |
| جدول آدرس MAC: |
4K |
| سوئیچ فابریک: |
14Gbps/non-blocking |
| ویژگی تبادل |
پهنای باند صفحه پشتی: 14Gbps; |
| نرخ ارسال بسته: 14.88Mpps |
کانکتور:
4 پورت با عملکرد تزریق کننده 802.3at PoE+ (پورت های 1 تا 4)
|
| پورت نوری: |
زوج به هم تابیده: |
| 10BASE-T: 2-جفت UTP Cat. 3,4,5، تا 100 متر |
100BASE-TX: 2-جفت UTP Cat. 5، تا 100 متر
1000BASE-T: 4-جفت STP Cat 5 تا 100 متر
کابل فیبر نوری
1000BASE-SX:
50/125 میکرومتر یا 62.5/125 میکرومتر کابل فیبر چند حالته، تا 220/550 متر/2 کیلومتر.
1000BASE-LX:
9/125 میکرومتر کابل تک حالته، ارائه فاصله طولانی 2/10/20/40/80/120 کیلومتر (بسته به ماژول SFP)
100BASE-FX:
50/125 میکرومتر یا 62.5/125 میکرومتر کابل فیبر چند حالته برای حداکثر 2 کیلومتر (بسته به ماژول SFP)
9/125 میکرومتر کابل تک حالته برای 20/40/60/120 کیلومتر (متفاوت در ماژول SFP)
رابط
کانکتور:
|
| 5 x RJ45 (4-Port 802.3at PoE Out) |
| پورت نوری: |
2 x SFP 1000Base-X یا 100Base-FX (تشخیص خودکار) |
| PoE (Power over Ethernet) |
استاندارد: |
| IEEE802.3af/at/bt |
| پورت: |
RJ45 |
| اختصاص پین برق: |
جفت 1 End-span: 1/2(-), 3/6(+) |
| جفت 2 Mid-span: 4/5(+), 7/8(-) |
802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
بودجه PoE:
بودجه PoE تا 360 وات
|
| محیطی |
دمای عملیاتی: |
| -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت) |
| دمای ذخیره سازی: |
-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت) |
| رطوبت نسبی: |
5% تا 95% غیر متراکم |
| MTBF |
> 200,000 ساعت |
| الکتریکی و مکانیکی |
ورودی برق: |
| 48~57VDC (ترمینال بلوک) |
| مصرف برق: |
382W حداکثر (PoE در حال استفاده) |
| <5W (PoE در حال استفاده نیست) |
اضافه بار ورودی برق: |
| تنظیم مجدد خودکار |
| قطبیت معکوس: |
موجود |
| ابعاد (LxWxH): |
95 x 88 x 46mm |
| وزن: |
300 گرم |
| محفظه: |
محفظه آلومینیومی |
| گزینه های نصب: |
ریل DIN |
| شاخص های LED: |
PWR: |
| برق |
| L/A: |
Link/Activity |
| PoE: |
وضعیت PoE |
| FX1/FX2: |
وضعیت پیوند فیبر SFP |
| تاییدیه های نظارتی |
ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Class A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| اطلاعات سفارش |
| مدل |
شرح
| LNK-IMC205GHP-SFP |
سوئیچ اترنت گیگابیتی صنعتی 4 پورت 10/100/1000T 802.3bt 90W PoE + 1 پورت 10/100/1000T + 2 پورت 100/1000X SFP |
| گزینه های SFP |
► گزینه SFP. لطفاً SFP خود را در صفحه گزینه های SFP ما (SFP صنعتی) انتخاب کنید. |
| ► ماژول SFP باید جداگانه خریداری شود. |
گزینه های نصب |
| ► براکت ریل DIN پیش فرض نصب شده; |
| گزینه های برق |
► منبع تغذیه ریل DIN 480W/10A 48VDC. سیم باز برای ترمینال بلوک. |
| ► منبع تغذیه باید جداگانه خریداری شود |
ابعاد |
|
