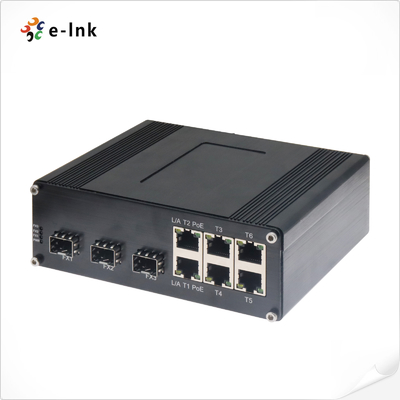

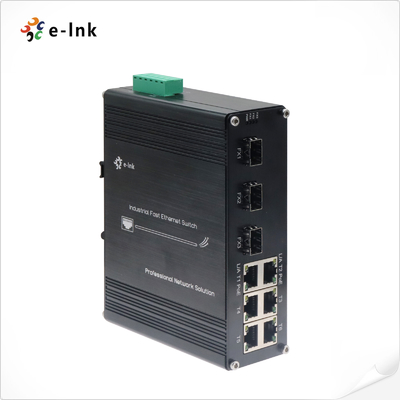

صنعتی6-پورت 10/100T 802.3af/at PoE +3-پورت 100BASE-FX اترنت سوئیچ
بررسی اجمالی
سری LNK-IMC306P یک سوئیچ PoE+ صنعتی مقاوم است که اتصال برق و داده را ارائه می دهد
برای محیط های پر تقاضا. با داشتن 6 پورت 10/100Base-TX PoE+ (IEEE 802.3at) و 3 پورت 100Base-FX
پورت های فیبر، این سوئیچ قوی برای تامین برق و اتصال دستگاه ها در محیط های صنعتی خشن طراحی شده است.
ویژگی های کلیدی:
✔ 6 پورت PoE+ (تا 30 وات در هر پورت) برای دوربین های IP، AP های بی سیم و سایر PD ها
✔ 3 پورت فیبر پشتیبانی از فیبر تک/چند حالته (1/2 هسته) برای لینک های طولانی (2 کیلومتر چند حالته /
20 کیلومتر+ تک حالته)
✔ طراحی صنعتی سخت شده: عملکرد -40 درجه سانتیگراد تا +75 درجه سانتیگراد، ایمنی EMI بالا و مقاومت در برابر لرزش
✔ پورت های مسی با مذاکره خودکار با پشتیبانی از full/half-duplex و auto MDI/MDI-X
ایده آل برای:
• اینترنت اشیا صنعتی و شبکه های اتوماسیون
• نظارت در فضای باز با دوربین های IP
• سیستم های بی سیم توزیع شده
• استقرار سایت های راه دور که به برق و اتصال فیبر نیاز دارند
با قابلیت PoE+ و آپلینک های فیبر، سری LNK-IMC306P نیاز به منبع تغذیه جداگانه را از بین می برد
در حالی که فیبر backhaul مقاوم در برابر نویز را فراهم می کند - ایده آل برای گسترش شبکه ها در محیط های پر سر و صدا یا
نصب های وسیع. محفظه مقاوم، قابلیت اطمینان را در شرایط سخت تضمین می کند و آن را به یک راه حل مقرون به صرفه تبدیل می کند
راه حل همه کاره برای انتقال برق و داده.
ویژگی ها
► پشتیبانی از IEEE 802.3af/at PoE+ (30 وات در هر پورت)
► SFP، SC، FC، ST اختیاری
► پشتیبانی از کنترل جریان 802.3x
► IEEE 802.3az اترنت کارآمد انرژی (EEE)
► ورودی های برق اضافی
► پشتیبانی از نصب روی ریل DIN
► -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت) دمای عملیاتی
► 6 10/100Base-TX + 3 100Base-FX
► پورت 10/100 مگابیت بر ثانیه RJ45 از full/half-duplex، مذاکره خودکار، Auto MDI/MDIX پشتیبانی می کند

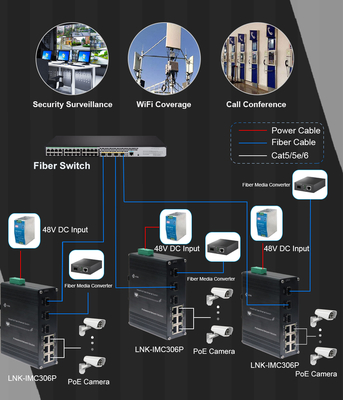

کاربرد
شاخص های فنی
| اترنت |
| استانداردها: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| کنترل جریان IEEE802.3x |
| IEEE 802.3az اترنت کارآمد انرژی (EEE) |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| نرخ ارسال و فیلتر: |
14,880pps (10 مگابیت بر ثانیه) |
| 148,800pps (100 مگابیت بر ثانیه) |
| حافظه بافر بسته: |
512K بیت |
| نوع پردازش: |
Store-and-Forward |
| اندازه جدول آدرس: |
1024 آدرس MAC |
| رابط |
| کانکتور: |
6 x RJ45 |
| پورت نوری: |
3 x 100Base-FX (SFP، SC، FC، ST اختیاری) |
| محیطی |
| دمای عملیاتی: |
-40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت) |
| دمای ذخیره سازی: |
-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت) |
| رطوبت نسبی: |
5٪ تا 95٪ غیر متراکم |
| MTBF |
> 200,000 ساعت |
| الکتریکی و مکانیکی |
| ورودی برق: |
48~57VDC، برق اضافی (بلوک ترمینال 6 پین) |
| مصرف برق: |
180 وات حداکثر (PoE در حال استفاده) |
| 5 وات حداکثر (PoE در حال استفاده نیست) |
| استاندارد: |
IEEE802.3af/at |
| PoE: |
| پورت: |
پورت RJ45 1 ~ پورت 6 |
| حداکثر توان در هر پورت: |
30 وات حداکثر در هر پورت (حالت B جایگزین) |
| حفاظت: |
| اضافه بار ورودی برق: |
تنظیم مجدد خودکار |
| قطبیت معکوس: |
موجود |
| شاخص های LED: |
| برق: |
وضعیت PWR |
| PoE: |
وضعیت هر پورت |
| اترنت (هر پورت): |
پیوند/فعالیت |
| فیبر: |
FX1، FX2، FX3 |
| ابعاد (WxDxH): |
150 x 115 x 50 میلی متر |
| وزن: |
0.6 کیلوگرم |
| محفظه: |
محفظه آلومینیومی |
| گزینه های نصب: |
ریل DIN |
| تاییدیه های نظارتی |
| ISO9001 |
| EN55022:2010+AC: 2011، کلاس A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
اطلاعات سفارش
| مدل |
شرح |
| LNK-IMC306P |
سوئیچ اترنت صنعتی: 6 پورت 10/100Base-TX (6 پورت PoE+) + 3 پورت 100BASE-FX فیبر، چند حالته، فیبر دوگانه، SC، 2KM |
| LNK-IMC306P-20 |
سوئیچ اترنت صنعتی: 6 پورت 10/100Base-TX (6 پورت PoE+) + 3 پورت 100BASE-FX فیبر، تک حالته، فیبر دوگانه، SC، 20KM |
| LNK-IMC306PS-20 |
سوئیچ اترنت صنعتی: 6 پورت 10/100Base-TX (6 پورت PoE+) + 3 پورت 100BASE-FX فیبر، تک حالته، فیبر تک، SC، 20KM |
| LNK-IMC306PF-20 |
سوئیچ اترنت صنعتی: 6 پورت 10/100Base-TX (6 پورت PoE+) + 3 پورت 100BASE-FX فیبر، تک حالته، فیبر تک، FC، 20KM |
| LNK-IMC306P-SFP |
سوئیچ اترنت صنعتی 6 پورت 10/100BASE-T (6 پورت PoE+) + 3 پورت 100BASE SFP |
| گزینه های SFP |
► گزینه SFP. لطفاً SFP خود را در صفحه گزینه های SFP ما انتخاب کنید |
| ► ماژول SFP باید جداگانه خریداری شود. |
| گزینه های نصب |
► براکت ریل DIN پیش فرض نصب شده است. |
| گزینه های برق |
► منبع تغذیه ریل DIN 240W/5A 48VDC. سیم باز برای بلوک ترمینال. |
| ► منبع تغذیه باید جداگانه خریداری شود. |
