سوئیچ اترنت مدیریت‌شده با 8 پورت TP صنعتی و 6 پورت فیبر SFP+ برای یکپارچه‌سازی شبکه‌ها

صناعی L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ سوئیچ اترنت مدیریت شده

مرور کلی

سری ETH-IMC2408MP یک سوئیچ PoE+ چند گیگابیت مدیریت شده L2+ درجه صنعتی است که

ترکیبی از تحویل PoE با قدرت بالا با اتصال فیبر پیشرفته است. دارای پورت های 8 × گیگابیت PoE +

(802.3at، 30W / پورت) ، 4 × 1G اسلات SFP، و 2 × 10G SFP + لینک های بالا، این سوئیچ سخت شده طراحی شده است

برای کاربردهای توان بیش از اترنت با استفاده از پهنای باند زیاد در محیط های سخت.

ویژگی های کلیدی و مزایای:
✔ طراحی PoE+ قدرتمند:
- پورت های 8× 10/100/1000Base-T ((X) تا 30W در هر پورت را ارائه می دهند
- 240W بودجه PoE کل برای تغذیه چندین دستگاه با تقاضای بالا

✔ اتصال فیبر چند گیگابیت:
- 4 × 1000Base-X SFP اسلات (1G) + 2 × 10G SFP + پورت
- پشتیبانی از ماژول های تک حالت / چند حالت (1/2 هسته)
- امکان تپولوژی های فیبر انعطاف پذیر از محدوده کوتاه تا 80km +

✔ قابلیت اطمینان صنعتی:
- -40°C تا +75°C محدوده دمای کار
- گزینه های نصب DIN-rail یا دیوار
- حفاظت از EMI/surge (با استاندارد EN61000-6-2/4 مطابقت دارد)

✔ مدیریت پیشرفته L2+:
- مدیریت برق VLAN، QoS و PoE
- IGMP برای بهینه سازی ترافیک چندرسانه
- تصاویر دوگانه نرم افزار برای عملکرد ایمن

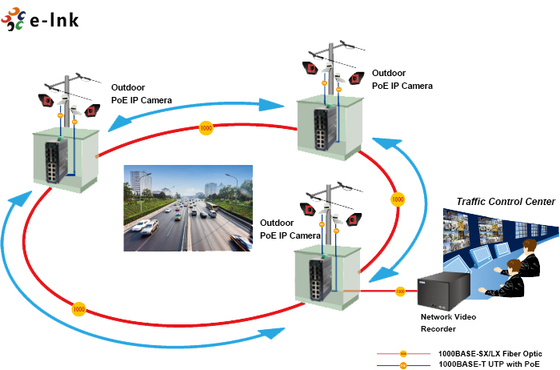

کاربرد های ایده آل:
• سیستم های نظارتی با وضوح بالا (کامرات PTZ با 10G backhaul)
• شبکه های بی سیم بیرونی (WAPهای PoE با جمع آوری فیبر)
• اتوماسیون صنعتی با نیازهای مخلوط PoE و فیبر
• زیرساخت های حمل و نقل (سیستم های نظارت بر تونل/پل)

با ترکیبی منحصر به فرد از PoE با قدرت بالا، پورت های دسترسی 1G و لینک های صوتی 10G،

سری ETH-IMC2408MP انعطاف پذیری بی نظیر را برای شبکه های صنعتی مدرن ارائه می دهد.

طراحی سخت شده تضمین می کند که عملیات 24/7 در شرایط شدید در حالی که ارائه پهنای باند مقیاس پذیر

و قدرت برای گسترش IoT.

ویژگی ها

️ DIP Switch از یک کلید VLAN، یک کلید مدیریت حلقه، PoE Reset و 250m PoE پشتیبانی می کند

شبکه

پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به RS232

اصلاً پورت سریالی نیست

9K بایت جمبو فریم

️ IEEE 802.3az اترنات کارآمد انرژی (EEE)

️ قاب آلومینیومی IP40

پشتیبانی از نصب DIN-Rail

پشتیبانی از 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

10/100/1000Mbps پورت RJ45 پشتیبانی از Full/Half-duplex، مذاکره خودکار، Auto MDI/MDIX

️ IEEE802.3af/at مطابق

درخواست

شاخص های فنی

اترنت
استانداردها:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d درخت کشش
نرخ ارسال و فیلتر کردن:	14،880pps (10Mbps)
	148،800pps (100Mbps)
	1,488،000pps (1000Mbps)
	1,488,000،000pps (10000Mbps)
حافظه بافر بسته:	12M بیت
نوع پردازش:	ذخیره و انتقال
پهنای باند پس زمینه	110 گيگابايت در ثانیه
حداکثر طول بسته:	قاب بزرگ 9K بایت
اندازه جدول آدرس:	آدرس های 8K MAC
رابط
کانکتور:	8 × RJ45
RS485:	1 × RS485 (اختیاری)
پورت نوری:	4 x 1000Base-X SFP 2 × 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (برای مدیریت)
رابط سریال RS485 (اختیاری)
رابط فیزیکی	ترمینال پیچ 3 پین استاندارد صنعتی
نوع داده	1Ch RS485 دو طرفه
سیگنال های RS-485	داده+، داده-، GND
فاصله خط بندر سریال (سنگ)	1000 متر
نرخ بود	0 ~ 800kbps
PoE (قدرت از طریق اترنت)
استاندارد:	IEEE 802.3at قدرت بر روی اترنت پلاس
	IEEE 802.3af قدرت بر روی اترنت
بندر:	RJ45
تخصیص پین قدرت	4/5 ((+) ، 7/8 ((-)
بودجه PoE:	بودجه PoE تا 240 وات
محیطntal
دمای کار:	-40°C تا 80°C (-40°F تا 176°F)
دمای ذخیره سازی:	-40°C تا 85°C (-40°F تا 185°F)
رطوبت نسبی:	۵ تا ۹۵٪ بدون فشرده سازی
MTBF	> 200،000 ساعت
برق و مکانیک
قدرت ورودی:	48 ~ 57VDC، قدرت اضافی (بلاک ترمینال 6 پین)
مصرف برق:	8W حداکثر. ((PoE در حال استفاده<240W)
حفاظت:
اضافه بار قدرت ورودی:	قابل تنظیم مجدد اتوماتیک
قطب معکوس:	حال حاضر
DIP سوئیچ
عملکرد سوئیچ ۴ رقمی DIP	DIP	عملکرد	تنظیمات
	SW 1	VLAN	روشن - فعال	OFF - معلول
	SW 2	مدیریت حلقه	روشن - فعال	OFF - معلول
	SW 3 (در حال ارتقاء است)	شبکه PoE 250m	روشن - فعال	OFF - معلول
	SW 4 (در حال ارتقاء است)	PoE Reset	روشن - فعال	OFF - معلول
شاخص های LED:
PWR:	وضعیت قدرت
اترنت (به هر پورت):	ارتباط/فعالیت
PoE (اختیاری)	وضعیت PoE
فیبر:	پورت SFP گیگابیت: F9~F12
	پورت 10G SFP+: F13، F14
ابعاد (WxDxH):	149 × 114 × 50 میلی متر
وزن:	0.55 کيلوگرم
پوشش:	کیس آلومینیومی
گزینه های نصب:	نصب DIN-Rail
ویژگی های نرم افزار
پروتکل های تخلیه	پشتیبانی از STP/RSTP/MSTP/ERPSv2، جمع آوری لینک
پشتیبانی از چند پخش	از IGMP Snooping V1/V2/V3 پشتیبانی کنید، از GMRP، GVMP،802.1Q
VLAN	پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، Double VLAN،
مدیریت زمان	SNTP
QOS	هدایت مجدد بر اساس جریان محدودیت نرخ مبتنی بر جریان فیلتر کردن بسته بر اساس جریان 8*صف های خروجی هر پورت 802.1p/DSCP کیفیت خدمات متفاوت، علامت اولویت/تذکر الگوریتم برنامه ریزی صف (SP، WRR، SP+WRR)
ACL	ACL صادر کننده در بندر ACL مبتنی بر پورت و VLAN فیلتر کردن بسته L2 تا L4، مطابقت با اولین 80 بایت پیام. ارائه ACL بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN، و غیره
مدیریت PoE	محدوده کل قدرت منبع برق PoE اختصاص قدرت خروجی PoE پیکربندی اولویت خروجی PoE وضعیت کار PoE برنامه ریزی عملیات PoE
نگهداری تشخیصی	پشتیبانی از انعکاس پورت، Syslog، Ping
عملکرد مدیریت	پشتیبانی از CLI، WEB، SNMPv1/v2/v3، Telnet server for management، EEE، LLDP، DHCP Server/Client ((IPv4/IPv6) ، Cloud/MQTT
مدیریت هشدار	پشتیبانی از خروجی هشدار رله یک طرفه، RMON، TRAP
امنیت	حفاظت از طوفان پخش، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 پشتیبانی از DHCP Snooping، گزینه 82،802.1X دسترسی امنیتی پشتیبانی از مدیریت سلسله مراتب کاربر، لیست کنترل دسترسی ACL، پشتیبانی از DDOS، فیلترسازی / اتصال MAC مبتنی بر پورت، سیاهچاله های MAC، حفاظت از منبع IP، انزوا پورت، محدودیت سرعت پیام ARP
ویژگی های لایه 2+ پیشرفته	مدیریت IPv4/IPv6 مسیر ثابت
مجوزهای قانونی
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
استاندارد EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (افزایش)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
