سوئیچ اترنت مدیریت‌شده با 8 پورت TP و 6 پورت فیبر SFP+ صنعتی برای یکپارچه‌سازی شبکه‌ها

L2+ 8 پورت صنعتی 10/100/1000T + 4 پورت 1G SFP + 2 پورت 10G SFP+ سوئیچ اترنت مدیریت شده

مرور کلی

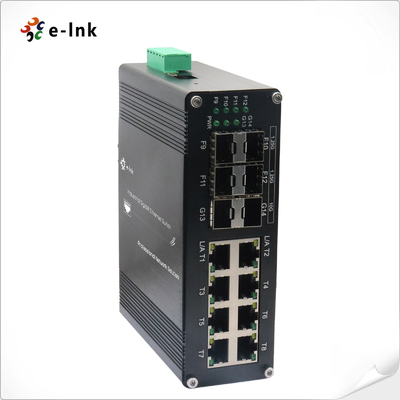

سری ETH-IMC2408M یک سوئیچ Ethernet چند گیگابیت مدیریت شده صنعتی است که برای

شبکه های با عملکرد بالا در محیط های سخت، ترکیبی از 8 × پورت های مس گیگابیت، 4 × 1G

اسلات های SFP و پورت های 2 × 10G SFP +، این سوئیچ سخت شده انعطاف پذیری اتصال استثنایی را برای

برنامه های کاربردی با عرض باند زیاد.

ویژگی های کلیدی و مزایای:
✔ پیکربندی پورت های ترکیبی:
- 8× 10/100/1000بایس-T(X) پورت های RJ45 با اتوماتیک MDI/MDI-X
- 4 × 1000Base-X SFP اسلات (1G)
- 2 × 10G پورت های SFP + برای لینک های سریع بالا

✔ پشتیبانی از فیبر های آینده:
- هم با اپتیک های 1G و 10G سازگار است
- پشتیبانی از ماژول های SFP/SFP+ تک حالت/متعدد حالت (1/2 هسته)
- امکان اتصال راه دور تا 80 کیلومتر (با اپتیک مناسب)

✔ قابلیت اطمینان صنعتی:
- -40°C تا +75°C محدوده دمای کار
- گزینه های نصب DIN-rail یا دیوار
- حفاظت از افزایش و مقاومت در برابر ارتعاش

✔ مدیریت پیشرفته:
- VLAN، QoS، و IGMP جاسوسي
- انعکاس بندر و اولویت بندی ترافیک
- رابط های مدیریت وب / CLI / SNMP

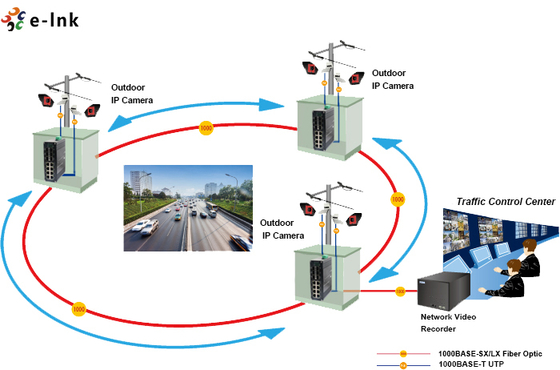

کاربرد های ایده آل:
• سیستم های نظارت پهنای باند بالا با دوربین های IP 4K
• شبکه های ستون فقرات صنعتی که نیاز به لینک های بالا 10G دارند
• نقاط جمع آوری بی سیم برای 5G/Wi-Fi 6
• سیستم های حمل و نقل هوشمند (ITS، ارتباطات راه آهن)

با ترکیب منحصر به فرد خود از پورت های دسترسی 1G و 10G فایبر لینک بالا، سری ETH-IMC2408M

این سوئیچ باعث می شود تا فاصله بین دستگاه های لبه ای و شبکه های اصلی را ببندد.

عملکرد قابل اعتماد در شرایط سخت در حالی که عرض باند مقیاس پذیر برای شبکه در حال رشد فراهم می کند

خواسته ها

ویژگی ها

پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به RS232

اصلاً پورت سریالی نیست

9K بایت جمبو فریم

️ IEEE 802.3az اترنات کارآمد انرژی (EEE)

️ قاب آلومینیومی IP40

پشتیبانی از نصب DIN-Rail

-40°C تا 80°C (-40°F تا 176°F)

پشتیبانی از 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

10/100/1000Mbps پورت RJ45 پشتیبانی از Full/Half-duplex، مذاکره خودکار، Auto MDI/MDIX

درخواست

شاخص های فنی

اترنت
استانداردها:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d درخت کشش
نرخ ارسال و فیلتر کردن:	14،880pps (10Mbps)
	148،800pps (100Mbps)
	1,488،000pps (1000Mbps)
	1,488,000،000pps (10000Mbps)
حافظه بافر بسته:	12M بیت
نوع پردازش:	ذخیره و انتقال
پهنای باند پس زمینه	110 گيگابايت در ثانیه
حداکثر طول بسته:	قاب بزرگ 9K بایت
اندازه جدول آدرس:	آدرس های 8K MAC
رابط
کانکتور:	8 × RJ45
RS485:	1 × RS485 (اختیاری)
پورت نوری:	4 x 1000Base-X SFP 2 × 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (برای مدیریت)
رابط سریال RS485 (اختیاری)
رابط فیزیکی	ترمینال پیچ 3 پین استاندارد صنعتی
نوع داده	1Ch RS485 دو طرفه
سیگنال های RS-485	داده+، داده-، GND
فاصله خط بندر سریال (سنگ)	1000 متر
نرخ بود	0 ~ 800kbps
محیطntal
دمای کار:	-40°C تا 80°C (-40°F تا 176°F)
دمای ذخیره سازی:	-40°C تا 85°C (-40°F تا 185°F)
رطوبت نسبی:	۵ تا ۹۵٪ بدون فشرده سازی
MTBF	> 200،000 ساعت
برق و مکانیک
قدرت ورودی:	12 ~ 48VDC، قدرت اضافی (بلاک ترمینال 6 پین)
مصرف برق:	8W حداکثر. ((PoE در حال استفاده<240W)
حفاظت:
اضافه بار قدرت ورودی:	قابل تنظیم مجدد اتوماتیک
قطب معکوس:	حال حاضر

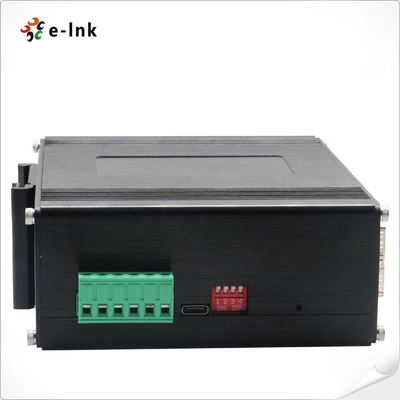

DIP سوئیچ
عملکرد سوئیچ ۴ رقمی DIP	DIP	عملکرد	تنظیمات
	SW 1	VLAN	روشن - فعال	OFF - معلول
	SW 2	مدیریت حلقه	روشن - فعال	OFF - معلول
	SW 3	محرمانه	در مورد - محفوظ	OFF - محفوظ است
	SW 4	محرمانه	در مورد - محفوظ	OFF - محفوظ است

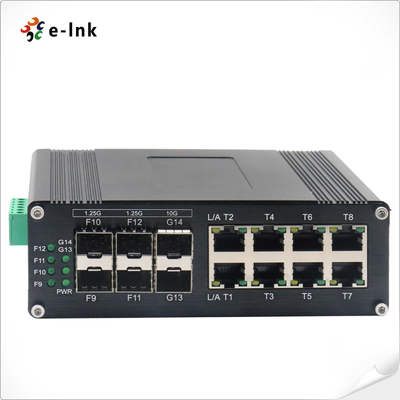

شاخص های LED:
PWR:	وضعیت قدرت
اترنت (به هر پورت):	ارتباط/فعالیت
فیبر:	پورت SFP گیگابیت: F9~F12
	پورت 10G SFP+: F13، F14
ابعاد (WxDxH):	149 × 114 × 50 میلی متر
وزن:	0.55 کيلوگرم
پوشش:	کیس آلومینیومی
گزینه های نصب:	نصب DIN-Rail
ویژگی های نرم افزار
پروتکل های تخلیه	پشتیبانی از STP/RSTP/MSTP/ERPSv2، جمع آوری لینک
پشتیبانی از چند پخش	از IGMP Snooping V1/V2/V3 پشتیبانی کنید، از GMRP، GVMP،802.1Q
VLAN	پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، Double VLAN،
مدیریت زمان	SNTP
QOS	هدایت مجدد بر اساس جریان محدودیت نرخ مبتنی بر جریان فیلتر کردن بسته بر اساس جریان 8*صف های خروجی هر پورت 802.1p/DSCP کیفیت خدمات متفاوت، علامت اولویت/تذکر الگوریتم برنامه ریزی صف (SP، WRR، SP+WRR)
ACL	ACL صادر کننده در بندر ACL مبتنی بر پورت و VLAN فیلتر کردن بسته L2 تا L4، مطابقت با اولین 80 بایت پیام. ارائه ACL بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN، و غیره
نگهداری تشخیصی	پشتیبانی از انعکاس پورت، Syslog، Ping
عملکرد مدیریت	پشتیبانی از CLI، WEB، SNMPv1/v2/v3، Telnet server for management، EEE، LLDP، DHCP Server/Client ((IPv4/IPv6) ، Cloud/MQTT
مدیریت هشدار	پشتیبانی از خروجی هشدار رله یک طرفه، RMON، TRAP
امنیت	حفاظت از طوفان پخش، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 پشتیبانی از DHCP Snooping، گزینه 82،802.1X دسترسی امنیتی پشتیبانی از مدیریت سلسله مراتب کاربر، لیست کنترل دسترسی ACL، پشتیبانی از DDOS، فیلترسازی / اتصال MAC مبتنی بر پورت، سیاهچاله های MAC، حفاظت از منبع IP، انزوا پورت، محدودیت سرعت پیام ARP
ویژگی های لایه 2+ پیشرفته	مدیریت IPv4/IPv6 مسیر ثابت
مجوزهای قانونی
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
استاندارد EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (افزایش)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
