پورتهای صنعتی 24 TP و 4 پورت فیبر SFP مدیریت سوئیچ اترنت برای یکپارچه سازی شبکه ها

سوئیچ اترنت مدیریتی L2+ 24 پورت 10/100/1000T 802.3at PoE + 4 پورت 1000X SFP

بررسی اجمالی

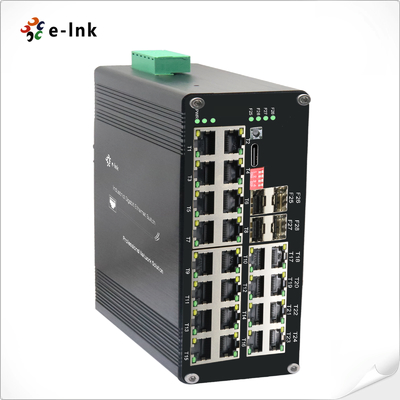

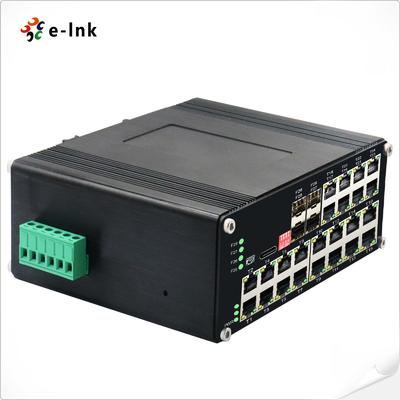

سری ETH-DIMC2424MP یک سوئیچ اترنت PoE+ مدیریت شده L2+ با درجه صنعتی است که

توزیع برق با چگالی بالا را با قابلیت های شبکه قوی ترکیب می کند. با داشتن 24 پورت گیگابیت

PoE+ (IEEE 802.3at، 30 وات در هر پورت) و 4 پورت 1000Base-X SFP فیبر، این سوئیچ مقاوم

برای استقرار در ماموریت های حیاتی در محیط های سخت طراحی شده است.

ویژگی ها و مزایای کلیدی:
✔ طراحی PoE+ با توان بالا: 24 پورت 10/100/1000Base-T(X) تا 30 وات در هر پورت ارائه می دهند و از

دستگاه های پرمصرف مانند دوربین های PTZ و AP های بی سیم پشتیبانی می کنند.
✔ اتصال دو رسانه ای: 4 اسلات SFP (تک حالته/چند حالته، 1/2 هسته) پیوندهای فیبر از راه دور را فعال می کنند.

✔ قابلیت اطمینان صنعتی: در دماهای شدید (-40 درجه سانتیگراد تا +75 درجه سانتیگراد) با محافظت در برابر نوسانات و
مقاومت در برابر لرزش کار می کند.

✔ مدیریت L2+ پیشرفته: VLAN، QoS، IGMP snooping و port mirroring برای کنترل ترافیک بهینه شده.
✔ سادگی Plug-and-Play: Auto MDI/MDI-X و auto-negotiation نصب را ساده می کنند.
کاربردهای معمول:

• سیستم های نظارت تصویری IP در مقیاس بزرگ (تامین برق 24+ دوربین)
• شبکه های IoT صنعتی با توپولوژی های مسی/فیبری ترکیبی
• شبکه های مش بی سیم در فضای باز که به PoE و backhaul فیبر نیاز دارند
• زیرساخت های شهر هوشمند (کنترل ترافیک، روشنایی خیابان)
با بودجه PoE کلی 720 و دوام درجه حامل بی نظیر خود، سری ETH-DIMC2424MP

راه حل نهایی برای استقرار دستگاه های شبکه ای با توان بالا در محیط های چالش برانگیز است. گزینه های ماژولار آن

فیبر، شبکه شما را در آینده تضمین می کند در حالی که طراحی مقاوم، عملکرد 24/7 را در جایی که استاندارد است، تضمین می کند

سوئیچ ها با شکست مواجه می شوند.

ویژگی ها

► پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به سریال RS232

پورت در همه

► فریم جامبو 10K بایت

► IEEE 802.3az اترنت کم مصرف (EEE)

► محفظه آلومینیومی IP40

► پشتیبانی از نصب DIN-Rail

► -40 درجه سانتیگراد تا 80 درجه سانتیگراد (40- درجه فارنهایت تا 176 درجه فارنهایت) دمای عملیاتی

► پشتیبانی از 24x10/100/1000Base-T + 4x1000Base-X SFP

► پورت 10/100/1000 مگابیت بر ثانیه RJ45 از Full/Half-duplex، Auto-negotiation، Auto MDI/MDIX پشتیبانی می کند

► مطابق با IEEE802.3af/at

► سوئیچ DIP از VLAN یک کلیدی، مدیریت حلقه یک کلیدی، بازنشانی PoE و شبکه PoE 250 متری پشتیبانی می کند

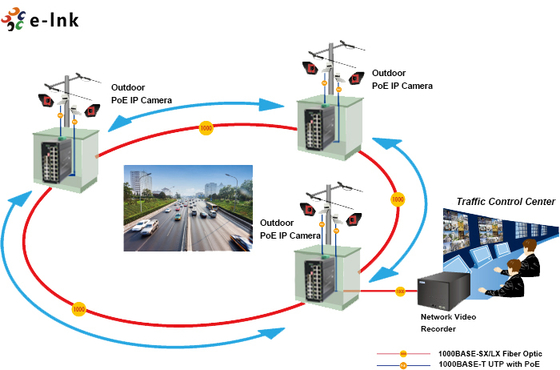

کاربرد

شاخص های فنی

اترنت

استانداردها:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	نرخ فوروارد و فیلتر:
14,880pps (10 مگابیت بر ثانیه)	148,800pps (100 مگابیت بر ثانیه)
	1,488,000pps (1000 مگابیت بر ثانیه)
	حافظه بافر بسته:
12M بیت	نوع پردازش:
Store-and-Forward	پهنای باند صفحه پشتی
110 گیگابیت بر ثانیه	حداکثر طول بسته:
فریم جامبو 10K بایت	اندازه جدول آدرس:
8K آدرس MAC	رابط
کانکتور:
24 x RJ45	RS485:
1 x RS485 (اختیاری)	پورت نوری:
4 x 1000Base-X SFP	USB-C:
1 x USB-C (برای مدیریت)	رابط سریال RS485 (اختیاری)
رابط فیزیکی
ترمینال پیچ 3 پین استاندارد صنعتی	نوع داده
1Ch RS485 دو جهته	سیگنال های RS-485
Data+، Data-، GND	فاصله خط پورت سریال (مس)
1000 متر	نرخ باود
0 ~ 800 کیلوبیت بر ثانیه	PoE (Power over Ethernet)
استاندارد:
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	پورت:
RJ45	اختصاص پین برق
4/5(+), 7/8(-)	بودجه PoE:
تا 720 وات بودجه PoE	محیط
دمای عملیاتی:-40 درجه سانتیگراد تا 80 درجه سانتیگراد (40- درجه فارنهایت تا 176 درجه فارنهایت)
دمای ذخیره سازی:	-40 درجه سانتیگراد تا 85 درجه سانتیگراد (40- درجه فارنهایت تا 185 درجه فارنهایت)
رطوبت نسبی:	5٪ تا 95٪ غیر متراکم
MTBF	> 200,000 ساعت
الکتریکی و مکانیکی	ورودی برق:

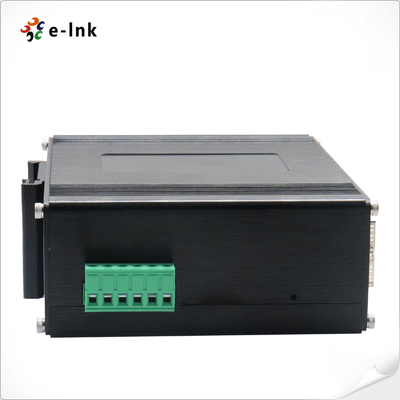

48~57VDC، برق اضافی (بلوک ترمینال 6 پین)
مصرف برق:	8 وات حداکثر (PoE در حال استفاده
<720 وات)	حفاظت:اضافه بار ورودی برق:
تنظیم مجدد خودکار
قطبیت معکوس:	موجود
DI	P Switch
عملکرد سوئیچ DIP 4 رقمیDIP
عملکرد	تنظیمات	SW 1	VLAN
	روشن - فعال	مدیریت زمان	شاخص های LED:	برق:
	روشن - فعال	خاموش - غیرفعال	شاخص های LED:	برق:
	روشن - فعال	خاموش - غیرفعال	شاخص های LED:	برق:
	روشن - فعال	خاموش - غیرفعال	شاخص های LED:	برق:
وضعیت برق
اترنت (در هر پورت):	پیوند/فعالیت
PoE	وضعیت PoE (T1~T24)
فیبر:	پورت Gigabit SFP: F25~F28
ابعاد (WxDxH):	155 x 115 x 85 میلی متر
وزن:	1.2 کیلوگرم
محفظه:	محفظه آلومینیومی
گزینه های نصب:	نصب DIN-Rail
ویژگی های نرم افزار	پروتکل های افزونگی
پشتیبانی از STP/RSTP/MSTP/ERPSv2، تجمیع لینک
پشتیبانی از چندپخشی	پشتیبانی از IGMP Snooping V1/V2/V3، پشتیبانی از GMRP، GVMP، 802.1Q
VLAN	پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، VLAN دوگانه،
مدیریت زمان	SNTP
QOS	تغییر مسیر مبتنی بر جریان
محدودیت نرخ مبتنی بر جریان	فیلتر بسته مبتنی بر جریان 8* صف خروجی هر پورت 802.1p/DSCP اولویت نگاشت Diff-Serv QoS، علامت گذاری/توضیح اولویت الگوریتم زمانبندی صف (SP، WRR، SP+WRR) ACL صدور ACL مبتنی بر پورت
ACL مبتنی بر پورت و VLAN	فیلتر بسته L2 تا L4، تطبیق 80 بایت اول پیام. ACL را بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN و غیره ارائه دهید مدیریت PoE محدودیت کل توان منبع تغذیه PoE
تخصیص توان خروجی PoE	پیکربندی اولویت خروجی PoE وضعیت کاری PoE زمانبندی عملیات PoE نگهداری تشخیصی پشتیبانی از port mirroring، Syslog، Ping
عملکرد مدیریت	پشتیبانی از CLI، WEB، SNMPv1/v2/v3، سرور Telnet برای مدیریت، EEE، LLDP، سرور/کلاینت DHCP (IPv4/IPv6)، Cloud/MQTT
مدیریت آلارم	پشتیبانی از خروجی آلارم رله 1 طرفه، RMON، TRAP
امنیت	محافظت از طوفان پخش، HTTPS/SSLv3، AAA و RADIUS، SSH2.0
پشتیبانی از DHCP Snooping، Option 82، دسترسی امنیتی 802.1X،	پشتیبانی از مدیریت سلسله مراتبی کاربر، لیست کنترل دسترسی ACL، پشتیبانی از DDOS، فیلتر/اتصال MAC مبتنی بر پورت، حفره های سیاه MAC، محافظت از منبع IP، محدودیت سرعت پیام ARP ویژگی های پیشرفته لایه 2+ مدیریت IPv4/IPv6
مسیر استاتیک	تاییدیه های نظارتی ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
اطلاعات سفارش
مدل

شرح
