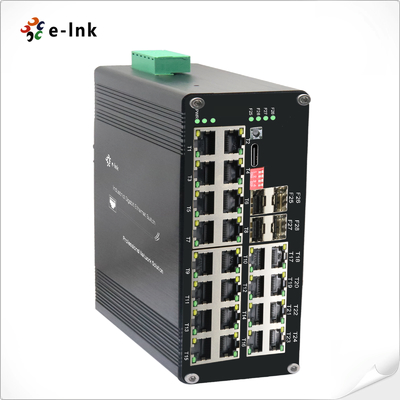

سوئیچ اترنت با 24 پورت TP و 4 پورت فیبر نوری SFP مدیریت شده صنعتی برای یکپارچه سازی شبکه‌ها

سوئیچ اترنت مدیریت شده L2+ 24 پورت 10/100/1000T صنعتی + 4 پورت 1000X SFP

بررسی اجمالی

سری ETH-DIMC2424M یک سوئیچ اترنت مدیریت شده L2+ با درجه صنعتی است که برای

استقرار شبکه با چگالی بالا در محیط های پر تقاضا طراحی شده است. با داشتن 24× 10/100/1000Base-T(X)

پورت های مسی و 4× اسلات فیبر 1000Base-X SFP، این سوئیچ مقاوم اتصال استثنایی را ارائه می دهد

و عملکرد برای کاربردهای صنعتی.

ویژگی های کلیدی:
- تراکم پورت بالا: 24× پورت های اترنت گیگابیتی با مذاکره خودکار با Full/Half duplex و auto

پشتیبانی از MDI/MDI-X
- آپلینک های فیبر انعطاف پذیر: 4× اسلات SFP سازگار با ماژول های تک حالته/چند حالته (1/2 هسته)
- مدیریت پیشرفته L2+: ویژگی های جامع از جمله VLAN، QoS، امنیت و شبکه

نظارت
- دوام صنعتی: طراحی شده برای عملکرد قابل اعتماد در شرایط سخت (40- درجه سانتیگراد تا 75+ درجه سانتیگراد)

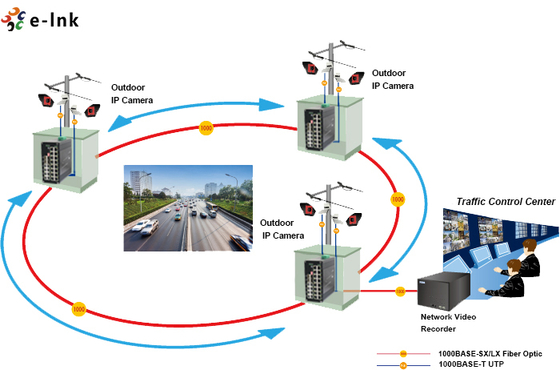

کاربردهای ایده آل:
✓ سیستم های اتوماسیون صنعتی در مقیاس بزرگ
✓ شبکه های نظارت تصویری IP با چگالی بالا
✓ استقرار نقطه دسترسی بی سیم سازمانی
✓ اتصال سایت از راه دور با فیبر بک هال
✓ زیرساخت های حیاتی که به تجهیزات سخت شده نیاز دارند

با ترکیب تعداد پورت بالا و اتصال فیبر، سری ETH-DIMC2424M یک

راه حل مقیاس پذیر برای شبکه هایی که به دسترسی مسی و قابلیت های ستون فقرات فیبر نیاز دارند. این

ساخت و ساز درجه صنعتی سوئیچ عملکرد قابل اعتماد را در محیط های خشن تضمین می کند، در حالی که

ویژگی های مدیریت پیشرفته آن امکان کنترل و بهینه سازی دقیق شبکه را فراهم می کند. این باعث می شود

به ویژه برای برنامه هایی که قابلیت اطمینان شبکه، مقیاس پذیری و مدیریت از راه دور

الزامات حیاتی هستند.

ویژگی ها

► فریم جامبو 10K بایت

► IEEE 802.3az اترنت کارآمد انرژی (EEE)

► محفظه آلومینیومی IP40

► پشتیبانی از نصب DIN-Rail

      ►-40°C تا 80°C (-40°F تا 176°F) عملیاتی

► پشتیبانی از 24x10/100/1000Base-T + 4x1000Base-X SFP

► پورت 10/100/1000Mbps RJ45 از Full/Half-duplex، Auto-negotiation، Auto MDI/MDIX پشتیبانی می کند

► پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به RS232

پورت سریال در همه

کاربرد

شاخص های فنی

اترنت
استانداردها:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
نرخ فوروارد و فیلتر:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
حافظه بافر بسته:	12M بیت
نوع پردازش:	Store-and-Forward
پهنای باند Backplane	110Gbps
حداکثر طول بسته:	فریم جامبو 10K بایت
اندازه جدول آدرس:	8K آدرس MAC
رابط
کانکتور:	24 x RJ45
RS485:	1 x RS485 (اختیاری)
پورت نوری:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (برای مدیریت)
رابط سریال RS485 (اختیاری)
رابط فیزیکی	ترمینال پیچ 3 پین استاندارد صنعتی
نوع داده	1Ch RS485 دو جهته
سیگنال های RS-485	Data+، Data-، GND
فاصله خط پورت سریال (مس)	1000 متر
نرخ باود	0 ~ 800 کیلوبیت بر ثانیه
محیطدمای عملیاتی:
-40°C تا 80°C (-40°F تا 176°F)	دمای ذخیره سازی:
-40°C تا 85°C (-40°F تا 185°F)	رطوبت نسبی:
5٪ تا 95٪ غیر متراکم	MTBF
> 200,000 ساعت	الکتریکی و مکانیکی

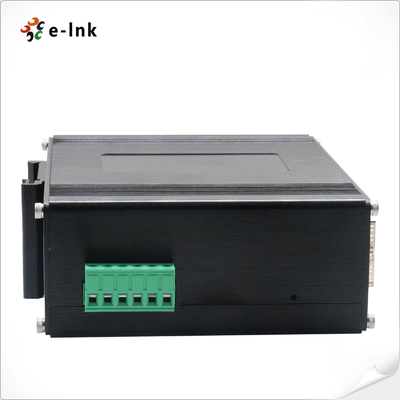

ورودی برق:
12~48VDC، برق اضافی (بلوک ترمینال 6 پین)	مصرف برق:
8W حداکثر	حفاظت:
اضافه بار ورودی برق:
تنظیم مجدد خودکار	قطبیت معکوس:
موجود	DI
سوئیچ Pعملکرد سوئیچ DIP 4 رقمی
DIP	عملکرد	تنظیمات	SW 1
	VLAN	پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، VLAN دوگانه،	خاموش - غیر فعال	SW 3
	مدیریت حلقه	روشن - فعال	خاموش - غیر فعال	SW 3
	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده	شاخص های LED:
	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده	شاخص های LED:
PWR:
وضعیت برق	اترنت (در هر پورت):
پیوند/فعالیت	پورت RJ45
(T1~T24)	فیبر:
پورت Gigabit SFP: F25~F28	ابعاد (WxDxH):
155 x 115 x 85 میلی متر	وزن:
1.2 کیلوگرم	محفظه:
محفظه آلومینیومی	گزینه های نصب:
نصب DIN-Rail	ویژگی های نرم افزار
پروتکل های افزونگی
پشتیبانی از STP/RSTP/MSTP/ERPSv2، تجمیع لینک	پشتیبانی از چندپخشی
پشتیبانی از IGMP Snooping V1/V2/V3، پشتیبانی از GMRP، GVMP، 802.1Q	VLAN
پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، VLAN دوگانه،	مدیریت زمان
SNTP	QOS
تغییر مسیر مبتنی بر جریان	محدود کردن سرعت مبتنی بر جریان فیلتر بسته مبتنی بر جریان 8* صف خروجی هر پورت 802.1p/DSCP نقشه برداری اولویت Diff-Serv QoS، علامت گذاری/توضیح مجدد اولویت الگوریتم زمانبندی صف (SP، WRR، SP+WRR) ACL
صدور ACL مبتنی بر پورت	ACL بر اساس پورت و VLAN فیلتر بسته L2 تا L4، تطبیق 80 بایت اول پیام. ACL را بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN و غیره ارائه دهید نگهداری تشخیصی
پشتیبانی از آینه سازی پورت، Syslog، Ping	عملکرد مدیریت
پشتیبانی از CLI، WEB، SNMPv1/v2/v3، سرور Telnet برای مدیریت، EEE، LLDP، سرور/کلاینت DHCP (IPv4/IPv6)، Cloud/MQTT	مدیریت آلارم
پشتیبانی از خروجی آلارم رله 1 طرفه، RMON، TRAP	امنیت
محافظت از طوفان پخش، HTTPS/SSLv3، AAA و RADIUS، SSH2.0	پشتیبانی از DHCP Snooping، Option 82، دسترسی امنیتی 802.1X، پشتیبانی از مدیریت سلسله مراتبی کاربر، لیست کنترل دسترسی ACL، پشتیبانی از DDOS، فیلتر/اتصال MAC مبتنی بر پورت، حفره های سیاه MAC، محافظت از منبع IP، محدودیت سرعت پیام ARP ویژگی های پیشرفته لایه 2+
مدیریت IPv4/IPv6	مسیر استاتیک تاییدیه های نظارتی
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
اطلاعات سفارش

مدل
