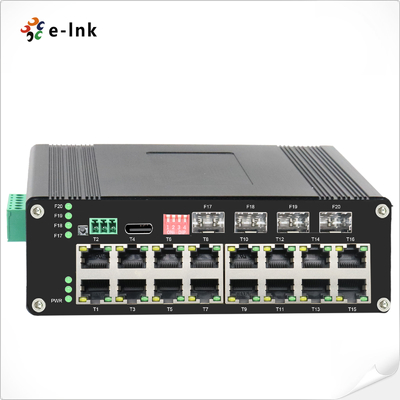

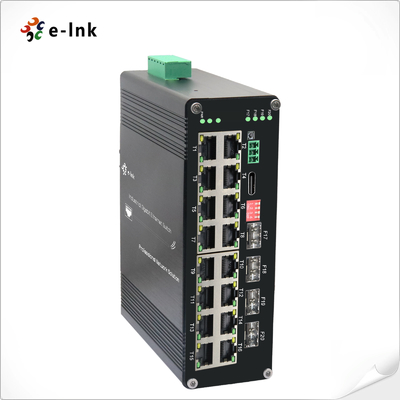

سوئیچ اترنت صنعتی مقاوم‌سازی شده با قابلیت PoE برای دوربین‌های IP و نقاط دسترسی بی‌سیم

صناعی L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP مدیریت شده Ethernet Switch

مرور کلی

سری ETH-DIMC2416MP یک سوئیچ PoE+ اترنت مدیریت شده L2+ درجه صنعتی است که برای

این سوئیچ با عملکرد بالا، پورت های 16 × گیگابیت PoE + را ترکیب می کند.

(IEEE 802.3at، 30W در هر پورت) با 4 × 1000Base-X SFP فابریکهای فیبر

اتصال در یک دستگاه سخت.

ویژگی های کلیدی:
- پیکربندی PoE+ با تراکم بالا: پورت های 16× 10/100/1000Base-T (((X) با مذاکره خودکار، کامل/نصف

دوگانه و اتوماتیک MDI/MDI-X
- اتصال فیبر انعطاف پذیر: 4 × اسلات SFP پشتیبانی از ماژول های تک حالت / چند حالت (1/2 هسته)
- مدیریت پیشرفته L2 +: قابلیت های جامع VLAN، QoS، امنیت و نظارت
- قابلیت اطمینان صنعتی: در دمای شدید (-40 °C تا +75 °C) با حفاظت EMI قوی کار می کند

کاربرد های ایده آل:

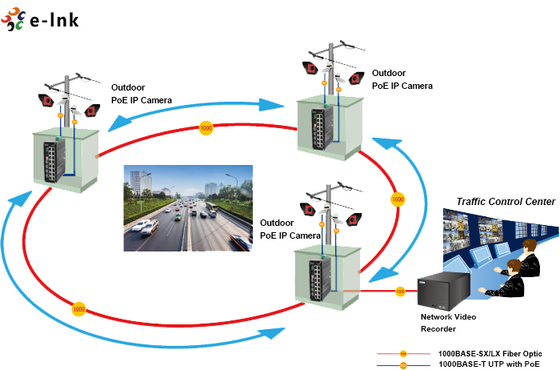

✓ سیستم های نظارت IP در مقیاس بزرگ (حامی چندین دوربین با قدرت بالا)
✓ استفاده از شبکه های بی سیم (تولید چندین نقطه دسترسی)
✓ شبکه های اتوماسیون صنعتی
✓ اتصال از راه دور با فایبر دور
✓ تاسیسات محیط خشن

با بودجه PoE بالا و ظرفیت فیبر اپلینک، سری ETH-DIMC2416MP

راه حل شبکه برای تغذیه و اتصال چندین دستگاه در حالی که اطمینان از داده های قابل اعتماد

انتقال. ساخت درجه صنعتی سوئیچ و ویژگی های مدیریت پیشرفته آن را

به ویژه برای کاربردهای مهم که در آن هم تامین برق و هم قابلیت اطمینان شبکه مناسب است

ضروری هستند.

ویژگی ها

10K بایت جمبو فریم

️ IEEE 802.3az اترنات کارآمد انرژی (EEE)

️ قاب آلومینیومی IP40

پشتیبانی از نصب DIN-Rail

-40°C تا 80°C (-40°F تا 176°F)

پشتیبانی از 16x10/100/1000Base-T + 4x1000Base-X SFP +

10/100/1000Mbps پورت RJ45 پشتیبانی از Full/Half-duplex، مذاکره خودکار، Auto MDI/MDIX

️ IEEE802.3af/at مطابق

️ DIP Switch از یک کلید VLAN، یک کلید مدیریت حلقه، PoE Reset و 250m PoE Network پشتیبانی می کند

پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به پورت سریال RS232

درخواست

شاخص های فنی

اترنت
استانداردها:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d درخت کشش
نرخ ارسال و فیلتر کردن:	14،880pps (10Mbps)
	148،800pps (100Mbps)
	1,488،000pps (1000Mbps)
حافظه بافر بسته:	12M بیت
نوع پردازش:	ذخیره و انتقال
پهنای باند پس زمینه	110 گيگابايت در ثانیه
حداکثر طول بسته:	10K بایت رام بزرگ
اندازه جدول آدرس:	آدرس های 8K MAC
رابط
کانکتور:	16 × RJ45
RS485:	1 × RS485 (اختیاری)
پورت نوری:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (برای مدیریت)
رابط سریال RS485 (اختیاری)
رابط فیزیکی	ترمینال پیچ 3 پین استاندارد صنعتی
نوع داده	1Ch RS485 دو طرفه
سیگنال های RS-485	داده+، داده-، GND
فاصله خط بندر سریال (سنگ)	1000 متر
نرخ بود	0 ~ 800kbps
PoE (قدرت از طریق اترنت)
استاندارد:	IEEE 802.3at قدرت بر روی اترنت پلاس
	IEEE 802.3af قدرت بر روی اترنت
بندر:	RJ45
تخصیص پین قدرت	4/5 ((+) ، 7/8 ((-)
بودجه PoE:	بودجه PoE تا 480 وات
محیطntal
دمای کار:	-40°C تا 80°C (-40°F تا 176°F)
دمای ذخیره سازی:	-40°C تا 85°C (-40°F تا 185°F)
رطوبت نسبی:	۵ تا ۹۵٪ بدون فشرده سازی
MTBF	> 200،000 ساعت
برق و مکانیک

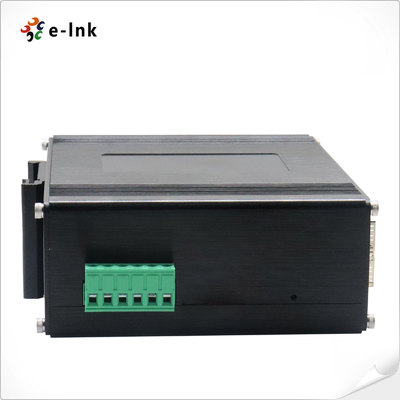

قدرت ورودی:	48 ~ 57VDC، قدرت اضافی (بلاک ترمینال 6 پین)
مصرف برق:	حداکثر 8 وات. ((PoE در حال استفاده <480 وات)
حفاظت:
اضافه بار قدرت ورودی:	قابل تنظیم مجدد اتوماتیک
قطب معکوس:	حال حاضر
DIP سوئیچ
عملکرد سوئیچ ۴ رقمی DIP	DIP	عملکرد	تنظیمات
	SW 1	VLAN	روشن - فعال	OFF - معلول
	SW 2	مدیریت حلقه	روشن - فعال	OFF - معلول
	SW 3 (در حال ارتقاء است)	شبکه PoE 250m	روشن - فعال	OFF - معلول
	SW 4 (در حال ارتقاء است)	PoE Reset	روشن - فعال	OFF - معلول
شاخص های LED:
PWR:	وضعیت قدرت
اترنت (به هر پورت):	ارتباط/فعالیت
PoE:	وضعیت PoE
فیبر:	پورت Gigabit SFP: F17~F20
ابعاد (WxDxH):	155 × 115 × 85 میلی متر
وزن:	1.2 کيلوگرم
پوشش:	کیس آلومینیومی
گزینه های نصب:	نصب DIN-Rail
ویژگی های نرم افزار
پروتکل های تخلیه	پشتیبانی از STP/RSTP/MSTP/ERPSv2، جمع آوری لینک
پشتیبانی از چند پخش	از IGMP Snooping V1/V2/V3 پشتیبانی کنید، از GMRP، GVMP،802.1Q
VLAN	پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، Double VLAN،
مدیریت زمان	SNTP
QOS	هدایت مجدد بر اساس جریان محدودیت نرخ مبتنی بر جریان فیلتر کردن بسته بر اساس جریان 8*صف های خروجی هر پورت 802.1p/DSCP کیفیت خدمات متفاوت، علامت اولویت/تذکر الگوریتم برنامه ریزی صف (SP، WRR، SP+WRR)
ACL	ACL صادر کننده در بندر ACL مبتنی بر پورت و VLAN فیلتر کردن بسته L2 تا L4، مطابقت با اولین 80 بایت پیام. ارائه ACL بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN، و غیره
مدیریت PoE	محدوده کل قدرت منبع برق PoE اختصاص قدرت خروجی PoE پیکربندی اولویت خروجی PoE وضعیت کار PoE برنامه ریزی عملیات PoE
نگهداری تشخیصی	پشتیبانی از انعکاس پورت، Syslog، Ping
عملکرد مدیریت	پشتیبانی از CLI، WEB، SNMPv1/v2/v3، Telnet server for management، EEE، LLDP، DHCP Server/Client (IPv4/IPv6) ، Cloud/MQTT
مدیریت هشدار	پشتیبانی از خروجی هشدار رله یک طرفه، RMON، TRAP
امنیت	حفاظت از طوفان پخش، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 پشتیبانی از DHCP Snooping، گزینه 82،802.1X دسترسی امنیتی پشتیبانی از مدیریت سلسله مراتب کاربر، لیست کنترل دسترسی ACL، پشتیبانی از DDOS، فیلترسازی / اتصال MAC مبتنی بر پورت، سیاهچاله های MAC، حفاظت از منبع IP، انزوا پورت، محدودیت سرعت پیام ARP
ویژگی های لایه 2+ پیشرفته	مدیریت IPv4/IPv6 مسیر ثابت
مجوزهای قانونی
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
استاندارد EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (افزایش)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
