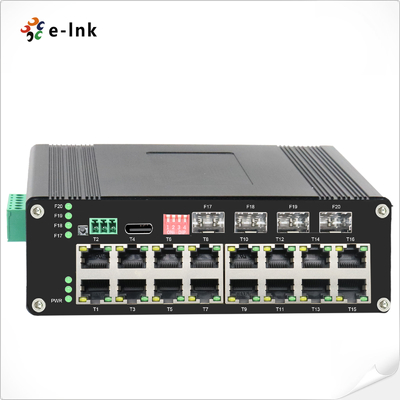

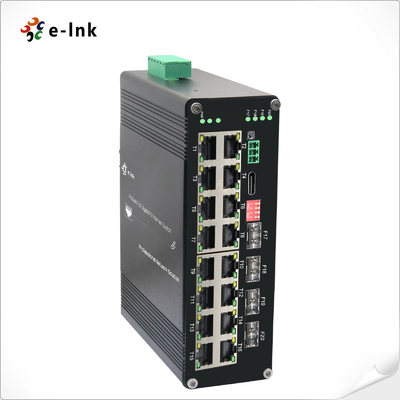

سوئیچ اترنت مدیریت شده مقاوم‌شده صنعتی L2+ با 16 پورت 10/100/1000Base-T + 4 پورت 1000Base-X SFP

سوئیچ اترنت مدیریت شده L2+ صنعتی با 16 پورت 10/100/1000T + 4 پورت 1000X سوئیچ اترنت مدیریت شده SFP

بررسی اجمالی

سری ETH-DIMC2416M یک سوئیچ اترنت مدیریت شده L2+ با درجه صنعتی است که برای

برنامه‌های شبکه‌سازی حیاتی طراحی شده است. این سوئیچ با تراکم بالا دارای 16× 10/100/1000Base-T(X)

پورت‌های مسی و 4× 1000Base-X اسلات فیبر SFP است که گزینه‌های اتصال انعطاف‌پذیری را برای متنوع

محیط‌های صنعتی فراهم می‌کند.

این سوئیچ که برای قابلیت اطمینان مهندسی شده است، از موارد زیر پشتیبانی می‌کند:
- پورت‌های مسی با مذاکره خودکار با حالت Full/Half duplex و auto MDI/MDI-X
- گزینه‌های SFP متنوع (تک حالته/چند حالته، 1/2 هسته‌ای)
- مدیریت L2+ پیشرفته شامل VLAN، QoS و ویژگی‌های امنیتی
- طراحی صنعتی مقاوم برای عملکرد در شرایط سخت

ایده آل برای:
✓ سیستم‌های اتوماسیون صنعتی
✓ شبکه‌های نظارت تصویری IP (پشتیبانی از چندین دوربین)
✓ استقرار نقاط دسترسی بی‌سیم
✓ اتصال سایت از راه دور
✓ برنامه‌های کاربردی در محیط‌های سخت

با ترکیب تراکم پورت بالا، قابلیت آپلینک فیبر و ساختار مقاوم،

سری ETH-DIMC2416M عملکرد شبکه قابل اعتمادی را ارائه می‌دهد که در آن سوئیچ‌های تجاری استاندارد

شکست می‌خورند. ویژگی‌های مدیریت سوئیچ امکان کنترل دقیق شبکه را فراهم می‌کند، در حالی که طراحی صنعتی آن

عملکرد مداوم را در دماهای -40 درجه سانتیگراد تا +75 درجه سانتیگراد تضمین می‌کند و آن را برای فضای باز ایده‌آل می‌کند

نصب و راه‌اندازی و تنظیمات صنعتی سخت.

ویژگی‌ها

► پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به سریال RS232

پورت در همه

► فریم جامبو 10K بایت

► IEEE 802.3az اترنت کم مصرف (EEE)

► محفظه آلومینیومی IP40

► پشتیبانی از نصب DIN-Rail

      ► -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت) عملکرد

► پشتیبانی از 16x10/100/1000Base-T + 4x1000Base-X SFP

► پورت RJ45 10/100/1000 مگابیت بر ثانیه از Full/Half-duplex، Auto-negotiation، Auto MDI/MDIX پشتیبانی می‌کند

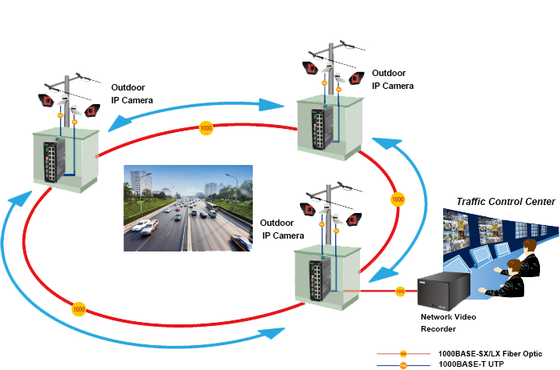

کاربرد

شاخص‌های فنی

اترنت
استانداردها:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
نرخ فوروارد و فیلتر:	14,880pps (10 مگابیت بر ثانیه)
	148,800pps (100 مگابیت بر ثانیه)
	1,488,000pps (1000 مگابیت بر ثانیه)
حافظه بافر بسته:	12 مگابیت
نوع پردازش:	Store-and-Forward
پهنای باند Backplane	110 گیگابیت بر ثانیه
حداکثر طول بسته:	فریم جامبو 10K بایت
اندازه جدول آدرس:	8K آدرس MAC
رابط
کانکتور:	16 x RJ45
RS485:	1 x RS485 (اختیاری)
پورت نوری:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (برای مدیریت)
رابط سریال RS485 (اختیاری)
رابط فیزیکی	ترمینال پیچی 3 پین استاندارد صنعتی
نوع داده	1Ch RS485 دو جهته
سیگنال‌های RS-485	Data+, Data-, GND
فاصله خط پورت سریال (مس)	1000 متر
نرخ باود	0 ~ 800 کیلوبیت بر ثانیه
محیطدمای عملیاتی:
-40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)	دمای ذخیره سازی:
-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)	رطوبت نسبی:
5٪ تا 95٪ غیر متراکم	MTBF
> 200,000 ساعت	الکتریکی و مکانیکی
ورودی برق:

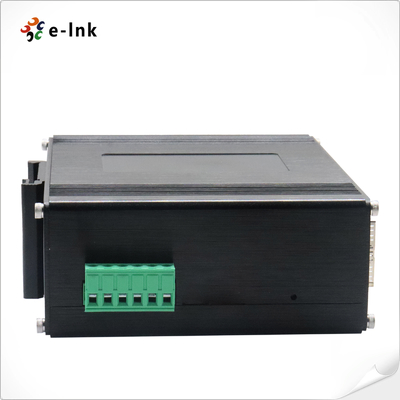

12~48VDC، برق اضافی (بلوک ترمینال 6 پین)	مصرف برق:
8 وات حداکثر.	حفاظت:
اضافه بار ورودی برق:
تنظیم مجدد خودکار	قطبیت معکوس:
موجود	DI
سوئیچ Pعملکرد سوئیچ DIP 4 رقمی
DIP	عملکرد	تنظیمات	SW 1
	VLAN	پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، VLAN دوگانه،	خاموش - غیرفعال	SW 3
	مدیریت حلقه	روشن - فعال	خاموش - غیرفعال	SW 3
	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده	نشانگرهای LED:
	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده	نشانگرهای LED:
PWR:
وضعیت برق	اترنت (برای هر پورت):
پیوند/فعالیت	فیبر:
پورت Gigabit SFP: F17~F20	ابعاد (WxDxH):
155 x 115 x 85 میلی‌متر	وزن:
1.2 کیلوگرم	محفظه:
محفظه آلومینیومی	گزینه‌های نصب:
نصب DIN-Rail	ویژگی‌های نرم‌افزار
پروتکل‌های افزونگی
پشتیبانی از STP/RSTP/MSTP/ERPSv2، تجمیع لینک	پشتیبانی از چندپخشی
پشتیبانی از IGMP Snooping V1/V2/V3، پشتیبانی از GMRP، GVMP، 802.1Q	VLAN
پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، VLAN دوگانه،	مدیریت زمان
SNTP	QOS
تغییر مسیر مبتنی بر جریان	محدودیت نرخ مبتنی بر جریان فیلتر کردن بسته مبتنی بر جریان 8* صف خروجی هر پورت 802.1p/DSCP اولویت‌بندی Diff-Serv QoS، علامت‌گذاری/توضیح مجدد اولویت الگوریتم زمان‌بندی صف (SP، WRR، SP+WRR) ACL
صدور ACL مبتنی بر پورت	ACL بر اساس پورت و VLAN فیلتر کردن بسته L2 تا L4، تطبیق 80 بایت اول پیام. ACL را بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN و غیره ارائه دهید مدیریت PoE
محدودیت کل توان منبع تغذیه PoE	تخصیص توان خروجی PoE پیکربندی اولویت خروجی PoE وضعیت کاری PoE زمان‌بندی عملیات PoE نگهداری تشخیصی
پشتیبانی از port mirroring، Syslog، Ping	عملکرد مدیریت
پشتیبانی از CLI، WEB، SNMPv1/v2/v3، سرور Telnet برای مدیریت، EEE، LLDP، سرور/کلاینت DHCP (IPv4/IPv6)، Cloud/MQTT	مدیریت آلارم
پشتیبانی از خروجی آلارم رله 1 طرفه، RMON، TRAP	امنیت
محافظت از طوفان پخش، HTTPS/SSLv3، AAA & RADIUS، SSH2.0	پشتیبانی از DHCP Snooping، Option 82، دسترسی امنیتی 802.1X، پشتیبانی از مدیریت سلسله مراتبی کاربر، لیست کنترل دسترسی ACL، پشتیبانی از DDOS، فیلتر کردن/اتصال MAC مبتنی بر پورت، حفره‌های سیاه MAC، محافظت از منبع IP، ایزوله کردن پورت، محدودیت سرعت پیام ARP ویژگی‌های پیشرفته لایه 2+
مدیریت IPv4/IPv6	مسیر استاتیک تاییدیه های نظارتی
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
اطلاعات سفارش

مدل
