سوئیچ اترنت مدیریت شده صنعتی 8 پورت 10/100/1000Base-T 802.3at PoE + 2 پورت 1000Base-X SFP مقاوم شده

صنعتی L2+ 8-Port 10/100/1000T 802.3at PoE +2- پورت 1000X SFP سوئیچ مدیریت شده اترنت

مرور کلی

سری ETH-IMC208MP یک سوئیچ Ethernet مدیریت شده L2 + درجه صنعتی است که ترکیبی از

شبکه با عملکرد بالا با قابلیت های قدرتمند Power over Ethernet (PoE)

پورت های 8× 10/100/1000Base-T (((X) با پشتیبانی IEEE 802.3at PoE+ (تا 30W در هر پورت) و

2 × 1000Base-X SFP اسلات، این سوئیچ سخت ارائه می دهد اتصال انعطاف پذیر برای هر دو مس

و شبکه های فیبر.

طراحی شده برای محیط های صنعتی خشن، سوئیچ پشتیبانی از حالت کامل / نیمه دوگانه، اتوماتیک

MDI/MDI-X، و طیف گسترده ای از ماژول های SFP تک حالت / چند حالت (1/2 هسته) ، اطمینان از

یکپارچه سازی در کاربردهای مختلف. ویژگی های پیشرفته مدیریت L2+ (VLAN،

QoS، امنیت و غیره) کنترل دقیق ترافیک شبکه را فراهم می کند و آن را برای نظارت IP ایده آل می کند.

(کامرات PoE) ، نقاط دسترسی بی سیم و شبکه های صنعتی از راه دور.
✔ 8 × پورتهای Gigabit PoE + (802.3at، 30W در هر پورت) برای تغذیه PD ها
✔ 2 × SFP فیبر اپلینک برای اتصال طولانی مدت یا ضد سر و صدا
✔ طراحی صنعتی سخت (کار در درجه حرارت -40 تا +75 درجه سانتیگراد)
✔ مذاکره خودکار و استفاده از پلاگ اند پلی
✔ L2 + تغییر مدیریت شده برای عملکرد بهینه

یک راه حل انعطاف پذیر و قدرتمند برای استقرار دستگاه های PoE و ستون فقرات فیبر

محیط ها.

ویژگی ها

9K بایت جمبو فریم

️ IEEE 802.3az اترنات کارآمد انرژی (EEE)

️ قاب آلومینیومی IP40

پشتیبانی از نصب DIN-Rail

-40°C تا 80°C (-40°F تا 176°F)

️ IEEE802.3af/at مطابق

️ DIP Switch از یک کلید VLAN، یک کلید مدیریت حلقه، PoE Reset و 250m PoE پشتیبانی می کند

شبکه

پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به RS232

اصلاً پورت سریالی نیست

پشتیبانی از 8x10/100/1000Base-T + 2x1000Base-X SFP

10/100/1000Mbps پورت RJ45 پشتیبانی از Full/Half-duplex، مذاکره خودکار، Auto MDI/MDIX

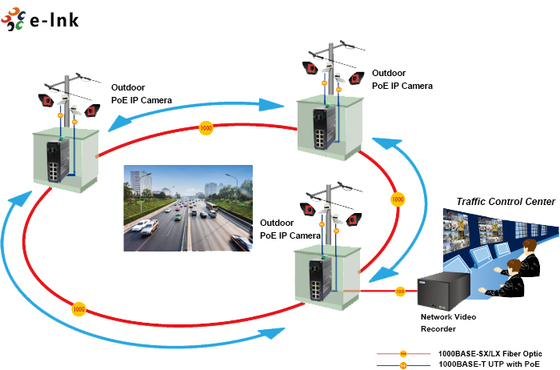

درخواست

شاخص های فنی

اترنت
استانداردها:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d درخت کشش
نرخ ارسال و فیلتر کردن:	14،880pps (10Mbps)
	148،800pps (100Mbps)
	1,488،000pps (1000Mbps)
	1,488,000،000pps (10000Mbps)
حافظه بافر بسته:	12M بیت
نوع پردازش:	ذخیره و انتقال
پهنای باند پس زمینه	110 گيگابايت در ثانیه
حداکثر طول بسته:	قاب بزرگ 9K بایت
اندازه جدول آدرس:	آدرس های 8K MAC

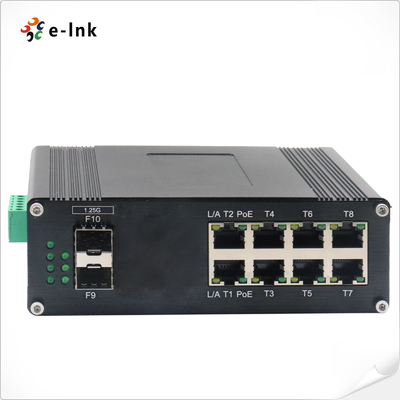

رابط
کانکتور:	8 × RJ45
RS485:	1 × RS485 (اختیاری)
پورت نوری:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (برای مدیریت)
رابط سریال RS485 (اختیاری)
رابط فیزیکی	ترمینال پیچ 3 پین استاندارد صنعتی
نوع داده	1Ch RS485 دو طرفه
سیگنال های RS-485	داده +، داده-، GND
فاصله خط بندر سریال (سنگ)	1000 متر
نرخ بود	0 ~ 800kbps
PoE (قدرت از طریق اترنت)
استاندارد:	IEEE 802.3at قدرت بر روی اترنت پلاس
	IEEE 802.3af قدرت بر روی اترنت
بندر:	RJ45
تخصیص پین قدرت	4/5 ((+) ، 7/8 ((-)
بودجه PoE:	بودجه PoE تا 240 وات
محیطntal
دمای کار:	-40°C تا 80°C (-40°F تا 176°F)
دمای ذخیره سازی:	-40°C تا 85°C (-40°F تا 185°F)
رطوبت نسبی:	۵ تا ۹۵٪ بدون فشرده سازی
MTBF	> 200،000 ساعت

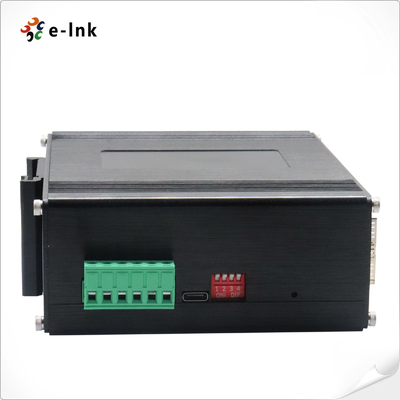

برق و مکانیک
قدرت ورودی:	48 ~ 57VDC، قدرت اضافی (بلاک ترمینال 6 پین)
مصرف برق:	8W حداکثر. ((PoE در حال استفاده<240W)
حفاظت:
اضافه بار قدرت ورودی:	قابل تنظیم مجدد اتوماتیک
قطب معکوس:	حال حاضر
DIP سوئیچ
عملکرد سوئیچ ۴ رقمی DIP	DIP	عملکرد	تنظیمات
	SW 1	VLAN	روشن - فعال	OFF - معلول
	SW 2	مدیریت حلقه	روشن - فعال	OFF - معلول
	SW 3 (در حال ارتقاء است)	شبکه PoE 250m	روشن - فعال	OFF - معلول
	SW 4 (در حال ارتقاء است)	PoE Reset	روشن - فعال	OFF - معلول
شاخص های LED:
PWR:	وضعیت قدرت
اترنت (به هر پورت):	ارتباط/فعالیت
PoE:	وضعیت PoE
فیبر:	پورت SFP گیگابیت: F9~F10
ابعاد (WxDxH):	149 × 114 × 50 میلی متر
وزن:	0.55 کيلوگرم
پوشش:	کیس آلومینیومی
گزینه های نصب:	نصب DIN-Rail
ویژگی های نرم افزار
پروتکل های تخلیه	پشتیبانی از STP/RSTP/MSTP/ERPSv2، جمع آوری لینک
پشتیبانی از چند پخش	از IGMP Snooping V1/V2/V3 پشتیبانی کنید، از GMRP، GVMP،802.1Q
VLAN	پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، Double VLAN،
مدیریت زمان	SNTP
QOS	هدایت مجدد بر اساس جریان محدودیت نرخ مبتنی بر جریان فیلتر کردن بسته بر اساس جریان 8*صف های خروجی هر پورت 802.1p/DSCP کیفیت خدمات متفاوت، علامت اولویت/تذکر الگوریتم برنامه ریزی صف (SP، WRR، SP+WRR)
ACL	ACL صادر کننده در بندر ACL مبتنی بر پورت و VLAN فیلتر کردن بسته L2 تا L4، مطابقت با اولین 80 بایت پیام. ارائه ACL بر اساس MAC، آدرس MAC مقصد، منبع IP، IP مقصد، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN، و غیره
مدیریت PoE	محدوده کل قدرت منبع برق PoE اختصاص قدرت خروجی PoE پیکربندی اولویت خروجی PoE وضعیت کار PoE برنامه ریزی عملیات PoE
نگهداری تشخیصی	پشتیبانی از انعکاس پورت، Syslog، Ping
عملکرد مدیریت	پشتیبانی از CLI، WEB، SNMPv1/v2/v3، Telnet server for management، EEE، LLDP، DHCP Server/Client (IPv4/IPv6) ، Cloud/MQTT
مدیریت هشدار	پشتیبانی از خروجی هشدار رله یک طرفه، RMON، TRAP
امنیت	حفاظت از طوفان پخش، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 پشتیبانی از DHCP Snooping، گزینه 82،802.1X دسترسی امنیتی پشتیبانی از مدیریت سلسله مراتب کاربر، لیست کنترل دسترسی ACL، پشتیبانی از DDOS، فیلترسازی / اتصال MAC مبتنی بر پورت، سیاهچاله های MAC، حفاظت از منبع IP، انزوا پورت، محدودیت سرعت پیام ARP
ویژگی های لایه 2+ پیشرفته	مدیریت IPv4/IPv6 مسیر ثابت
مجوزهای قانونی
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
استاندارد EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (افزایش)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
