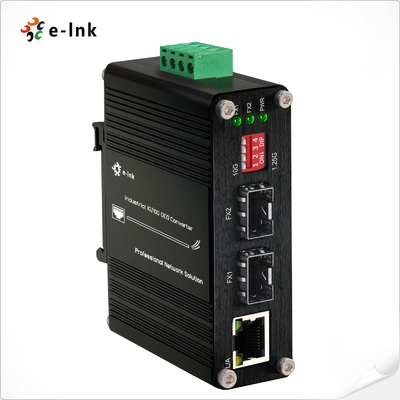

مبدل صنعتی 1G/10G SFP+ به SFP+ OEO (3R Repeater) با عملکرد مبدل رسانه ای 1G Ethernet

مبدل OEO صنعتی 1G/10G SFP+ به SFP+ (تکرارکننده 3R) با عملکرد مبدل رسانه اترنت 1G

بررسی اجمالی

سری ETH-IMC2402-OEO نشان دهنده یک مبدل 10G صنعتی با عملکرد بالا است

تبدیل نوری-الکتریکی-نوری (OEO) که برای زیرساخت شبکه های حیاتی طراحی شده است.

این دستگاه های مقاوم، به عنوان مبدل های رسانه فیبر و تکرارکننده های فیبر در مسافت های طولانی عمل می کنند.

پشتیبانی از انتقال 10 گیگابیت بر ثانیه در شرایط دمایی شدید

(-40 درجه سانتیگراد تا +80 درجه سانتیگراد).

این سری که برای کاربردهای شبکه ستون فقرات از جمله محیط های SAN، LAN و MAN طراحی شده است،

پشتیبانی از پروتکل های متنوعی را برای SDH/SONET STM-64/OC-192، 10G Fiber ارائه می دهد

Channel و 10G Ethernet. قابلیت های پیشرفته آن شامل تبدیل طول موج نوری است

(1310 نانومتر/1550 نانومتر/CWDM/DWDM) با عملکرد Loop-back، که آن را برای موارد سخت گیرانه ایده آل می کند

نصب در آزمایشگاه های تحقیق و توسعه، مراکز داده و تاسیسات مخابراتی.

معماری انعطاف پذیر مبدل همچنین تبدیل رسانه فیبر به مس 1 گیگابیت بر ثانیه را با

فاصله های انتقال تا 120 کیلومتر، ارائه راه حل های اتصال جامع. چه

به عنوان یک تکرارکننده فیبر مستقل از پروتکل یا مبدل رسانه ای مستقر شده باشد، ETH-IMC2402-OEO

سری عملکرد قابل اعتمادی را در محیط های صنعتی خشن تضمین می کند که در آن استاندارد

تجهیزات از کار می افتند.

ویژگی های کلیدی برجسته:
1. عملکرد دوگانه به عنوان مبدل رسانه و تکرارکننده مسافت طولانی
2. قابلیت اطمینان درجه صنعتی برای محیط های شدید
3. پشتیبانی جامع از پروتکل 10G
4. قابلیت های تبدیل طول موج پیشرفته
5. محدوده انتقال 120 کیلومتری گسترده
6. تمرکز بر برنامه های کاربردی حیاتی
7. تمایز روشن از راه حل های درجه تجاری

ویژگی ها

► سوئیچ DIP از سوئیچینگ نرخ داده فیبر 1.25G/10G پشتیبانی می کند

► در صورت استفاده از اترنت می تواند به عنوان مبدل رسانه اترنت 1G باشد

► محفظه آلومینیومی IP40

► از نصب DIN-Rail/Wall-Mount پشتیبانی می کند

► دمای عملیاتی -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)

► پشتیبانی از اتصال داغ، نمایشگر LED کامل، نصب آسان

► پشتیبانی از طول موج DWDM/CWDM تجویز شده توسط ITUT، و همچنین می تواند عملکرد DDM آن را نمایش دهد

► پشتیبانی از Loop-back و Jumbo Frame

► انتقال شفاف و تاخیر بسیار کم

► عملکرد 3R (بازسازی، تغییر شکل، زمان بندی مجدد)

کاربرد

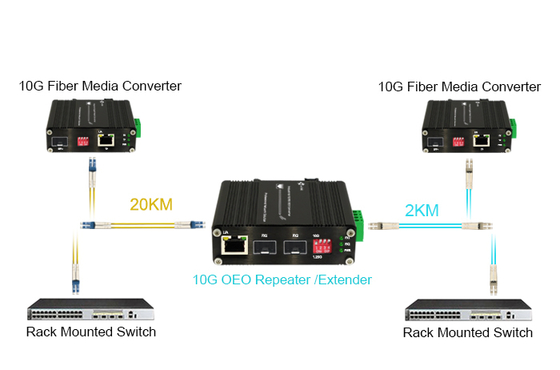

کاربرد I: مبدل 1G/10G OEO (تکرارکننده 3R)

کاربرد II: عملکرد تجهیزات اترنت فیبر به مس 1 گیگابیت بر ثانیه به عنوان رسانه فیبر به مس

مبدل

شاخص های فنی

داده های عملکرد	شاخص های فنی
عملکرد تجهیزات	تکرارکننده 3R
سرعت انتقال	10G: 8.5 گیگابیت بر ثانیه - 11.7 گیگابیت بر ثانیه
پروتکل ها	8.5G Fiber Channel SONET OC-192، SDH STM-64 (9.95 گیگابیت بر ثانیه) 10G WAN (10 گیگابیت بر ثانیه) 10G LAN (10.31 گیگابیت بر ثانیه) OTN OTU-2 (G.709) (10.70 گیگابیت بر ثانیه) 10G LAN با کدگذاری FEC 255/237 (11.09 گیگابیت بر ثانیه) 10G Fiber Channel (11.32 گیگابیت بر ثانیه) 10G POS
نوع رابط	SFP+ به SFP+
فاصله انتقال	ماژول SFP+: تا 80 کیلومتر
حداکثر بسته نرخ ارسال	14,880,950/S
دمای عملیاتی	-40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)
دمای ذخیره سازی	-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
رطوبت نسبی	5٪ تا 95٪ غیر متراکم
MTBF	> 200,000 ساعت
Eمشخصات مبدل رسانه اترنت
استانداردها	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x کنترل جریان Full-duplex
حالت کار	10/100/1000BASE-T به 1000BASE-SX/LX
نوع پورت	SFP به RJ45
کابل های شبکه	جفت تابیده 10BASE-T: 2-pair UTP Cat. 3,4,5، تا 100 متر 100BASE-TX: 2-pair UTP Cat. 5، تا 100 متر 1000BASE-T: 4-pair STP Cat 5 تا 100 متر کابل فیبر نوری 1000BASE-SX: 50/125μm یا 62.5/125μm کابل فیبر چند حالته، تا 220/550 متر/2 کیلومتر. 1000BASE-LX: 9/125μm کابل تک حالته، ارائه مسافت طولانی برای 10/20/40/80/120 کیلومتر (بسته به ماژول SFP)
الکتریکی و مکانیکی

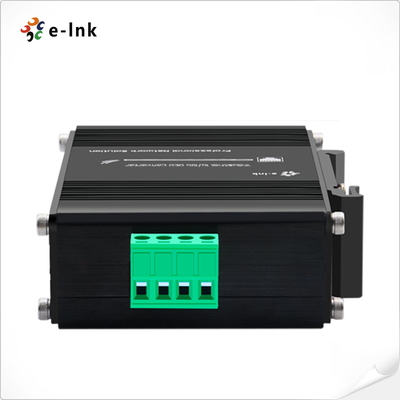

ورودی برق	12~48VDC، برق اضافی (بلوک ترمینال 6 پین)
مصرف برق	8W حداکثر
حفاظت
اضافه بار ورودی برق	تنظیم مجدد خودکار
قطبیت معکوس	موجود
DIP Switch
عملکرد سوئیچ DIP 4 رقمی	DIP	عملکرد	تنظیمات
	SW 1	1.25G/10G	روشن - 1.25~8.5G	خاموش - 10.3G یا 14.025G
	SW 2	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده
	SW 3	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده
	SW 4	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده

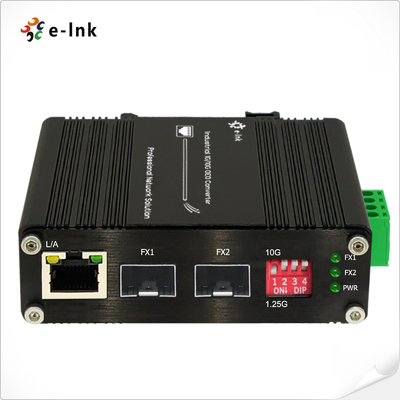

شاخص های LED:
PWR	وضعیت برق
FX1	پورت SFP-1
FX2	پورت SFP-2
L/A	TP LINK/ACT
ابعاد (WxDxH)	95 x 70 x 30 میلی متر
وزن	0.25 کیلوگرم
محفظه	محفظه آلومینیومی
گزینه های نصب:	نصب DIN-Rail
تاییدیه های نظارتی
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
