مروری بر سوئیچ اترنت مدیریتی

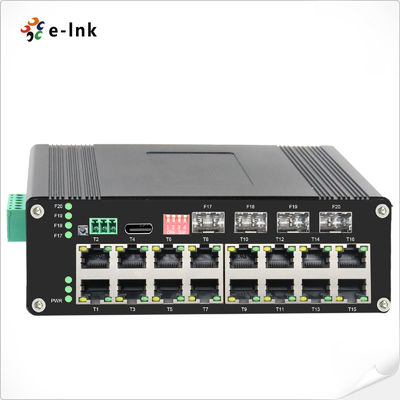

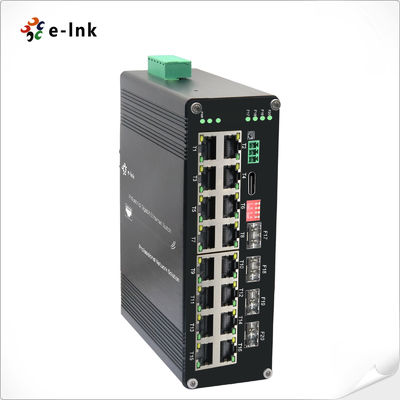

این سوئیچ اترنت مقاومسازی شده L2+ مدیریتی مجهز به 16 پورت گیگابیت RJ45 (10/100/1000Base-T) با پشتیبانی از IEEE 802.3at PoE+ و 4 پورت آپلینک گیگابیت SFP (1000Base-X) برای اتصال فیبر نوری است. پورتهای RJ45 دارای حالت full/half duplex و خودکار MDI/MDI-X هستند، در حالی که اسلاتهای SFP از فیبر تک حالته یا چند حالته پشتیبانی میکنند و گزینههای استقرار از راه دور متنوعی را ارائه میدهند.
این سوئیچ PoE مدیریتی که برای محیطهای صنعتی و چالشبرانگیز طراحی شده است، برق و داده را از طریق یک کابل واحد ارائه میدهد و در نتیجه پیچیدگی نصب برای دوربینهای IP، نقاط دسترسی بیسیم و سایر دستگاههای PoE در سایتهای از راه دور را کاهش میدهد. مدیریت L2+ پیشرفته این محصول، که شامل VLAN، QoS و ویژگیهای امنیتی است، عملکرد شبکه پایدار، کارآمد و ایمن را برای برنامههای کاربردی حیاتی تضمین میکند.
مدلویژگیها
► پشتیبانی از 16x10/100/1000Base-T + 4x1000Base-X SFP +
► پورت 10/100/1000Mbps RJ45 از Full/Half-duplex، Auto-negotiation، Auto MDI/MDIX پشتیبانی میکند
► مطابق با IEEE802.3af/at
► سوئیچ DIP از VLAN یک کلیدی، مدیریت حلقه یک کلیدی، تنظیم مجدد PoE و شبکه PoE 250 متری پشتیبانی میکند
► پشتیبانی از اتصال پورت USB-C برای مدیریت آسان، بدون نیاز به دسترسی به پورت سریال RS232
► فریم جامبو 10K بایت
► IEEE 802.3az اترنت کارآمد انرژی (EEE)
► محفظه آلومینیومی IP40
► پشتیبانی از نصب DIN-Rail
► دمای عملیاتی -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)
مدلشاخصهای فنی
| اترنت |
| استانداردها: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| نرخ فوروارد و فیلترینگ: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| حافظه بافر بسته: |
12M بیت |
| نوع پردازش: |
Store-and-Forward |
| پهنای باند Backplane |
110Gbps |
| حداکثر طول بسته: |
فریم جامبو 10K بایت |
| اندازه جدول آدرس: |
8K آدرس MAC |
| رابط |
| کانکتور: |
16 x RJ45 |
| RS485: |
1 x RS485 (اختیاری) |
| پورت نوری: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (برای مدیریت) |
| رابط سریال RS485 (اختیاری) |
| رابط فیزیکی |
ترمینال پیچی 3 پین استاندارد صنعتی |
| نوع داده |
1Ch RS485 دو جهته |
| سیگنالهای RS-485 |
Data+, Data-, GND |
| فاصله خط پورت سریال (مس) |
1000 متر |
| نرخ باود |
0 ~ 800kbps |
| PoE (Power over Ethernet) |
| استاندارد: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| پورت: |
RJ45 |
| اختصاص پین برق |
4/5(+), 7/8(-) |
| بودجه PoE: |
تا 480 وات بودجه PoE |
| محیطدمای عملیاتی: |
| -40 درجه سانتیگراد تا 80 درجه سانتیگراد (-40 درجه فارنهایت تا 176 درجه فارنهایت) |
دمای ذخیرهسازی: |
| -40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت) |
رطوبت نسبی: |
| 5% تا 95% غیر متراکم |
MTBF |
| > 200,000 ساعت |
الکتریکی و مکانیکی |
| ورودی برق: |
| 48~57VDC، برق اضافی (بلوک ترمینال 6 پین) |
مصرف برق: |
| حداکثر 8 وات (PoE در حال استفاده |
<480W)حفاظت: |
| اضافه بار ورودی برق: |
| تنظیم مجدد خودکار |
قطبیت معکوس: |
| موجود |
سوئیچ DI |
| عملکرد سوئیچ DIP 4 رقمیDIP |
|
عملکرد
|
تنظیمات |
SW 1 |
VLAN |
| روشن - فعال |
مدیریت زمان |
نشانگرهای LED: |
PWR: |
| روشن - فعال |
خاموش - غیرفعال |
نشانگرهای LED: |
PWR: |
| روشن - فعال |
خاموش - غیرفعال |
نشانگرهای LED: |
PWR: |
| روشن - فعال |
خاموش - غیرفعال |
نشانگرهای LED: |
PWR: |
| وضعیت برق |
| اترنت (برای هر پورت): |
Link/Activity |
| PoE: |
وضعیت PoE |
| فیبر: |
پورت گیگابیت SFP: F17~F20 |
| ابعاد (WxDxH): |
155 x 115 x 85 میلیمتر |
| وزن: |
1.2 کیلوگرم |
| محفظه: |
محفظه آلومینیومی |
| گزینههای نصب: |
نصب DIN-Rail |
| ویژگیهای نرمافزاری |
پروتکلهای افزونگی |
| پشتیبانی از STP/RSTP/MSTP/ERPSv2، تجمیع لینک |
| پشتیبانی از چندپخشی |
پشتیبانی از IGMP Snooping V1/V2/V3، پشتیبانی از GMRP، GVMP، 802.1Q |
| VLAN |
پشتیبانی از IEEE 802.1Q 4K VLAN، پشتیبانی از QINQ، VLAN دوگانه, |
| مدیریت زمان |
SNTP |
| QOS |
تغییر مسیر مبتنی بر جریان |
| محدودیت نرخ مبتنی بر جریان |
فیلترینگ بسته مبتنی بر جریان
8* صف خروجی هر پورت 802.1p/DSCP اولویتبندی
Diff-Serv QoS، علامتگذاری/توضیح مجدد اولویت
الگوریتم زمانبندی صف (SP، WRR، SP+WRR)
ACL
صدور ACL مبتنی بر پورت
|
| ACL بر اساس پورت و VLAN |
فیلترینگ بسته L2 تا L4، تطبیق 80 بایت اول پیام.
ACL را بر اساس MAC، آدرس MAC مقصد، IP Source، IP Destination، نوع پروتکل IP، پورت TCP/UDP، محدوده پورت TCP/UDP و VLAN و غیره ارائه دهید
مدیریت PoE
محدودیت کل توان منبع تغذیه PoE
|
| تخصیص توان خروجی PoE |
پیکربندی اولویت خروجی PoE
وضعیت کاری PoE
زمانبندی عملیات PoE
نگهداری تشخیصی
پشتیبانی از port mirroring، Syslog، Ping
|
| عملکرد مدیریت |
پشتیبانی از CLI، WEB، SNMPv1/v2/v3، سرور Telnet برای مدیریت، EEE، LLDP، سرور/کلاینت DHCP (IPv4/IPv6)، Cloud/MQTT |
| مدیریت آلارم |
پشتیبانی از خروجی آلارم رله 1 طرفه، RMON، TRAP |
| امنیت |
محافظت از طوفان پخش، HTTPS/SSLv3، AAA & RADIUS، SSH2.0 |
| پشتیبانی از DHCP Snooping، Option 82، دسترسی امنیتی 802.1X, |
پشتیبانی از مدیریت سلسله مراتبی کاربر، لیست کنترل دسترسی ACL,
پشتیبانی از DDOS، فیلترینگ/اتصال MAC مبتنی بر پورت، حفرههای سیاه MAC، حفاظت از منبع IP، محدودیت سرعت پیام ARP
ویژگیهای پیشرفته لایه 2+
مدیریت IPv4/IPv6
|
| مسیر استاتیک |
تاییدیه های نظارتی
ISO9001، CE، RoHS، FCC
|
| EN55022:2010+AC: 2011، کلاس A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| سوئیچ اترنت مدیریتی |
| اطلاعات سفارش |
مدلتوضیحات
| ETH-DIMC2416MP |
سوئیچ اترنت مدیریتی 16 پورت صنعتی L2+ 10/100/1000T 802.3at PoE + 4 پورت 1000X SFP |
| گزینههای SFP |
► گزینه SFP. لطفاً SFP خود را در صفحه گزینههای SFP ما انتخاب کنید |
| ► ماژول SFP باید جداگانه خریداری شود. |
گزینههای نصب |
| ► براکت DIN-Rail پیشفرض نصب شده است |
| گزینههای برق |
► منبع تغذیه DIN-Rail. سیم باز برای بلوک ترمینال. |
| ► منبع تغذیه باید جداگانه خریداری شود. |
کاربرد |
